光电信息技术实验一一光电模拟电子技术 令 录 实验要求.1 第一篇基础实验.2 实验一 常用电子仪器使用练习、用万用表测试二极管、三极管.2 实验二单级放大电路.6 实验三场效应管放大器.13 实验四两级放大电路.17 实验五负反馈放大电路.20 实验六射级跟随器. 23 实验光差动放大电路· .27 实验八比例求和运算电路. .30 实哈力积分分与激分分申路.·.34 实验十波形发生电路.38 实验十二 电压比较器.。 .44 实验十三集成电路RC正弦波振荡器.47 实验十四集成功率放大器. .50 第二篇综合性实验.53 实验十五整流滤波与并联稳压电路 .53 实验十六串联稳压电路. *.57 实验十七集成稳压器 .60 实验十八RC正弦波振荡器.6 实验十九LC振荡器及选频放大器 61 实验二十电流/电压转换电路.70 实验二 电压/频率转换电路 .73 实验二十二 互补对称功率放大器. 75 实验二十三 波形变换电路 79 实验 十四晶闸管实验电路.81 第三篇设计性实验.85 实验二十五函数信号发生器的组装与调试.85 实验二十六温度监测及控制电路.88 实验二十七用运算放大器组成万用电表的设计与调试.94 附录一 DJ-A2模拟电路实验箱面板图.99 附录二 实验箱简介.100 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室

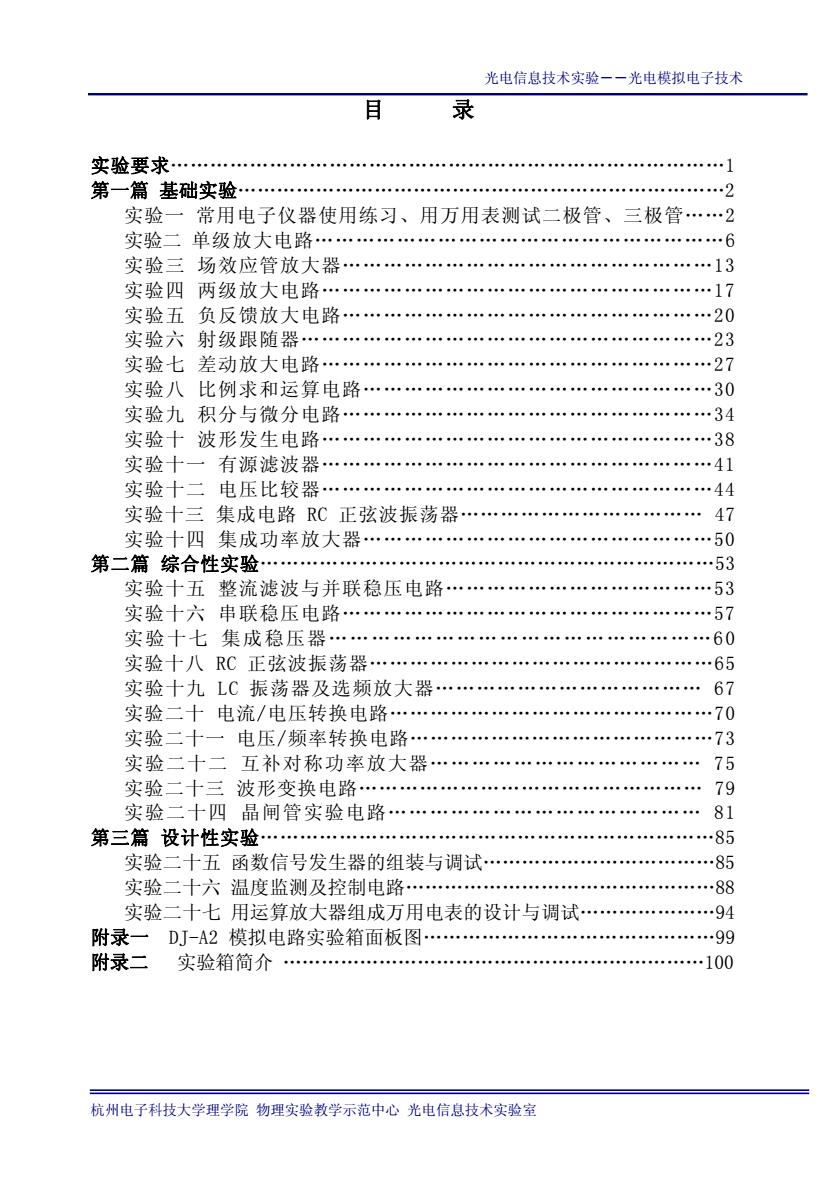

光电信息技术实验――光电模拟电子技术 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 目 录 实验要求.1 第一篇 基础实验.2 实验一 常用电子仪器使用练习、用万用表测试二极管、三极管.2 实验二 单级放大电路.6 实验三 场效应管放大器.13 实验四 两级放大电路.17 实验五 负反馈放大电路.20 实验六 射级跟随器.23 实验七 差动放大电路.27 实验八 比例求和运算电路.30 实验九 积分与微分电路.34 实验十 波形发生电路.38 实验十一 有源滤波器.41 实验十二 电压比较器.44 实验十三 集成电路 RC 正弦波振荡器. 47 实验十四 集成功率放大器.50 第二篇 综合性实验.53 实验十五 整流滤波与并联稳压电路.53 实验十六 串联稳压电路.57 实验十七 集成稳压器. 6 0 实验十八 RC 正弦波振荡器.65 实验十九 LC 振荡器及选频放大器. 67 实验二十 电流/电压转换电路.70 实验二十一 电压/频率转换电路.73 实验二十二 互补对称功率放大器. 75 实验二十三 波形变换电路. 79 实验二十四 晶闸管实验电路. 81 第三篇 设计性实验.85 实验二十五 函数信号发生器的组装与调试.85 实验二十六 温度监测及控制电路.88 实验二十七 用运算放大器组成万用电表的设计与调试.94 附录一 DJ-A2 模拟电路实验箱面板图.99 附录二 实验箱简介 .100
光电信息技术实验一一光电模拟电子技术 实验要求 1、实验前必须充分预习，完成指定的预习任务。预习要求如下： 1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必 要的估算。 2)完成各实验“预习要求”中指定的内容。 3)熟悉实验任务。 4)复习定哈中所用客仪器的审用方法及注音事面 2、使用仪器和实验箱前必须了解其性能、操作方法及注意事项，在使用时 应严格遵守。 3、实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没 有把握应经指导教师审查同意后再接通电源。 4、模拟电路实验注意： 1)在进行小信号放大实验时，由于所用信号发生器及连接电缆的缘故 往往在进入放大器前就出现噪声或不稳定，有些信号源调不到毫伏以下， 实验时可采用在放大器输入端加衰减的方法。一般可用实验箱中电阻组成 衰减器，这样连接电缆上信号电平较高，不易受干扰。 2)做放大器实验时如出现波形削顶失真甚至变成方波，应检查工作点 设置是否正确，或输入信号是否过大，由于实验箱所用三极管fe较大，特 别是两级放大电路容易饱和失真。 5、实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫 或有异味)应立即关断电源，保持现场，报告指导教师。找出原因、排除故障， 经指导教师同意再继续实验， 6、实验过程中需要改接线时，应关断电源后才能拆、接线. 7、实验过程中应仔细观察实验现象，认真记录实验结果（数据、波形、现 象)。所记录的实验结果经指导教师审阅签字后再拆除实验线路。 8、实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具 导线等按规定整理。 9、实验后每个同学必须按要求独立完成实验报告。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室

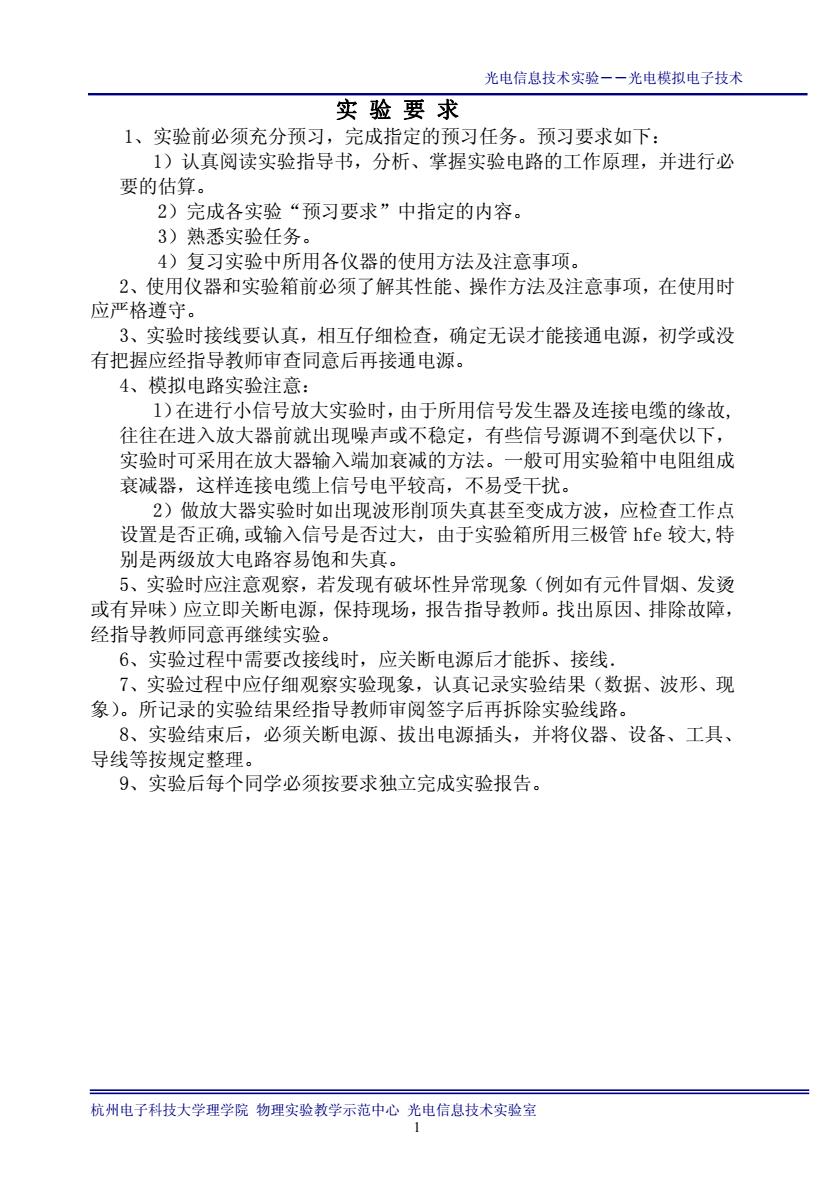

光电信息技术实验――光电模拟电子技术 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 1 实 验 要 求 1、实验前必须充分预习，完成指定的预习任务。预习要求如下： 1）认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必 要的估算。 2）完成各实验“预习要求”中指定的内容。 3）熟悉实验任务。 4）复习实验中所用各仪器的使用方法及注意事项。 2、使用仪器和实验箱前必须了解其性能、操作方法及注意事项，在使用时 应严格遵守。 3、实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没 有把握应经指导教师审查同意后再接通电源。 4、模拟电路实验注意： l）在进行小信号放大实验时，由于所用信号发生器及连接电缆的缘故, 往往在进入放大器前就出现噪声或不稳定，有些信号源调不到毫伏以下， 实验时可采用在放大器输入端加衰减的方法。一般可用实验箱中电阻组成 衰减器，这样连接电缆上信号电平较高，不易受干扰。 2）做放大器实验时如出现波形削顶失真甚至变成方波，应检查工作点 设置是否正确,或输入信号是否过大，由于实验箱所用三极管 hfe 较大,特 别是两级放大电路容易饱和失真。 5、实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫 或有异味）应立即关断电源，保持现场，报告指导教师。找出原因、排除故障， 经指导教师同意再继续实验。 6、实验过程中需要改接线时，应关断电源后才能拆、接线． 7、实验过程中应仔细观察实验现象，认真记录实验结果（数据、波形、现 象）。所记录的实验结果经指导教师审阅签字后再拆除实验线路。 8、实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具、 导线等按规定整理。 9、实验后每个同学必须按要求独立完成实验报告
光电信息技术实验一一光电模拟电子技术 第一篇基础型实验 实验一常用电子仪器使用练习、用万用表 测试二极管、三极管 模拟电子技术基础实验常用的电子仪器有： 1、通用示波器20MH2 2、低频信号发生器HG1021型 3、品体管毫伏表：DA-16 4、万用表(500型)或数字万用表 5、直流稳压电源+12V、500mA 直流稳压电源 信号发生器，翰入信号 被测实验电蹈 输出信号 ,尿波器 「交直流电压 测量仪器 为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这 些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这 方面的练习。 一、实验目的 (一)、学习或复习示波器、低频信号发生器、品体管毫伏表及直流稳压 电源的使用方法。 (二)学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。 (三)学习识别各种类型的元件。 二、实验原理 示波器是一种用途很广的电子测量仪器。利用它可以测出电信号的一系列 参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。 通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源 等六个主要部分，各部分作用见附录。YX4320型波器。 三、预习要求 实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明 及注意事项等有关资料。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室
光电信息技术实验――光电模拟电子技术 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 2 第一篇 基础型实验 实验一 常用电子仪器使用练习、用万用表 测试二极管、三极管 模拟电子技术基础实验常用的电子仪器有： 1、通用示波器 20MHZ 2、低频信号发生器 HG1021 型 3、晶体管毫伏表：DA-16 4、万用表（500 型）或数字万用表 5、直流稳压电源+12V、500mA 为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这 些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这 方面的练习。 一、实验目的 （一）、学习或复习示波器、低频信号发生器、晶体管毫伏表及直流稳压 电源的使用方法。 （二）学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。 （三）学习识别各种类型的元件。 二、实验原理 示波器是一种用途很广的电子测量仪器。利用它可以测出电信号的一系列 参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。 通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源 等六个主要部分，各部分作用见附录。YX4320 型波器。 三、预习要求 实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明 及注意事项等有关资料
光电信息技术实验一一光电模拟电子技术 四、实验内容及步骤 (一)电子仪器使用练习 1、将示波器电源接通1至2分钟，调节有关旋钮，使荧光屏上出现扫描 线，熟悉“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等到旋钮的作用。 2、启动低频信号发生器，调节其输出电压（有效值）为1~5V,频率为 1KZ,用示波器观察信号电压波形，熟悉“Y轴衰减”和“Y轴增幅”旋纽的 作用。 3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏 上得到一个、三个或六个完整的正弦波)，熟悉“扫描范围”及“扫描微调” 旋钮的作用。 4、用晶体管毫伏表测量信号发生器的输出电压。将信号发生器的“输出 衰减”开关置0db、20db、40db、60db位置，测量其对应的输出电压。测量时 品体管毫伏表的量程要选择适当，以使读数准确。注意不要过量程。 (二)用万用表辨别二极管的极性、辨别二极管e、b、c各极、管子的类型(PNP 或NPN)及其年坏 1、利用万用表测试晶体二极管 (6) 图1-1用万用表测试晶体二极管 (1)鉴别正、负极性 万用表欧姆档的内部电路可以用图1-1(b)所示电路等效，由图可见，黑棒 为正极性，红棒为负极性。将万用表选在R×100档，两棒接到二极管两端如图 1-1(),若表针指在几KQ以下的阻值，则接黑棒一端为二极管的正极，二极 管正向导通：反之，如果表针指向很大（几百千欧）的阻值，则接红棒的那 端为正极。 (2)鉴别性能 将万用表的黑棒接二极管正极，红棒接二极管负极，测得二极管的正向电 阻。一般在几K以下为好，要求正向电阻愈小愈好。将红棒接二极管的正极， 黑棒接二极管负极，可测量出反向电阻。一般应大于200KQ以上。 2、利用万用表测试小功率晶体三极管 晶体三极管的结构犹如“背靠背”的两个二极管，如图1-2所示。测试时 用RX100档。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室
光电信息技术实验――光电模拟电子技术 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 3 四、实验内容及步骤 （一）电子仪器使用练习 1、将示波器电源接通1至2 分钟，调节有关旋钮，使荧光屏上出现扫描 线，熟悉“辉度”、“聚焦”、“X 轴位移”、“Y 轴位移”等到旋钮的作用。 2、启动低频信号发生器，调节其输出电压（有效值）为 1～5V，频率为 1KHZ，用示波器观察信号电压波形，熟悉“Y 轴衰减”和“Y 轴增幅”旋钮的 作用。 3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏 上得到一个、三个或六个完整的正弦波），熟悉“扫描范围”及“扫描微调” 旋钮的作用。 4、用晶体管毫伏表测量信号发生器的输出电压。将信号发生器的“输出 衰减”开关置 0db、20db、40db、60db 位置，测量其对应的输出电压。测量时 晶体管毫伏表的量程要选择适当，以使读数准确。注意不要过量程。 （二）用万用表辨别二极管的极性、辨别二极管 e、b、c 各极、管子的类型（PNP 或 NPN）及其好坏。 1、利用万用表测试晶体二极管。 （1）鉴别正、负极性 万用表欧姆档的内部电路可以用图 1-1(b)所示电路等效，由图可见，黑棒 为正极性,红棒为负极性。将万用表选在 R×100 档，两棒接到二极管两端如图 1-1(a)，若表针指在几 KΩ以下的阻值，则接黑棒一端为二极管的正极，二极 管正向导通；反之，如果表针指向很大（几百千欧）的阻值，则接红棒的那一 端为正极。 （2）鉴别性能 将万用表的黑棒接二极管正极，红棒接二极管负极，测得二极管的正向电 阻。一般在几 KΩ以下为好，要求正向电阻愈小愈好。将红棒接二极管的正极， 黑棒接二极管负极，可测量出反向电阻。一般应大于 200KΩ以上。 2、利用万用表测试小功率晶体三极管 晶体三极管的结构犹如“背靠背”的两个二极管，如图 1-2 所示。测试时 用 R×100 档
光电信息技术实验一一光电模拟电子技术 PNP b -oc 图1-2晶体三极管的两个PN结构示意图 (1)判断基极b和管子的类型 用万用表的红棒接晶体管的某一极，黑棒依次接其它两个极，若两次测得 电阻都很小（在几K以下），则红棒接的为PNP型管子的基极：若量得电阻 都很大（在几百K2以上），则红棒所接的是NPN型管子的基极b。若两次量得 的阻值为一大一小，应换 个极再试量。 100 R R*100 (K○电阻大 (a) (b) 图1-3c极和e极的判断 (2)确定发射极e和集电极c 以PNP型管子为例，基极确定以后，用万用表两根棒分别接另两个未知电 极，假设红棒所接电极为c,黑棒所接电极为e,用一个100K2的电阻一端接 b. 一端接红棒（相当于注入一个I),观察接上电阻时表针摆动的幅度大小 把两棒对调，重测一次。根据品体管放大原理可知，表针摆动大的一次，红 棒所接的为管子的集电极c,另一个极为发射极e。也可用手捏住基极b与红 棒（不要使b极与棒相碰），以人体电阻代替100KQ电阻，同样可以判别管子 的电极。如图1-3所示。 杭州电子科技大学理学院物理实验教学示范中心光电信息技术实验室
光电信息技术实验――光电模拟电子技术 杭州电子科技大学理学院 物理实验教学示范中心 光电信息技术实验室 4 （1）判断基极 b 和管子的类型 用万用表的红棒接晶体管的某一极，黑棒依次接其它两个极，若两次测得 电阻都很小(在几 KΩ以下)，则红棒接的为 PNP 型管子的基极 b；若量得电阻 都很大（在几百 KΩ以上），则红棒所接的是 NPN 型管子的基极 b。若两次量得 的阻值为一大一小，应换一个极再试量。 （2）确定发射极 e 和集电极 c 以 PNP 型管子为例，基极确定以后，用万用表两根棒分别接另两个未知电 极，假设红棒所接电极为 c，黑棒所接电极为 e，用一个 100KΩ的电阻一端接 b，一端接红棒（相当于注入一个 Ib），观察接上电阻时表针摆动的幅度大小。 再把两棒对调，重测一次。根据晶体管放大原理可知，表针摆动大的一次，红 棒所接的为管子的集电极 c，另一个极为发射极 e。也可用手捏住基极 b 与红 棒（不要使 b 极与棒相碰），以人体电阻代替 100KΩ电阻，同样可以判别管子 的电极。如图 1-3 所示
