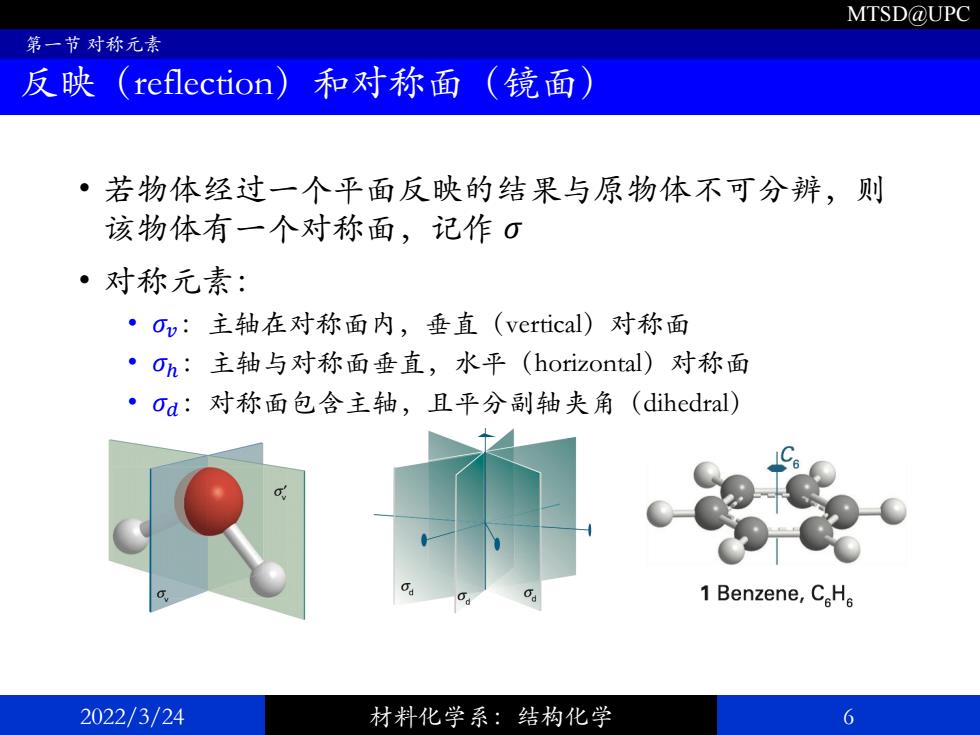

MTSD@UPC 第一节对称元素 反映(reflection) 和对称面（镜面） ·若物体经过一个平面反映的结果与原物体不可分辨，则 该物体有一个对称面，记作σ ·对称元素： ·Ov:主轴在对称面内，垂直(vertical)对称面 ·oh:主轴与对称面垂直，水平(horizontal)对称面 ·Oa:对称面包含主轴，且平分副轴夹角(dihedral) 1Benzene,CoHe 2022/3/24 材料化学系：结构化学 6
MTSD@UPC • 若物体经过一个平面反映的结果与原物体不可分辨，则 该物体有一个对称面，记作 𝜎 • 对称元素： • 𝜎𝑣：主轴在对称面内，垂直（vertical）对称面 • 𝜎ℎ：主轴与对称面垂直，水平（horizontal）对称面 • 𝜎𝑑：对称面包含主轴，且平分副轴夹角（dihedral） 2022/3/24 材料化学系：结构化学 6 第一节 对称元素 反映（reflection）和对称面（镜面）
MTSD@UPC 第一节对称元素 空间反演 (inversion)和对称中心 空间反演：若将物体的每一个点沿其与对称中心的连线移动，到达对 称中心后，继续移动相同距离，操作前后物体不可分辨，则具有空间 反演对称性。 对称元素：对称中心i Centre of inversion,i 1 Benzene,CHa 2022/3/24 材料化学系：结构化学 7
MTSD@UPC 空间反演：若将物体的每一个点沿其与对称中心的连线移动，到达对 称中心后，继续移动相同距离，操作前后物体不可分辨，则具有空间 反演对称性。 对称元素：对称中心 𝑖 2022/3/24 材料化学系：结构化学 7 第一节 对称元素 空间反演（inversion）和对称中心
