二、 玻璃膜（非晶体膜） 电极 非晶体膜电极，玻璃膜的组成不同可制成对不同阳离 子响应的玻璃电极。 H+响应的玻璃膜电极：敏感膜厚度约为0.1mm。 SiO2基质中加入Na2O、Li2O和CaO烧结而成的特殊 玻璃膜。 水浸泡后，表面的Na+与水中的H+交换，表面形成水 合硅胶层。 玻璃电极使用前，必须在水溶液中浸泡。 00:45:15
00:45:15 二、玻璃膜（非晶体膜）电极 非晶体膜电极，玻璃膜的组成不同可制成对不同阳离 子响应的玻璃电极。 H+响应的玻璃膜电极：敏感膜厚度约为0.1mm。 SiO2基质中加入Na2O、Li2O和CaO烧结而成的特殊 玻璃膜。 水浸泡后，表面的Na+与水中的H+ 交换， 表面形成水 合硅胶层 。 玻璃电极使用前，必须在水溶液中浸泡

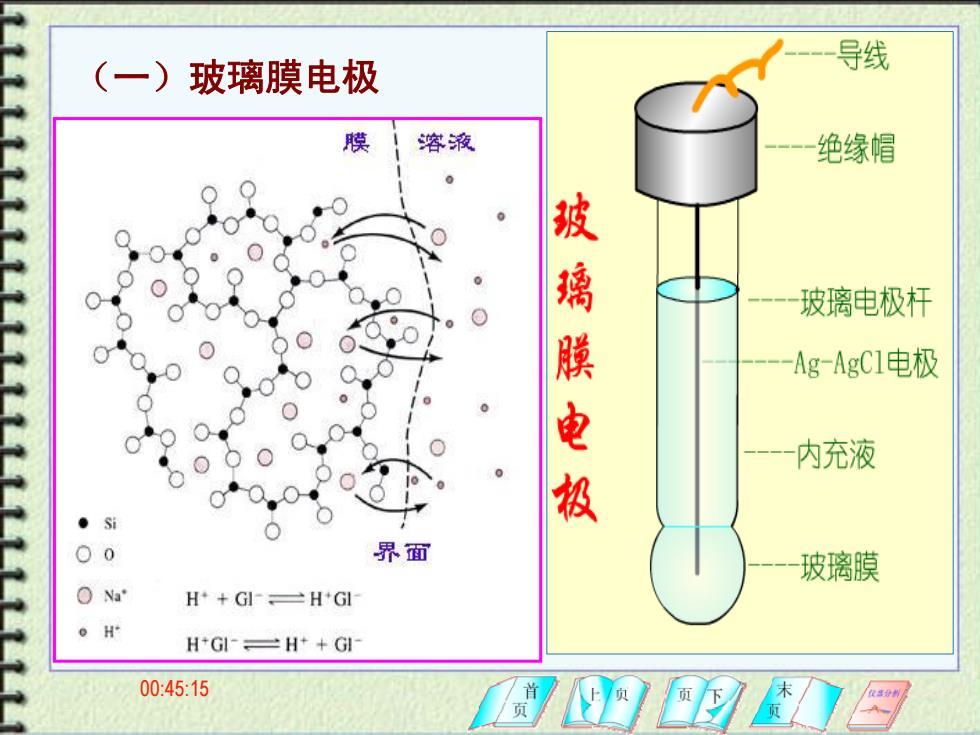

(一)玻璃膜电极 导线 膜 溶液 绝缘帽 玻璃膜电极 玻璃电极杆 -Ag-AgC1电极 内充液 Si 0 0 界面 玻璃膜 0 Na" H+G-三HG H H+GI-H++GI- 00:45:15
00:45:15 （一）玻璃膜电极

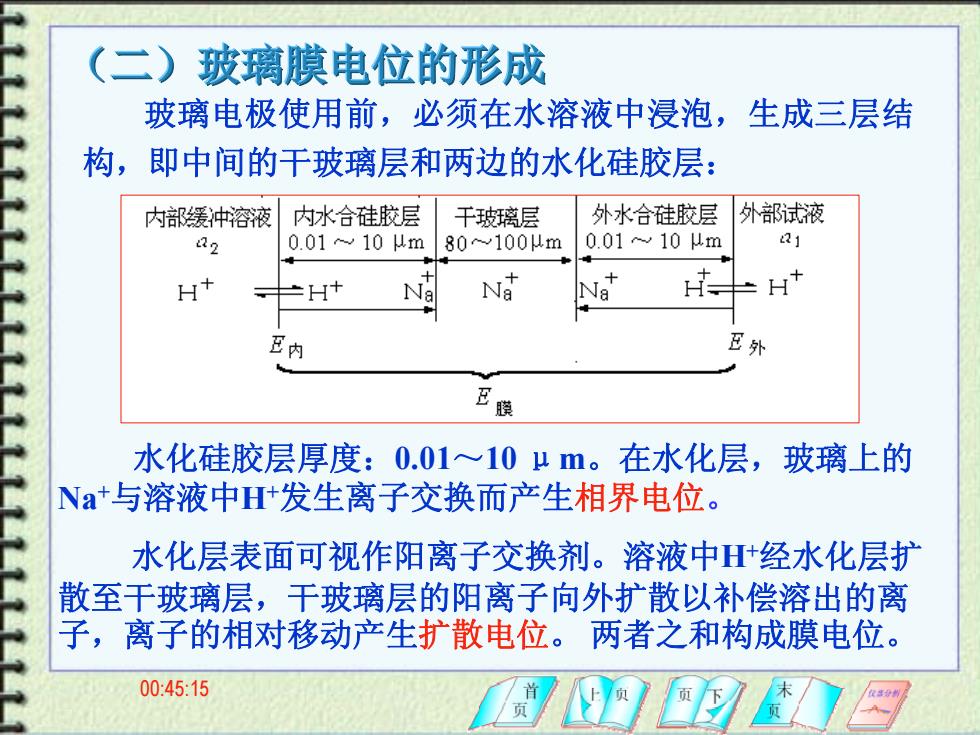

(二)玻璃膜电位的形成 玻璃电极使用前，必须在水溶液中浸泡，生成三层结 构，即中间的干玻璃层和两边的水化硅胶层： 内部缓冲溶液 内水合硅胶层 干玻璃层 外水合硅胶层 外部试液 a2 0.0110um 80100从m 0.0110um 21 H+ H N H+ 内 E 膜 水化硅胶层厚度：0.01~10μm。在水化层，玻璃上的 Na+与溶液中H+发生离子交换而产生相界电位。 水化层表面可视作阳离子交换剂。溶液中H+经水化层扩 散至干玻璃层，干玻璃层的阳离子向外扩散以补偿溶出的离 子，离子的相对移动产生扩散电位。两者之和构成膜电位。 00:45:15
00:45:15 （二）玻璃膜电位的形成 （二）玻璃膜电位的形成 （二）玻璃膜电位的形成 玻璃电极使用前，必须在水溶液中浸泡，生成三层结 构，即中间的干玻璃层和两边的水化硅胶层： 水化硅胶层厚度：0.01～10 μm。在水化层，玻璃上的 Na+与溶液中H+发生离子交换而产生相界电位。 水化层表面可视作阳离子交换剂。溶液中H+经水化层扩 散至干玻璃层，干玻璃层的阳离子向外扩散以补偿溶出的离 子，离子的相对移动产生扩散电位。 两者之和构成膜电位
