图2.4 所示为星形 拨轮供送装置,一般用 作供送瓶罐类包装容器。 它主要由星形拨轮1、3, 输送链带2,主传送链带 4和固定的圆钢导轨5等 组成。主传送链带并列 两条(送盒的一条未画), 均属复式板链结构。根 据物件的体形大小及盒 子的外廓尺寸,可在一 定范围内分别调整放瓶 挡板及放盒夹板的间距, 以提高该机的通用能力。 图2.3 双曲柄式动梁供送装置 1-料槽 2-主动双曲柄；3一定梁 4一动 梁
图2.4 所示为星形 拨轮供送装置,一般用 作供送瓶罐类包装容器。 它主要由星形拨轮1、3, 输送链带2,主传送链带 4和固定的圆钢导轨5等 组成。主传送链带并列 两条(送盒的一条未画), 均属复式板链结构。根 据物件的体形大小及盒 子的外廓尺寸,可在一 定范围内分别调整放瓶 挡板及放盒夹板的间距, 以提高该机的通用能力。 图2.3 双曲柄式动梁供送装置 1-料槽 2-主动双曲柄；3一定梁 4一动 梁

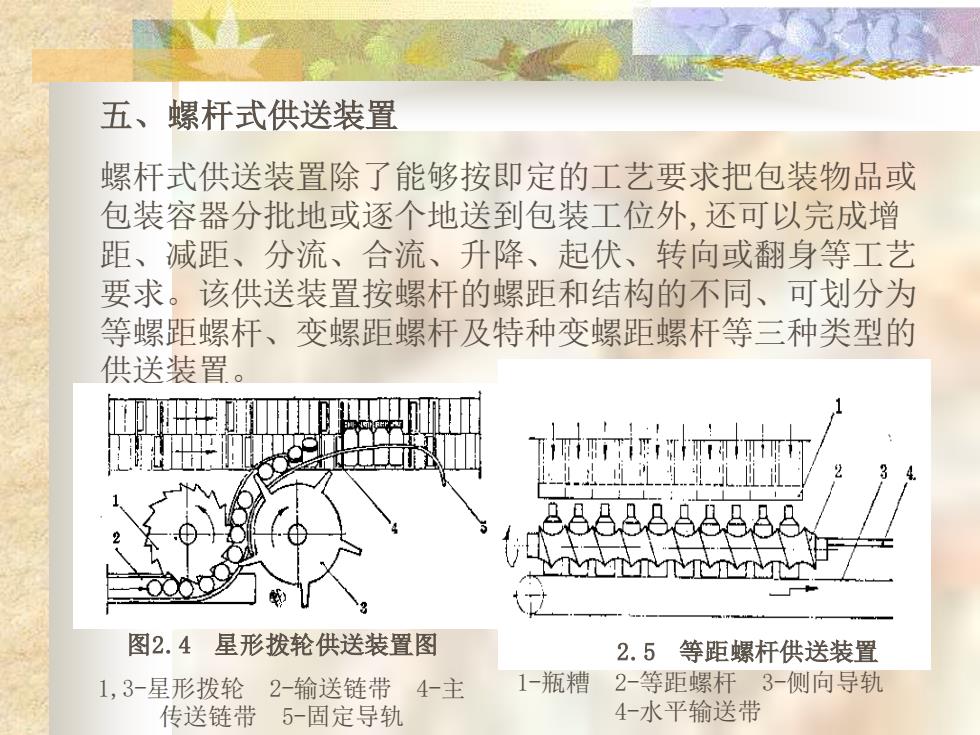

五、螺杆式供送装置 螺杆式供送装置除了能够按即定的工艺要求把包装物品或 包装容器分批地或逐个地送到包装工位外,还可以完成增 距、减距、分流、合流、升降、起伏、转向或翻身等工艺 要求。该供送装置按螺杆的螺距和结构的不同、可划分为 等螺距螺杆、变螺距螺杆及特种变螺距螺杆等三种类型的 供送装置。 图2.4 星形拨轮供送装置图 1,3-星形拨轮 2-输送链带 4-主 传送链带 5-固定导轨 2.5 等距螺杆供送装置 1-瓶糟 2-等距螺杆 3-侧向导轨 4-水平输送带
五、螺杆式供送装置 螺杆式供送装置除了能够按即定的工艺要求把包装物品或 包装容器分批地或逐个地送到包装工位外,还可以完成增 距、减距、分流、合流、升降、起伏、转向或翻身等工艺 要求。该供送装置按螺杆的螺距和结构的不同、可划分为 等螺距螺杆、变螺距螺杆及特种变螺距螺杆等三种类型的 供送装置。 图2.4 星形拨轮供送装置图 1,3-星形拨轮 2-输送链带 4-主 传送链带 5-固定导轨 2.5 等距螺杆供送装置 1-瓶糟 2-等距螺杆 3-侧向导轨 4-水平输送带
1.等螺距螺杆 图2.5为等螺距螺杆供送装置,它是由一等径长螺杆2、侧向 固定导轨3和底面水平输送带4等组成。它们相互协调动作， 将槽内的包装容器按相等间距送到包装工位。 2.变螺距螺杆 图2.6为变螺距螺杆供送装置。其中图(a)是用于专门供送圆 柱形包装容器的,螺杆1上的螺旋糟沿螺杆供送方向逐渐缩小 螺距，使被供送物件在静止滑板2上紧靠侧向导轨处于边滚 动边减速的状态运动。图（b）是专门用于供送棱柱形包装 容器的。双环形槽沿螺杆供送方向逐渐增大螺距
1.等螺距螺杆 图2.5为等螺距螺杆供送装置,它是由一等径长螺杆2、侧向 固定导轨3和底面水平输送带4等组成。它们相互协调动作， 将槽内的包装容器按相等间距送到包装工位。 2.变螺距螺杆 图2.6为变螺距螺杆供送装置。其中图(a)是用于专门供送圆 柱形包装容器的,螺杆1上的螺旋糟沿螺杆供送方向逐渐缩小 螺距，使被供送物件在静止滑板2上紧靠侧向导轨处于边滚 动边减速的状态运动。图（b）是专门用于供送棱柱形包装 容器的。双环形槽沿螺杆供送方向逐渐增大螺距

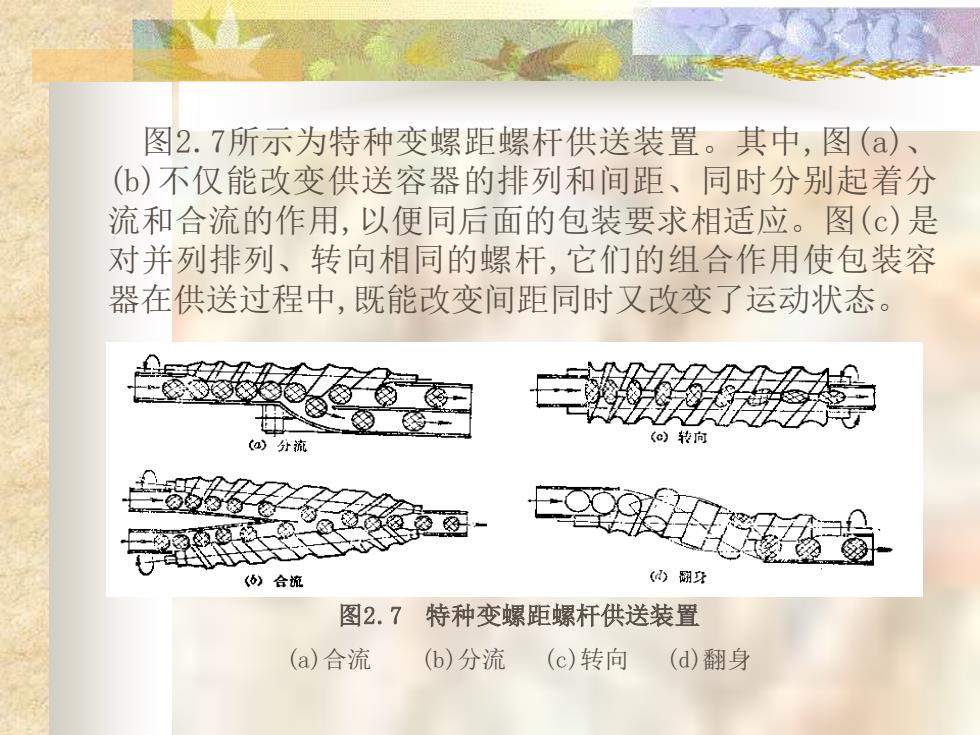

图2.7所示为特种变螺距螺杆供送装置。其中,图(a)、 (b)不仅能改变供送容器的排列和间距、同时分别起着分 流和合流的作用,以便同后面的包装要求相适应。图(c)是 对并列排列、转向相同的螺杆,它们的组合作用使包装容 器在供送过程中,既能改变间距同时又改变了运动状态。 图2.7 特种变螺距螺杆供送装置 (a)合流 (b)分流 (c)转向 (d)翻身
图2.7所示为特种变螺距螺杆供送装置。其中,图(a)、 (b)不仅能改变供送容器的排列和间距、同时分别起着分 流和合流的作用,以便同后面的包装要求相适应。图(c)是 对并列排列、转向相同的螺杆,它们的组合作用使包装容 器在供送过程中,既能改变间距同时又改变了运动状态。 图2.7 特种变螺距螺杆供送装置 (a)合流 (b)分流 (c)转向 (d)翻身
第二节、散体物品的供送装置 一 、散体的基本形态 散体物品是指由确定数量的一种或数种个体所组成的松 散聚集物。它具有一定的流动性,但易吸取空气中的水份受潮, 粘性增加甚至结块,使其物理特性变化。根据散体的基本物性, 大体可分为三个基本形态。 l)体形细长且有足够强度或方向性的物件,如火柴、铅笔芯 等。供送前需用人工按一定方向整齐地堆放在存槽内,然后借 专用装置有节奏地进行定量给料
第二节、散体物品的供送装置 一 、散体的基本形态 散体物品是指由确定数量的一种或数种个体所组成的松 散聚集物。它具有一定的流动性,但易吸取空气中的水份受潮, 粘性增加甚至结块,使其物理特性变化。根据散体的基本物性, 大体可分为三个基本形态。 l)体形细长且有足够强度或方向性的物件,如火柴、铅笔芯 等。供送前需用人工按一定方向整齐地堆放在存槽内,然后借 专用装置有节奏地进行定量给料
