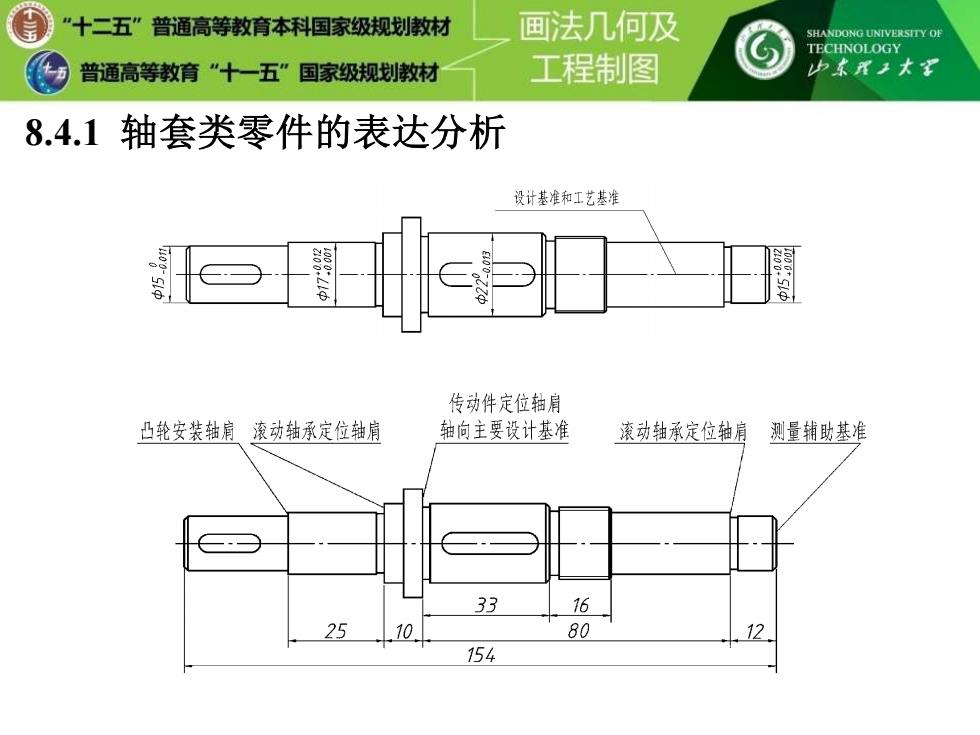

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 8.4.1轴套类零件的表达分析 设计基准和工艺基准 传动件定位轴肩 凸轮安装轴肩滚动轴承定位轴肩 轴向主要设计基准 滚动轴承定位轴肩 测量辅助基准 33 16 25 110 80 12 154
8.4.1 轴套类零件的表达分析
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 8.4.1轴套类零件的表达分析 径向尺寸基准 轴向主要尺寸基准 55 23 23 32 (111) 194 95 400
8.4.1 轴套类零件的表达分析
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用王大军 8.4典型零件表达分析 8.4.2盘盖类零件的表达分析 轴承盖 手 加油孔盖苗盖轴承适 1结构特点： 蜗杆抽 1常由回转体组成， 蜗轮 轴向尺寸小，径向尺寸 皮带轮 1大，一般有一个与其他 圆锥查轮 !零件联结的重要接触面。」 {也有与壳体仿形的薄板 !状盖类零件。 12.设有光孔、键槽、 !螺孔、止口、凸台等结 构，与其他零件连结， !其中螺孔、键槽、密封 槽等均为标准结构。 齿轮/圈维步抄轴抽承」抽承套」菊体蜗轮抽压羞轴承羞
8.4.2 盘盖类零件的表达分析 8.4 典型零件表达分析 结构特点： 1.常由回转体组成， 轴向尺寸小，径向尺寸 大，一般有一个与其他 零件联结的重要接触面。 也有与壳体仿形的薄板 状盖类零件。 2.设有光孔、键槽、 螺孔、止口、凸台等结 构，与其他零件连结， 其中螺孔、键槽、密封 槽等均为标准结构
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 8.4.2盘盖类零件的表达分析 常用的表达方法： !、,1.圆盘形盘盖主要在车床上加工，主视图一般按加工位置原则将轴 线水平放置。对于加工时并不以车削为主的箱盖，可按工作位置放置。 2.通常采用两个视图，主视图常用剖视图表示孔槽等结构，另一视 1图表示外形轮廓和各组成部分如孔，轮辐等的相对位置。_
8.4.2 盘盖类零件的表达分析 常用的表达方法： 1.圆盘形盘盖主要在车床上加工，主视图一般按加工位置原则将轴 线水平放置。对于加工时并不以车削为主的箱盖，可按工作位置放置。 2.通常采用两个视图，主视图常用剖视图表示孔槽等结构，另一视 图表示外形轮廓和各组成部分如孔，轮辐等的相对位置
