第三节工件在夹具中的定位一、机床夹具定位元件（一）工件以平面定位常用定位元件
第三节 工件在夹具中的定位 一、机床夹具定位元件 （－）工件以平面定位常用定位元件
平头支承钉：用于支承精基准面支承钉球头支承钉：用于支承粗基准面平面定位常用定位元件网纹顶面支承钉：用在工件以粗基准定位且要求较大摩擦力的表面定位图支承板平面型支承板：侧面和顶面定位带斜槽型支承板：适于作底面定位准面可调支承图自位支承图辅助支承
平 面 定 位 常 用 定 位 元 件 支 承 板 可调支承 自位支承 辅助支承 图 图 图 平面型支承板：侧面和顶面定位 带斜槽型支承板：适于作底面定位准面 平头支承钉：用于支承精基准面 球头支承钉：用于支承粗基准面 网纹顶面支承钉：用在工件以粗基准 定位且要求较大摩擦力的表面定位 图 图 支 承 钉
可调支承：支承工件的粗基准面，限制一个自由度。b）图6-3常用可调支承的结构形式
可调支承：支承工件的粗基准面，限制一 个自由度
自位支承：是活动的或是浮动的，只起一个支承点的作用，只限制一个自由度。弹簧片图6-4自位支承的结构形式
自位支承：是活动的或是浮动的，只起一 个支承点的作用，只限制一个自由度

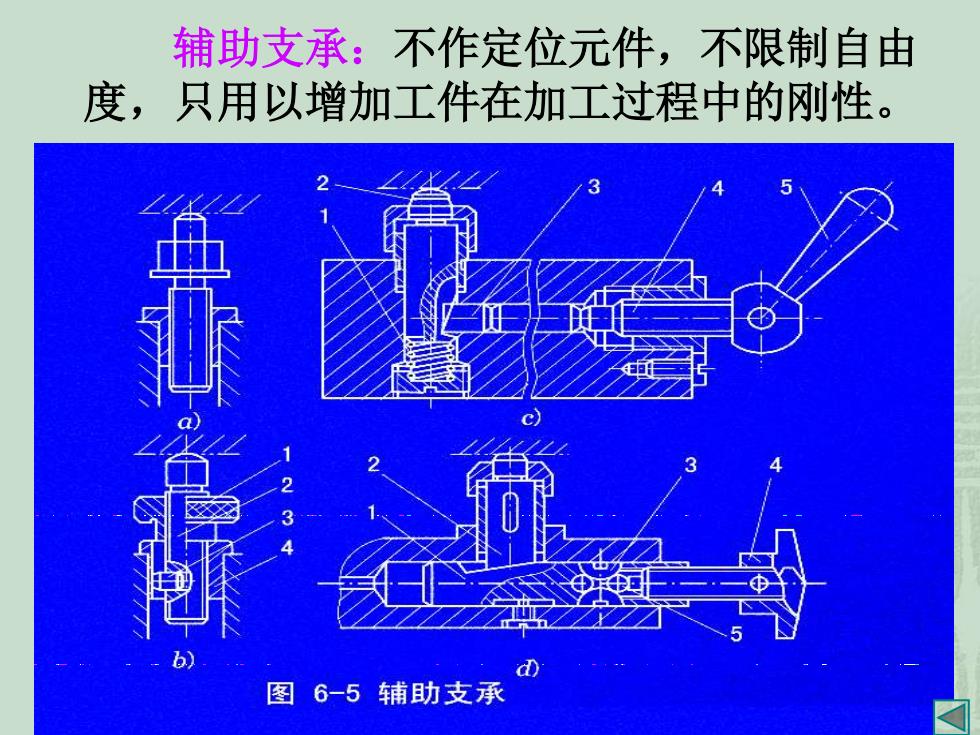

辅助支承：不作定位元件，不限制自由度，只用以增加工件在加工过程中的刚性。d图65辅助支承
辅助支承：不作定位元件，不限制自由 度，只用以增加工件在加工过程中的刚性
