第六节机床夹具设计方法一、机床夹具设计要求1．保证工件加工的各项技术要求要求正确确定定位方案、夹紧方案，正确确定刀具的导向方式，合理制定夹具的技术要求，必要时要进行误差分析与计算
第六节 机床夹具设计方法 一、机床夹具设计要求 1．保证工件加工的各项技术要求 要求正确确定定位方案、夹紧方案，正 确确定刀具的导向方式，合理制定夹具的技 术要求，必要时要进行误差分析与计算
2.具有较高的生产效率和较低的制造成本为提高生产效率，应尽量采用多件夹紧、联动夹紧等高效夹具，但结构应尽量简单，造价要低廉。3.尽量选用标准化零部件尽量选用标准夹具元件和标准件，这样可以缩短夹具的设计制造周期，提高夹具设计质量和降低夹具制造成本
2．具有较高的生产效率和较低的制造成 本 为提高生产效率，应尽量采用多件夹紧、 联动夹紧等高效夹具，但结构应尽量简单， 造价要低廉。 3．尽量选用标准化零部件 尽量选用标准夹具元件和标准件，这样可 以缩短夹具的设计制造周期，提高夹具设计 质量和降低夹具制造成本

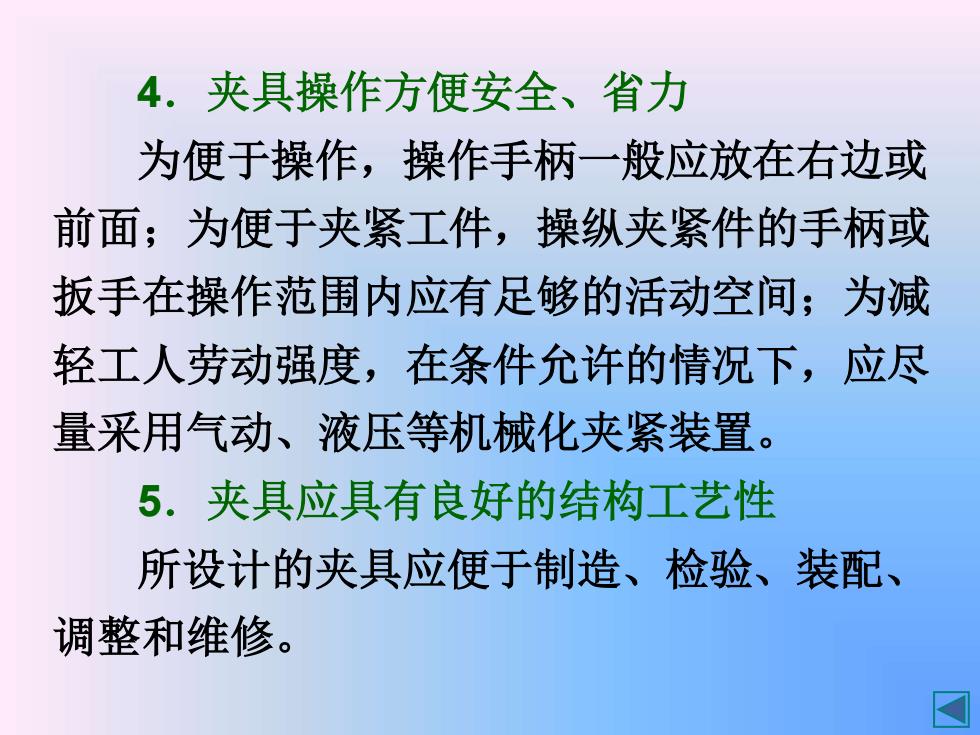

4．夹具操作方便安全、省力为便于操作，操作手柄一般应放在右边或前面；为便于夹紧工件，操纵夹紧件的手柄或扳手在操作范围内应有足够的活动空间；为减轻工人劳动强度，在条件允许的情况下，应尽量采用气动、液压等机械化夹紧装置。5.夹具应具有良好的结构工艺性所设计的夹具应便于制造、检验、装配、调整和维修
4．夹具操作方便安全、省力 为便于操作，操作手柄一般应放在右边或 前面；为便于夹紧工件，操纵夹紧件的手柄或 扳手在操作范围内应有足够的活动空间；为减 轻工人劳动强度，在条件允许的情况下，应尽 量采用气动、液压等机械化夹紧装置。 5．夹具应具有良好的结构工艺性 所设计的夹具应便于制造、检验、装配、 调整和维修
二、机床夹具设计的内容及步骤1.明确设计要求，收集和研究有关资料在接到夹具设计任务书后，首先要仔细阅读加工件的零件图和与之有关的部件装配图了解零件的作用、结构特点和技术要求；其次要认真研究加工件的工艺规程，充分了解本工序的加工内容和加工要求，了解本工序使用的机床和刀具，研究分析夹具设计任务书上所选用的定位基准和工序尺寸
二、机床夹具设计的内容及步骤 1．明确设计要求，收集和研究有关资料 在接到夹具设计任务书后，首先要仔细 阅读加工件的零件图和与之有关的部件装配图， 了解零件的作用、结构特点和技术要求；其次， 要认真研究加工件的工艺规程，充分了解本工 序的加工内容和加工要求，了解本工序使用的 机床和刀具，研究分析夹具设计任务书上所选 用的定位基准和工序尺寸

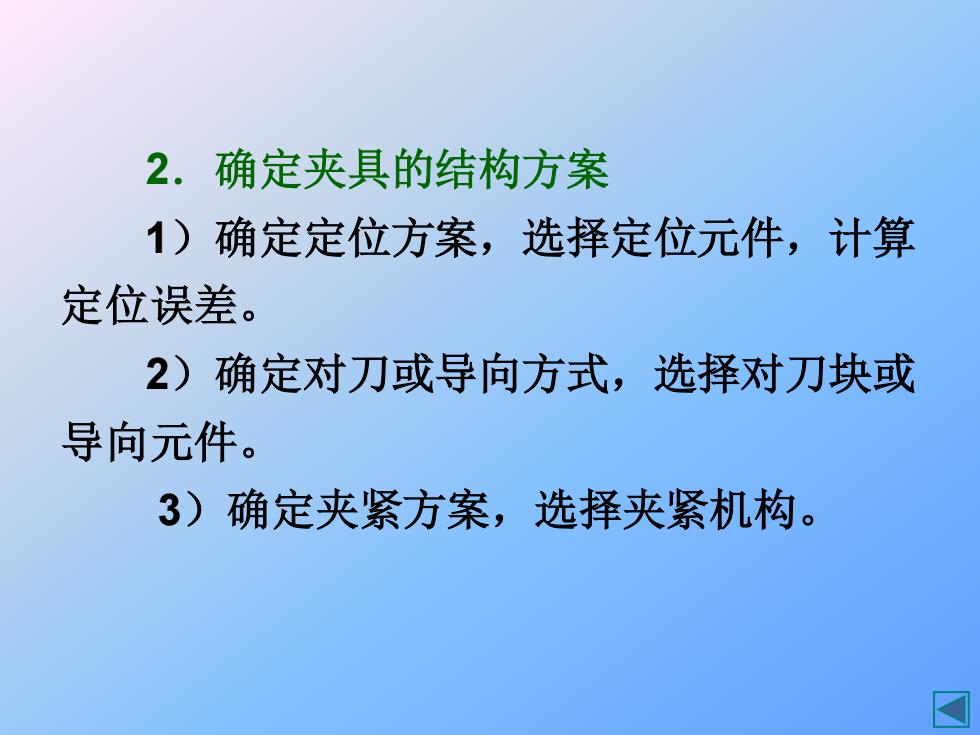

2.确定夹具的结构方案1）确定定位方案，选择定位元件，计算定位误差。2）确定对刀或导向方式，选择对刀块或导向元件。3）确定夹紧方案，选择夹紧机构
2．确定夹具的结构方案 1）确定定位方案，选择定位元件，计算 定位误差。 2）确定对刀或导向方式，选择对刀块或 导向元件。 3）确定夹紧方案，选择夹紧机构
