产品中与人体尺度相 关尺寸设计方法 确定相关构件尺寸类型 3.确定影响人机协调的相关构件、构件的类别与类型 1-产品类别 22-定义人机交互过程，从人的尺度 角度分析人机协调的条件 3.1相关构件和尺寸类别 3.2-尺寸类型 ①后部两轮 脚与后轮距离 ⅡA型 购物者能够正常推行 ②把手 长高 长属于ⅡA型，高属于I型 购物者能够舒适的取物放物 购物筐 底部与地面 高度 Ⅲ型 10
10 确定相关构件尺寸类型 产品中与人体尺度相 关尺寸设计方法 3.确定影响人机协调的相关构件、构件的类别与类型 1-产品类别 3.1-相关构件和尺寸类别 3.2-尺寸类型 ② 把手 底部与地面 高度 Ⅲ型 Ⅱ A型 长属于Ⅱ A型，高属于Ⅰ型 2.2-定义人机交互过程，从人的尺度 角度分析人机协调的条件 购物者能够正常推行 购物者能够舒适的取物放物 购物筐 ① 后部两轮 脚与后轮距离 长/高

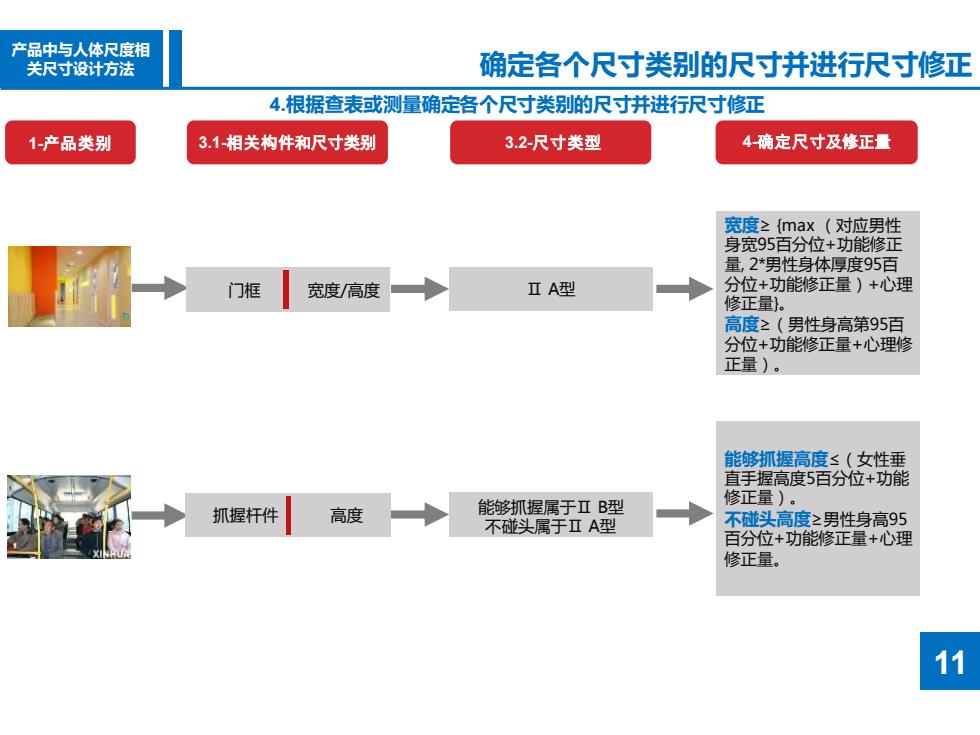

产品中与人体尺度相 关尺寸设计方法 确定各个尺寸类别的尺寸并进行尺寸修正 4.根据查表或测量确定各个尺寸类别的尺寸并进行尺寸修正 1-产品类别 3.1相关构件和尺寸类别 3.2-尺寸类型 4确定尺寸及修正量 宽度≥{max(对应男性 身宽95百分位+功能修正 量，2*男性身体厚度95百 门框 宽度/高度 ⅡA型 分位+功能修正量)+心理 修正量}。 高度≥（男性身高第95百 分位+功能修正量+心理修 正量)。 能够抓握高度≤（女性垂 直手握高度5百分位+功能 修正量)。 抓握杆件 高度 能够抓握属于ⅡB型 不碰头属于ⅡA型 不碰头高度≥男性身高95 百分位+功能修正量+心理 修正量。 11
11 确定各个尺寸类别的尺寸并进行尺寸修正 产品中与人体尺度相 关尺寸设计方法 4.根据查表或测量确定各个尺寸类别的尺寸并进行尺寸修正 1-产品类别 3.1-相关构件和尺寸类别 门框 宽度/高度 3.2-尺寸类型 Ⅱ A型 抓握杆件 高度 能够抓握属于Ⅱ B型 不碰头属于Ⅱ A型 4-确定尺寸及修正量 宽度≥ {max （对应男性 身宽95百分位+功能修正 量, 2*男性身体厚度95百 分位+功能修正量）+心理 修正量}。 高度≥（男性身高第95百 分位+功能修正量+心理修 正量）。 能够抓握高度≤（女性垂 直手握高度5百分位+功能 修正量）。 不碰头高度≥男性身高95 百分位+功能修正量+心理 修正量
