单向板 双向板 ■ 单向板指板上的荷载沿一个方向传递到支 承构件，双向板指板上的荷载沿两个方向 传递到支承构件。矩形板为两边支承时为 单向板；有四边支承时，板上的荷载沿双 向传递到四边，则为双向板。 6
6 ◼ 单向板指板上的荷载沿一个方向传递到支 承构件，双向板指板上的荷载沿两个方向 传递到支承构件。矩形板为两边支承时为 单向板；有四边支承时，板上的荷载沿双 向传递到四边，则为双向板。 单向板 双向板
但是，当板的长边比短边长很多时，板上的荷载 主要沿短边方向传递到支承构件上，而沿长边方 向传递的荷载则很少，可以忽略不计，这时，即 使是四边支承的板，仍认定其为单向板。根据理 论分析，当板的长边与短边之比>2时，沿长边 方向传递的荷载不超过6%，因此规定，对四边支 承板当11/八2>2时为单向板，当1/八2<2时为双向板
7 ◼ 但是，当板的长边比短边长很多时，板上的荷载 主要沿短边方向传递到支承构件上，而沿长边方 向传递的荷载则很少，可以忽略不计，这时，即 使是四边支承的板，仍认定其为单向板。根据理 论分析，当板的长边 与短边 之比 >2时，沿 长边 方向传递的荷载不超过6%，因此规定，对四边支 承板当 l1/l2>2时为单向板，当l1/l2 <2时为双向板
梁 梁是工程结构中的受弯构件，通常水平放 置，但有时也斜向设置以满足使用要求， 如楼梯梁。梁的截面高度与跨度之比一般 为1/8~1/16，高跨比大于1/4的梁称为深梁； 梁的截面高度通常大于截面的宽度，但因 工程需要，梁宽大于梁高时，称为扁梁： 梁的高度沿轴线变化时，称为变截面梁。 8
8 ◼ 梁 ◼ 梁是工程结构中的受弯构件，通常水平放 置，但有时也斜向设置以满足使用要求， 如楼梯梁。梁的截面高度与跨度之比一般 为1/8～1/16，高跨比大于1/4的梁称为深梁； 梁的截面高度通常大于截面的宽度，但因 工程需要，梁宽大于梁高时，称为扁梁； 梁的高度沿轴线变化时，称为变截面梁

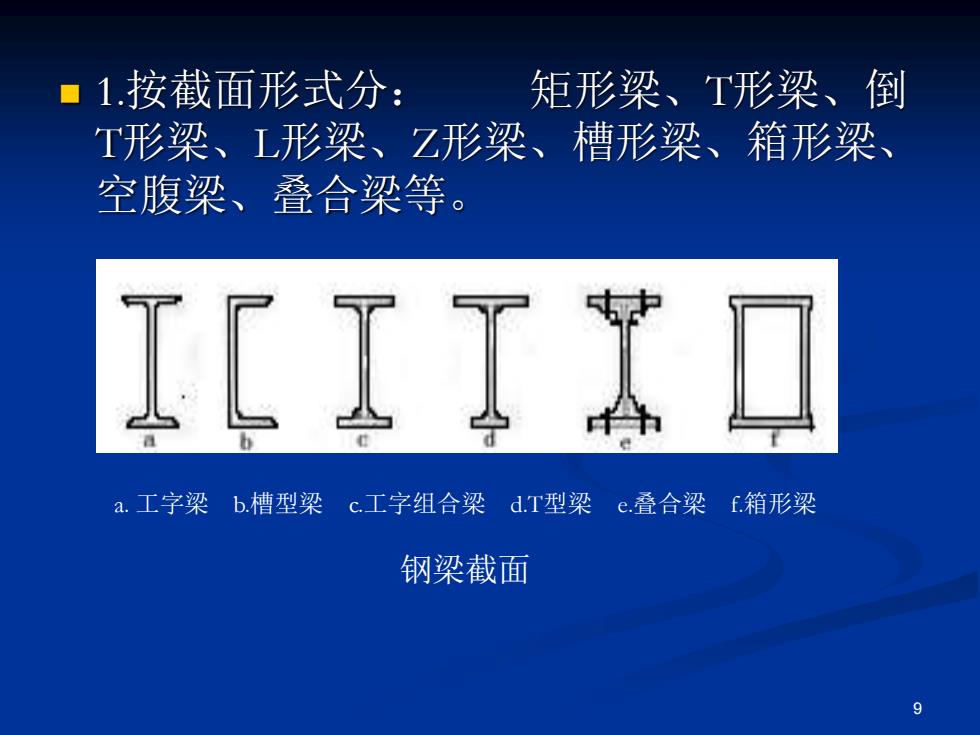

■1.按截面形式分： 矩形梁、T形梁、倒 T形梁、L形梁、Z形梁、槽形梁、箱形梁、 空腹梁、叠合梁等。 ILITXI a.工字梁 b.槽型梁 c工字组合梁dT型梁e叠合梁f.箱形梁 钢梁截面
9 ◼ 1.按截面形式分： 矩形梁、T形梁、倒 T形梁、L形梁、Z形梁、槽形梁、箱形梁、 空腹梁、叠合梁等。 a. 工字梁 b.槽型梁 c.工字组合梁 d.T型梁 e.叠合梁 f.箱形梁 钢梁截面

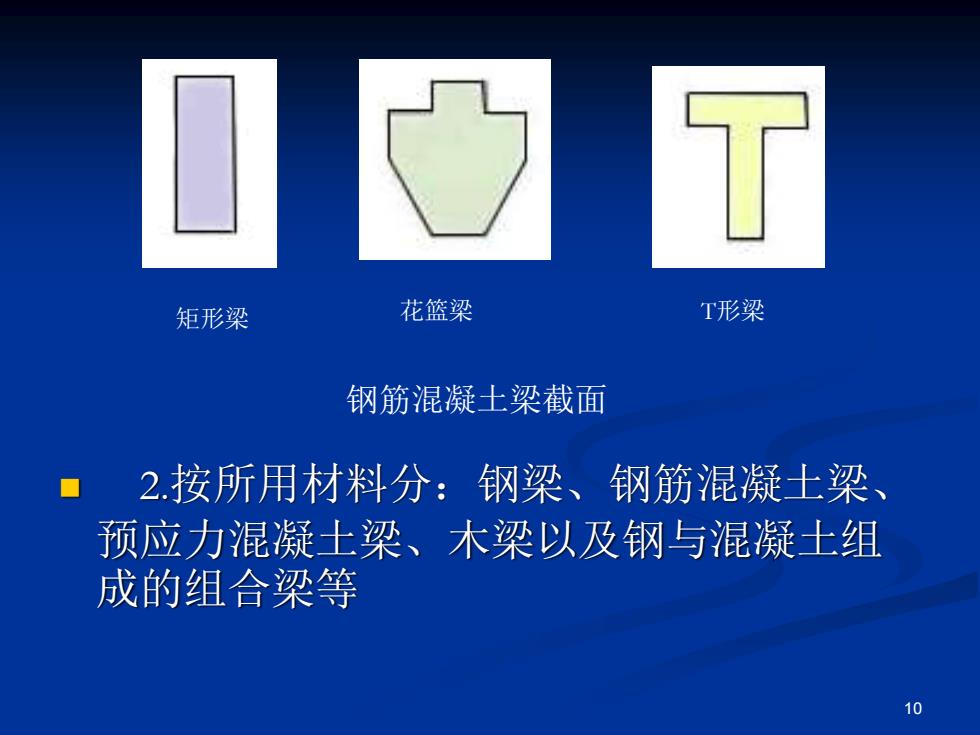

T 矩形梁 花篮梁 T形梁 钢筋混凝土梁截面 2按所用材料分：钢梁、钢筋混凝土梁 预应力混凝土梁、木梁以及钢与混凝土组 成的组合梁等 10
10 ◼ 2.按所用材料分：钢梁、钢筋混凝土梁、 预应力混凝土梁、木梁以及钢与混凝土组 成的组合梁等 矩形梁 花篮梁 T形梁 钢筋混凝土梁截面
