8.7桩基础 设计
8.7 桩基础 设计

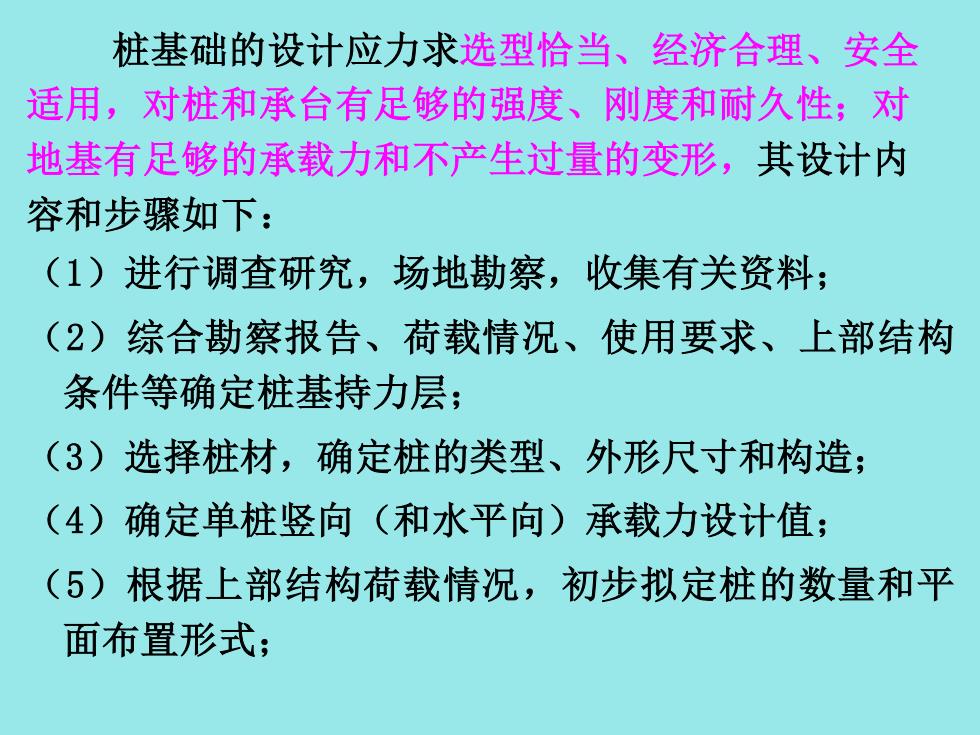

桩基础的设计应力求选型恰当、经济合理、安全 适用，对桩和承台有足够的强度、刚度和耐久性；对 地基有足够的承载力和不产生过量的变形，其设计内 容和步骤如下： (1)进行调查研究，场地勘察，收集有关资料； (2)综合勘察报告、荷载情况、使用要求、上部结构 条件等确定桩基持力层： (3)选择桩材，确定桩的类型、外形尺寸和构造； (4)确定单桩竖向（和水平向）承载力设计值； (5)根据上部结构荷载情况，初步拟定桩的数量和平 面布置形式；
桩基础的设计应力求选型恰当、经济合理、安全 适用，对桩和承台有足够的强度、刚度和耐久性；对 地基有足够的承载力和不产生过量的变形，其设计内 容和步骤如下： （1）进行调查研究，场地勘察，收集有关资料； （2）综合勘察报告、荷载情况、使用要求、上部结构 条件等确定桩基持力层； （3）选择桩材，确定桩的类型、外形尺寸和构造； （4）确定单桩竖向（和水平向）承载力设计值； （5）根据上部结构荷载情况，初步拟定桩的数量和平 面布置形式；
(6)根据桩的平面布置，初步拟定承台的轮廓尺寸及 承台底的标高； (7)验算作用于单桩上的竖向和横向荷载； (8)验算承台尺寸及结构强度； (9)必要时验算桩基的整体承载力和沉降量，当桩端 下有软弱下卧层时，验算软弱下卧层的地基承载力； (10)单桩设计.绘制桩和承台的结构及施工祥图
（6）根据桩的平面布置，初步拟定承台的轮廓尺寸及 承台底的标高； （7）验算作用于单桩上的竖向和横向荷载； （8）验算承台尺寸及结构强度； （9）必要时验算桩基的整体承载力和沉降量，当桩端 下有软弱下卧层时，验算软弱下卧层的地基承载力； （10）单桩设计．绘制桩和承台的结构及施工祥图
结构与地质资料 桩型、桩长、桩距 桩基础的设计步骤 确定桩数n=P/R No 桩基中单桩承载力验算 实体深基础验算 软弱下卧层验算 沉降计算 承台设计
No 结构与地质资料 桩型、桩长、桩距 确定桩数n=P/R 桩基中单桩承载力验算 软弱下卧层验算 实体深基础验算 承台设计 沉降计算 桩基础的设计步骤
1.收集设计资料 设计桩基之前必须具备各种资料：建筑 物类型及其规模、建筑场地及环境条件、岩 土工程勘察报告、施工机具和技术条件、环 境条件及当地桩基的工程经验。 提出工程地质勘察任务书时，勘察任务书 和勘察报告应符合勘察规范的一般规定和桩 基工程的勘察要求。关于详细勘察阶段的勘 探点布置，应按要求考虑：
1.收集设计资料 设计桩基之前必须具备各种资料：建筑 物类型及其规模、建筑场地及环境条件、岩 土工程勘察报告、施工机具和技术条件、环 境条件及当地桩基的工程经验。 提出工程地质勘察任务书时，勘察任务书 和勘察报告应符合勘察规范的一般规定和桩 基工程的勘察要求。关于详细勘察阶段的勘 探点布置，应按要求考虑：
