单模光纤中光纤传播路径 折射率分布 包层涂敷层 单模阶跃折射率光纤 芯径：<10μm 纤芯 包层直径125μm nl n2 光线传播路径 n2 BBU
单模光纤中光纤传播路径 ☞

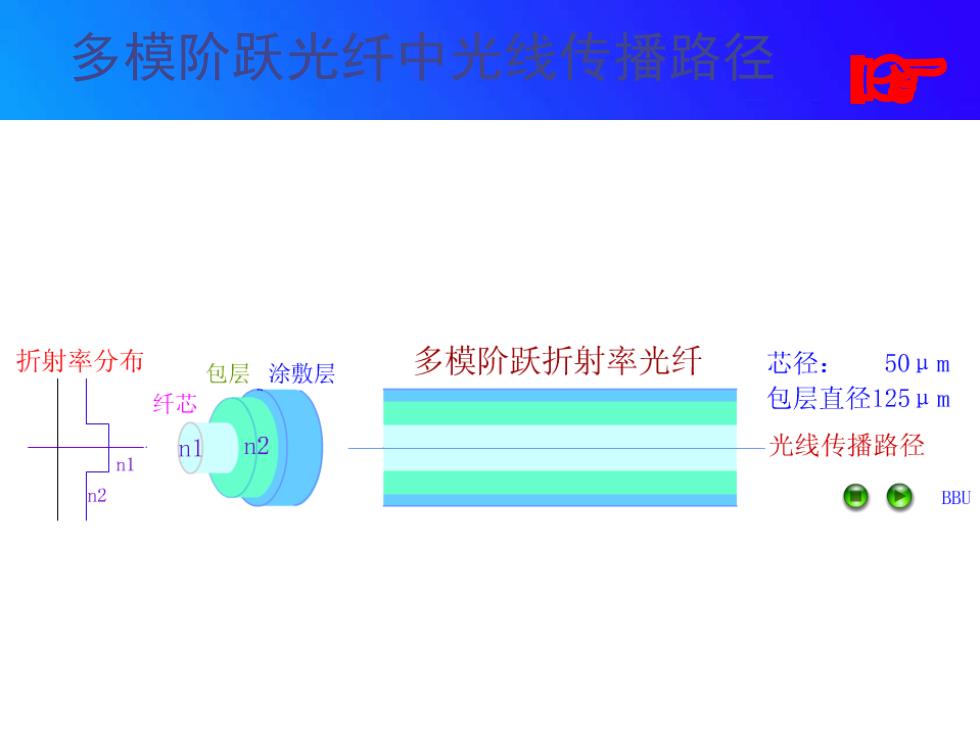

多模阶跃光纤中光线传播路径 折射率分布 包层涂敷层 多模阶跃折射率光纤 芯径： 50μm 纤芯 包层直径125μm n n2 光线传播路径 n n2 BBU
多模阶跃光纤中光线传播路径 ☞
多模渐变光纤中光线传播路径 折射率分布 包层涂敷层 多模渐变折射率光纤 芯径： 50μm 纤芯 包层直径125μm n2 光线传播路径 n2 BBU
多模渐变光纤中光线传播路径 ☞

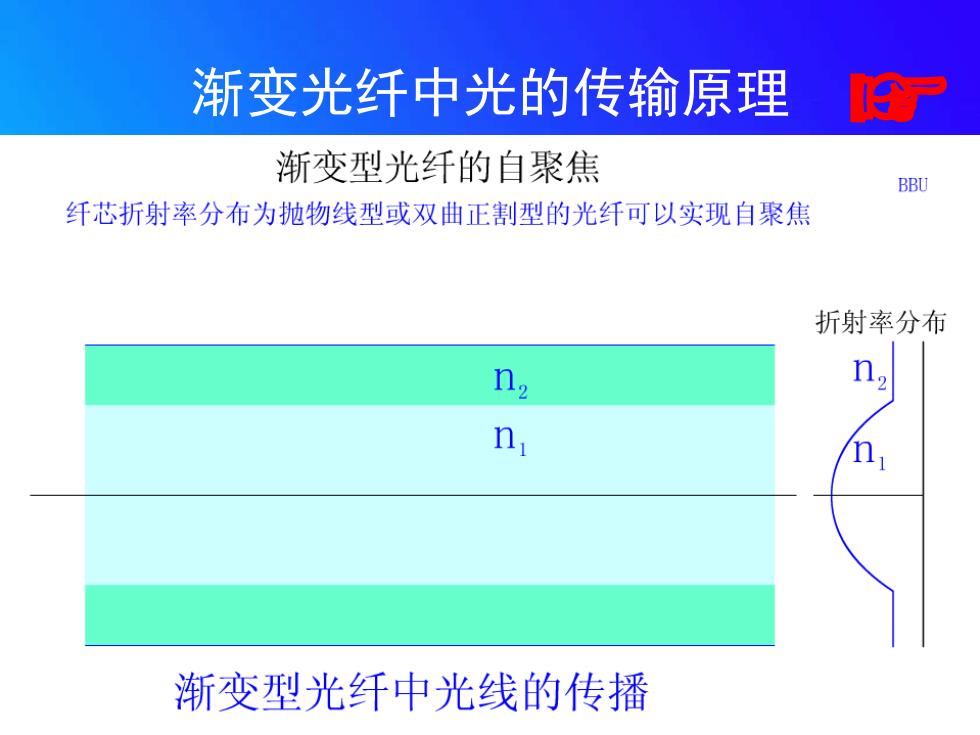

渐变光纤中光的传输原理 渐变型光纤的自聚焦 BBU 纤芯折射率分布为抛物线型或双曲正割型的光纤可以实现自聚焦 折射率分布 n2 n 渐变型光纤中光线的传播
渐变光纤中光的传输原理 ☞
二、光纤的传输特性 ◇从通信的角度，在研究信道问题时，人们 最关注的是信道引起的信号衰减和信号畸 变。信号衰减从能量的角度限制了信号的 传递，而信号畸变则从信号检测精度的角 度限制了信号的传递。 ◇影响光纤传输特性的包括 ·衰减 ■色散 ▣非线性效应
二、光纤的传输特性 从通信的角度，在研究信道问题时，人们 最关注的是信道引起的信号衰减和信号畸 变。信号衰减从能量的角度限制了信号的 传递，而信号畸变则从信号检测精度的角 度限制了信号的传递。 影响光纤传输特性的包括 ◼ 衰减 ◼ 色散 ◼ 非线性效应
