波分复用技术的发展 ◇1310nm/1550nm窗口的波分复用： 仍用于接入网，很少用于长距离传输 ◇1550nm窗口的密集波分复用DWDM): 广泛用于长距离传输 ◆1550nm窗口的稀疏波分复用(CWDM): 用于城域网
波分复用技术的发展 1310nm/1550nm窗口的波分复用: 仍用于接入网，很少用于长距离传输 1550nm窗口的密集波分复用(DWDM): 广泛用于长距离传输 1550nm窗口的稀疏波分复用(CWDM): 用于城域网
DWDM Dense Wavelength Division Multiplexer ◇TU-TG692 ◇信道间隔：nm量级 Δ2 △f 1.6nm 100G 0.8nm 50G 0.4nm 25G
DWDM Dense Wavelength Division Multiplexer ITU-T G692 信道间隔： nm量级 Dl Df 1.6nm 100G 0.8nm 50G 0.4nm 25G
Evolution of DWDM 64+channels Late 25-50 GHz spacing 1990's 16+channels 100-200 GHz spacing 1996 Dense WDM,integrated systems with network management,add-drop functions. Early 2-8 channels 1990's Passive WDM 》 200-400 GHz spacing Passive WDM components/parts 1980's 2 channels Wideband WDM 1310nm,1550nm
Frequency Wavelength Frequency Wavelength (THz) (nm) (THZ) (nm) 196.1 1528.77 193.1 1552.52 196.0 1529.55 193.0 1553.33 195.9 1530.33 192.9 1554.13 195.8 1531.12 195.8 1554.94 195.7 1531.9 192.7 1555.75
Frequency (THz) Wavelength (nm) Frequency (THz) Wavelength (nm) 196.1 1528.77 193.1 1552.52 196.0 1529.55 193.0 1553.33 195.9 1530.33 192.9 1554.13 195.8 1531.12 195.8 1554.94 195.7 1531.9 192.7 1555.75

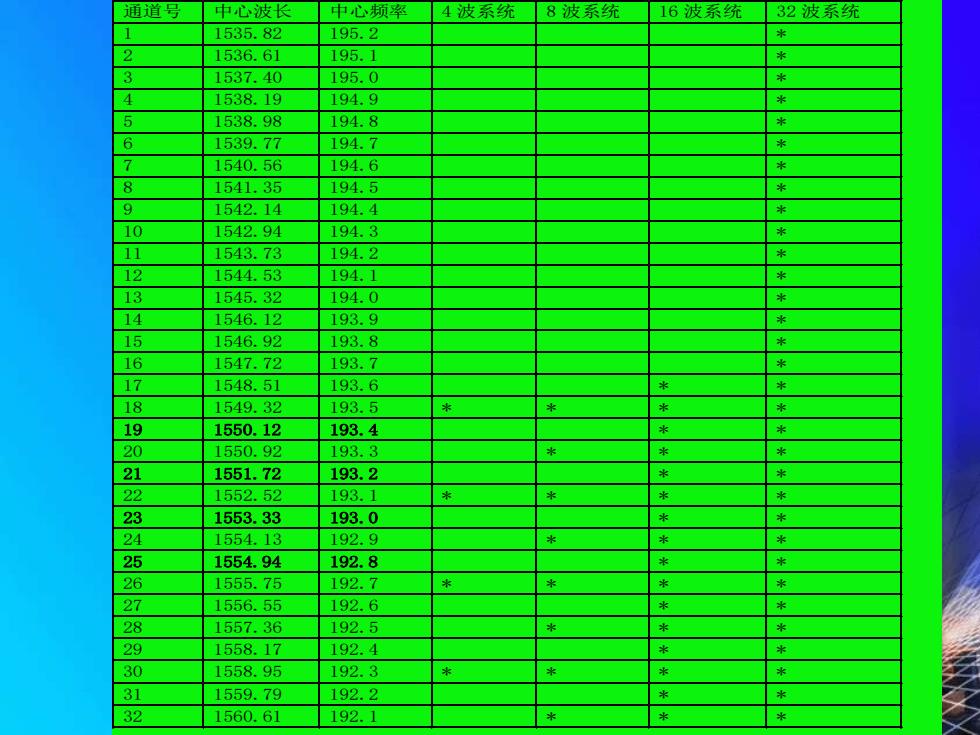

通道号 中心波长 中心频率 4波系统■8波系统 16波系统 32波系统 1535.82 195.2 2 1536.61 195.1 1537.40 195.0 4 1538.19 194.9 5 1538.98 194.8 6 1539.77 194.7 7 1540.56 194.6 8 1541.35 194.5 9 1542.14 194.4 米 10 1542.94 194.3 11 1543.73 194.2 12 1544.53 194.1 13 1545.32 194.0 14 1546.12 193.9 15 1546.92 193.8 16 1547.72 193.7 17 1548.51 193.6 18 1549.32 193.5 19 1550.12 193.4 20 1550.92 193.3 21 1551.72 193.2 22 1552.52 193.1 23 1553.33 193.0 24 1554.13 192.9 25 1554.94 192.8 26 1555.75 192.7 27 1556.55 192.6 28 1557.36 192.5 29 1558.17 192.4 30 1558.95 192.3 31 1559.79 192.2 32 1560.61 192.1
通道号 中心波长 中心频率 4 波系统 8 波系统 16 波系统 32 波系统 1 1535.82 195.2 * 2 1536.61 195.1 * 3 1537.40 195.0 * 4 1538.19 194.9 * 5 1538.98 194.8 * 6 1539.77 194.7 * 7 1540.56 194.6 * 8 1541.35 194.5 * 9 1542.14 194.4 * 10 1542.94 194.3 * 11 1543.73 194.2 * 12 1544.53 194.1 * 13 1545.32 194.0 * 14 1546.12 193.9 * 15 1546.92 193.8 * 16 1547.72 193.7 * 17 1548.51 193.6 * * 18 1549.32 193.5 * * * * 19 1550.12 193.4 * * 20 1550.92 193.3 * * * 21 1551.72 193.2 * * 22 1552.52 193.1 * * * * 23 1553.33 193.0 * * 24 1554.13 192.9 * * * 25 1554.94 192.8 * * 26 1555.75 192.7 * * * * 27 1556.55 192.6 * * 28 1557.36 192.5 * * * 29 1558.17 192.4 * * 30 1558.95 192.3 * * * * 31 1559.79 192.2 * * 32 1560.61 192.1 * * *
