QPSK的相干解调可以看成是与BPSK解调方法原理相同，在抑制掉载波相位和信道相位 的影响后，同相与正交两路分别进行与BPSK解调。在完成QPSK解调后，对解调信号的 同相和正交解调码元进行组合从而得到最后的解调信息。 三、实验系统的组成 本实验设备是由实验平台、信号发生器和终端计算机组成，使用DSP实现对BPSK 和QPSK解调实验的仿真。 四、实验系统功能 1 BPSK系统解调： 2QPSK系统解调： 五、实验步骤及内容 通过实验平台的菜单窗口提示，利用键盘选择菜单内容，逐级进入该实验操作界面， 根据操作步骤的提示，在实验平台观察解调数据结果。 具体步骤如下： 1、检查实验平台左上方和右下方的Power Switch是否处于关闭(OFF)状态： 2、检查实验平台的电源线是否连接正确，若连接正确，实验平台右下方的Power Ready指示灯会亮起： 3、将实验平台左上方的Power Switch置为开启(ON)状态，实验系统进入启动状 态，观察实验平台中部的显示屏直至进入“高级软件无线电教学系统”： 4、按下”确认（回车）”键进入系统实验列表： 5、选择“2”按Enter键，进入基带实验列表： 6、选择“2”按Enter键，屏幕显示“进入实验中，请稍候”提示框，直至进入基带解调 11
11 QPSK的相干解调可以看成是与BPSK解调方法原理相同，在抑制掉载波相位和信道相位 的影响后，同相与正交两路分别进行与BPSK解调。在完成QPSK解调后，对解调信号的 同相和正交解调码元进行组合从而得到最后的解调信息。 三、实验系统的组成 本实验设备是由实验平台、信号发生器和终端计算机组成，使用DSP实现对 BPSK 和QPSK解调实验的仿真。 四、实验系统功能 1 BPSK系统解调； 2 QPSK系统解调； 五、实验步骤及内容 通过实验平台的菜单窗口提示，利用键盘选择菜单内容，逐级进入该实验操作界面， 根据操作步骤的提示，在实验平台观察解调数据结果。 具体步骤如下： 1、检查实验平台左上方和右下方的Power Switch是否处于关闭（OFF）状态； 2、检查实验平台的电源线是否连接正确，若连接正确，实验平台右下方的Power Ready指示灯会亮起； 3、将实验平台左上方的Power Switch置为开启（ON）状态，实验系统进入启动状 态，观察实验平台中部的显示屏直至进入“高级软件无线电教学系统”； 4、按下”确认（回车）”键进入系统实验列表； 5、选择“2”按Enter键，进入基带实验列表； 6、选择“2”按Enter键，屏幕显示“进入实验中，请稍候”提示框，直至进入基带解调

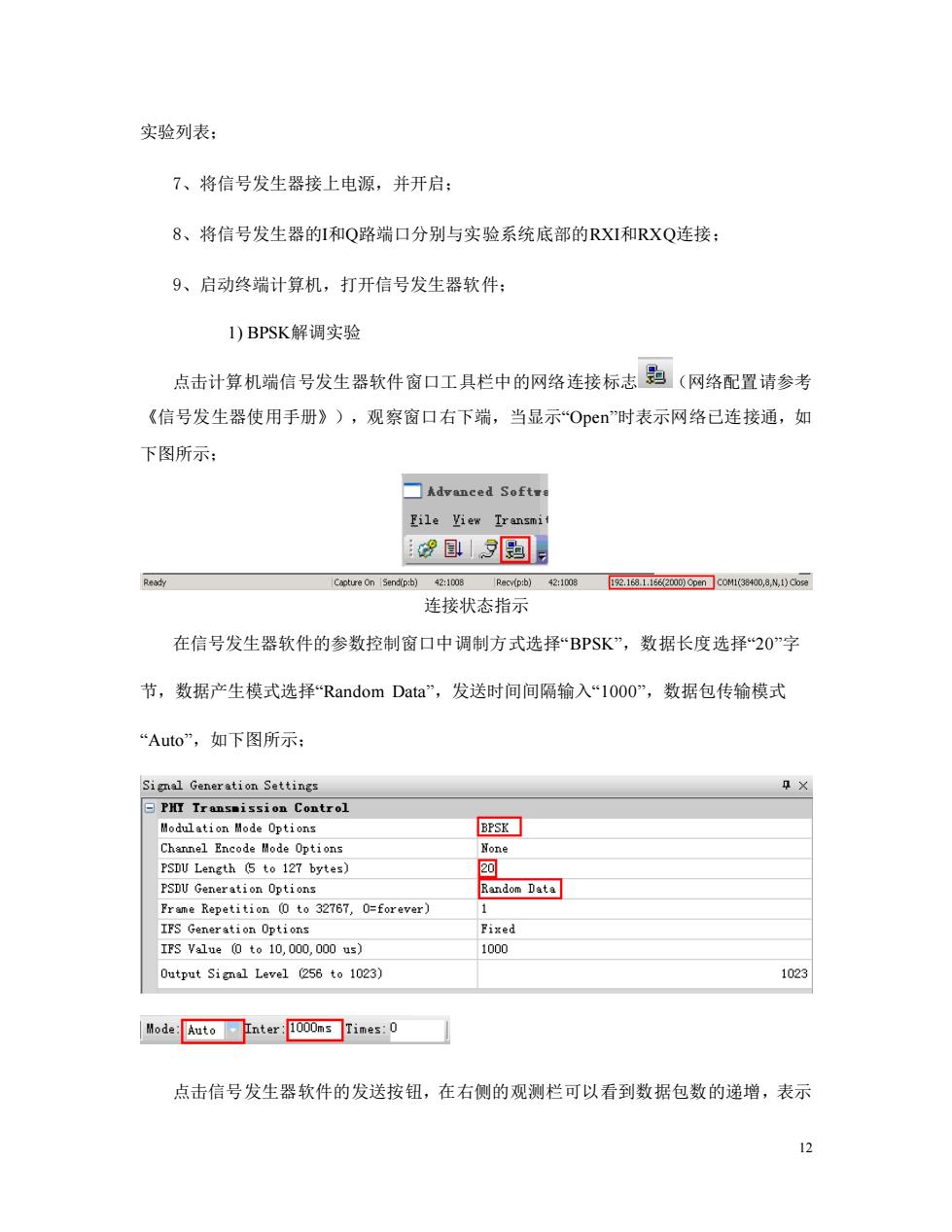

实验列表： 7、将信号发生器接上电源，并开启： 8、将信号发生器的I和Q路端口分别与实验系统底部的RXI和RXQ连接： 9、启动终端计算机，打开信号发生器软件： I)BPSK解调实验 点击计算机端信号发生器软件窗口工具栏中的网络连接标志马（网络配置请参考 《信号发生器使用手册》)，观察窗口右下端，当显示“Open时表示网络已连接通，如 下图所示： ☐Advanced Softre File View Transmit 8国国月 Ready Capture On Send(p:b) 42:1006 Recv(p:b) 42:1008 92.168.11620o0)Open c0MI38400,8N,1)Coa 连接状态指示 在信号发生器软件的参数控制窗口中调制方式选择“BPSK”,数据长度选择“20”字 节，数据产生模式选择Random Data”,发送时间间隔输入“I000”,数据包传输模式 “Auto”,如下图所示： Signal Generation Settings n x PHI Transmission Control Modulation Mode Options BPSK Channel Encode Mode Options None PSDU Length (5 to 127 bytes) 2四 PSDU Generation Options Random Data Frame Repetition (0 to 32767,0=forever) 1 IFS Generation Options Fixed IFS Value (0 to 10,000,000 us) 1000 Output Signal Level (256 to 1023) 1023 Mode: Auto Inter:1000ms Times:0 点击信号发生器软件的发送按钮，在右侧的观测栏可以看到数据包数的递增，表示 12
12 实验列表； 7、将信号发生器接上电源，并开启； 8、将信号发生器的I和Q路端口分别与实验系统底部的RXI和RXQ连接； 9、启动终端计算机，打开信号发生器软件； 1) BPSK解调实验 点击计算机端信号发生器软件窗口工具栏中的网络连接标志 （网络配置请参考 《信号发生器使用手册》），观察窗口右下端，当显示“Open”时表示网络已连接通，如 下图所示； 连接状态指示 在信号发生器软件的参数控制窗口中调制方式选择“BPSK”，数据长度选择“20”字 节，数据产生模式选择“Random Data”，发送时间间隔输入“1000”，数据包传输模式 “Auto”，如下图所示； 点击信号发生器软件的发送按钮，在右侧的观测栏可以看到数据包数的递增，表示
