至泵进口原理与结构10~Stoer阳极电热丝1D1狭缝输出至放大祥品电子源器和记录仪放餐狭缝B离子化室至泵仪器原理图Y较轻离于的路径10-7to出口狭缝较重离子的路径金属分析管离子收质谱仪的结构图集器000试样流电离室原理O离子束与结构T推斥极加速极聚焦狭缝*抽真空
原理与结构 电离室原理 与结构 仪器原理图
质量分析器原理磁铁m/e大到检测器质童分护室m/el加速后离子的动能(1/2)mv 2= e V磁铁V= [(2V)/(mle)]1/2接电离室在磁场存在下，带电离子按曲线轨迹飞行：离心力=向心力；mu?/R=HeV曲率半径：R=(m U) /eHo质谱方程式：m/e=(H2R)/2V离子在磁场中的轨道半径R取决于：mle、Ho、V改变加速电压V可以使不同m/e的离子进入检测器质谱分辨率=MI△M（分辨率与选定分子质量有关）
质量分析器原理 在磁场存在下，带电离子按曲线轨迹飞行； 离心力 =向心力；m 2 / R= H0 e V 曲率半径：R= (m ) / e H0 质谱方程式：m/e = (H0 2 R2 ) / 2V 离子在磁场中的轨道半径R取决于：m/e 、 H0 、 V 改变加速电压V, 可以使不同m/e 的离子进入检测器。 质谱分辨率= M / M （分辨率与选定分子质量有关） 加速后离子的动能: (1/2)m 2= e V = [(2V)/(m/e)]1/2
37相100对强度295087130of100110120130140150160708090203040506010mle图9-19化合物CgH18O的质谱图
554238818543206998|M2700102030405060708090100
55 M 0 10 20 30 40 50 60 70 80 90 100 42 27 69 10 80 90 100 60 50 30 20 40 70 % OF BASE PEAK 0 98 O

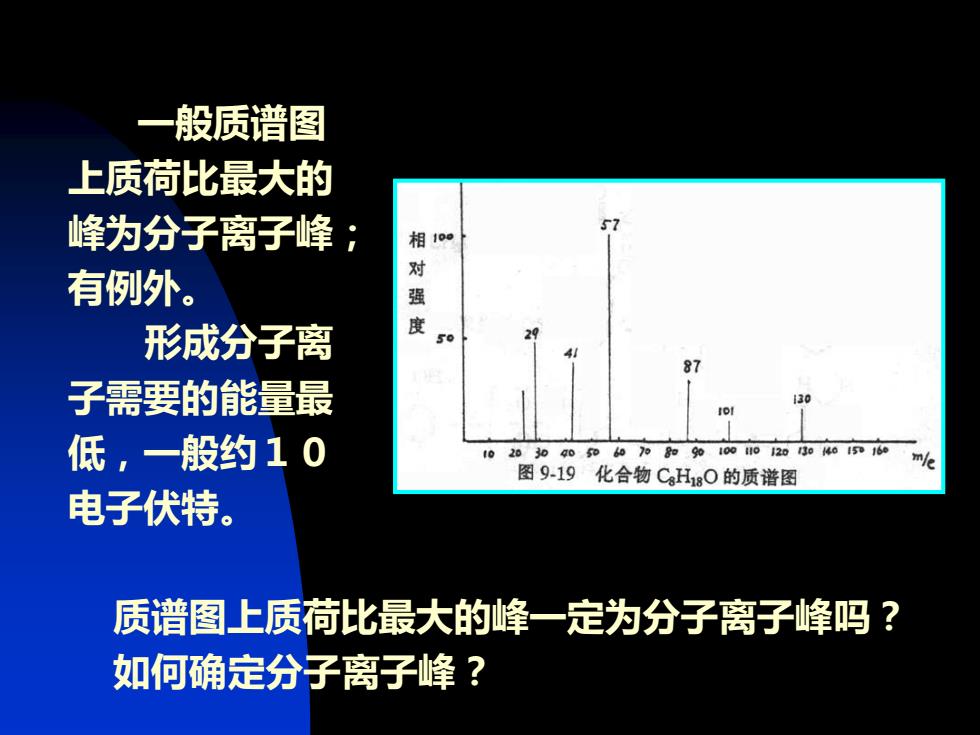

般质谱图上质荷比最大的峰为分子离子峰相100对有例外。强度形成分子离5087子需要的能量最低，一般约1011012013014015016010203040506070800000mle图9-19化合物CgH1：O的质谱图电子伏特。质谱图上质荷比最大的峰一定为分子离子峰吗？如何确定分子离子峰？
一般质谱图 上质荷比最大的 峰为分子离子峰； 有例外。 形成分子离 子需要的能量最 低，一般约１０ 电子伏特。 质谱图上质荷比最大的峰一定为分子离子峰吗？ 如何确定分子离子峰？
