热风干燥设备的分类 – 3、流化床干燥器： a、喷吹式；b、振动式；c、振吹式；d、单室式；e、多室式 – 4、气流干燥器： a、管式；b、旋风分离器式；c、空气喷泉式；e、综合式
热风干燥设备的分类 – 3、流化床干燥器： a、喷吹式；b、振动式；c、振吹式；d、单室式；e、多室式 – 4、气流干燥器： a、管式；b、旋风分离器式；c、空气喷泉式；e、综合式
热风干燥设备的分类 • 三、块状物料干燥设备： – 1、流化床干燥器。 – 2、喷吹式流化床干燥器。 – 3、振动流化床干燥器。 – 4、振动喷吹式流化床干燥器
热风干燥设备的分类 • 三、块状物料干燥设备： – 1、流化床干燥器。 – 2、喷吹式流化床干燥器。 – 3、振动流化床干燥器。 – 4、振动喷吹式流化床干燥器

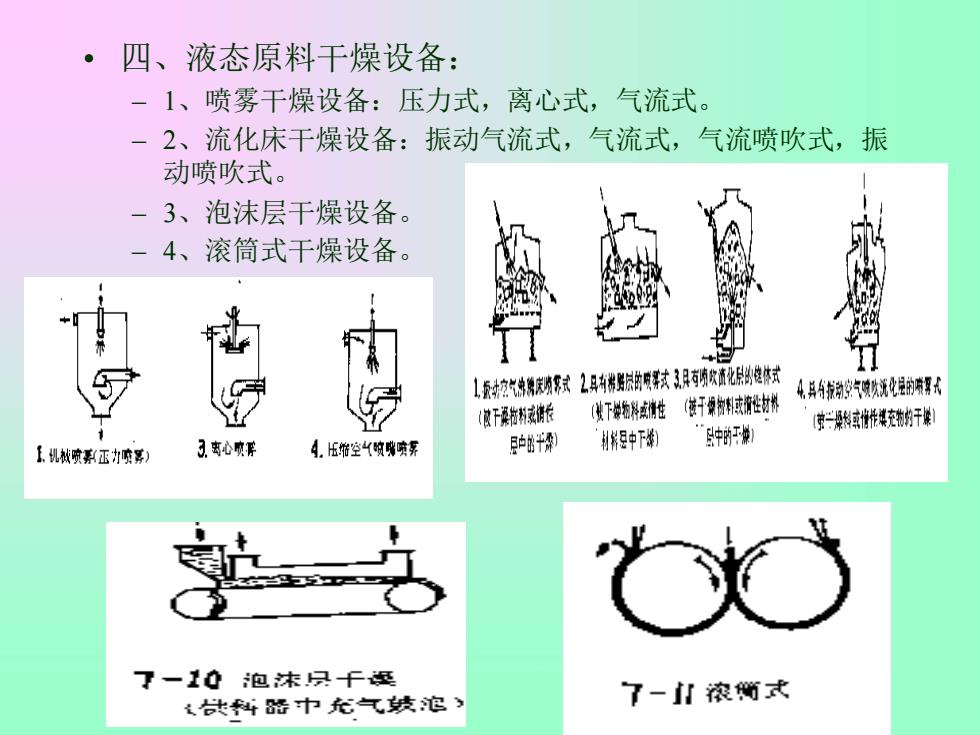

• 四、液态原料干燥设备： – 1、喷雾干燥设备：压力式，离心式，气流式。 – 2、流化床干燥设备：振动气流式，气流式，气流喷吹式，振 动喷吹式。 – 3、泡沫层干燥设备。 – 4、滚筒式干燥设备
• 四、液态原料干燥设备： – 1、喷雾干燥设备：压力式，离心式，气流式。 – 2、流化床干燥设备：振动气流式，气流式，气流喷吹式，振 动喷吹式。 – 3、泡沫层干燥设备。 – 4、滚筒式干燥设备
第二节 固定床和箱式干燥机 • 固定床干燥特点是结构简单， 容易制造，投资小，通用性强； 但设备安装不当易漏气，装卸 物料不便，生产率低。 • 烘房: 它一般由烤架、加热炉、 烟道、烟囱与烤架、烤盘等组 成。烤房为土木砖结构，周围 有保温层。 • 这种设备的优点是升温排湿快， 烤房较高，空间利用率较大， 热能利用较好。缺点是操作劳 动强度大。 • 主要用于小批量土特产品、果 品的干制。还可以在这类烘房 内，利用蒸汽管道，间接加热， 制作果脯等产品
第二节 固定床和箱式干燥机 • 固定床干燥特点是结构简单， 容易制造，投资小，通用性强； 但设备安装不当易漏气，装卸 物料不便，生产率低。 • 烘房: 它一般由烤架、加热炉、 烟道、烟囱与烤架、烤盘等组 成。烤房为土木砖结构，周围 有保温层。 • 这种设备的优点是升温排湿快， 烤房较高，空间利用率较大， 热能利用较好。缺点是操作劳 动强度大。 • 主要用于小批量土特产品、果 品的干制。还可以在这类烘房 内，利用蒸汽管道，间接加热， 制作果脯等产品
固定床干燥设备 • 2、循环干燥仓： • 组成：热风装置，循环装置，料仓 • 特点：干燥速度快，处理量大，有贮存仓的作用。 • 搅拌器作用：降低干燥室垂直方向水分梯度。 均化空隙，增加通风均匀性
固定床干燥设备 • 2、循环干燥仓： • 组成：热风装置，循环装置，料仓 • 特点：干燥速度快，处理量大，有贮存仓的作用。 • 搅拌器作用：降低干燥室垂直方向水分梯度。 均化空隙，增加通风均匀性
