电子特越女学 Bversity af Electroale Sclec ad Techology efChia /966 超宽带电磁学及应用 授课教师杨宏春

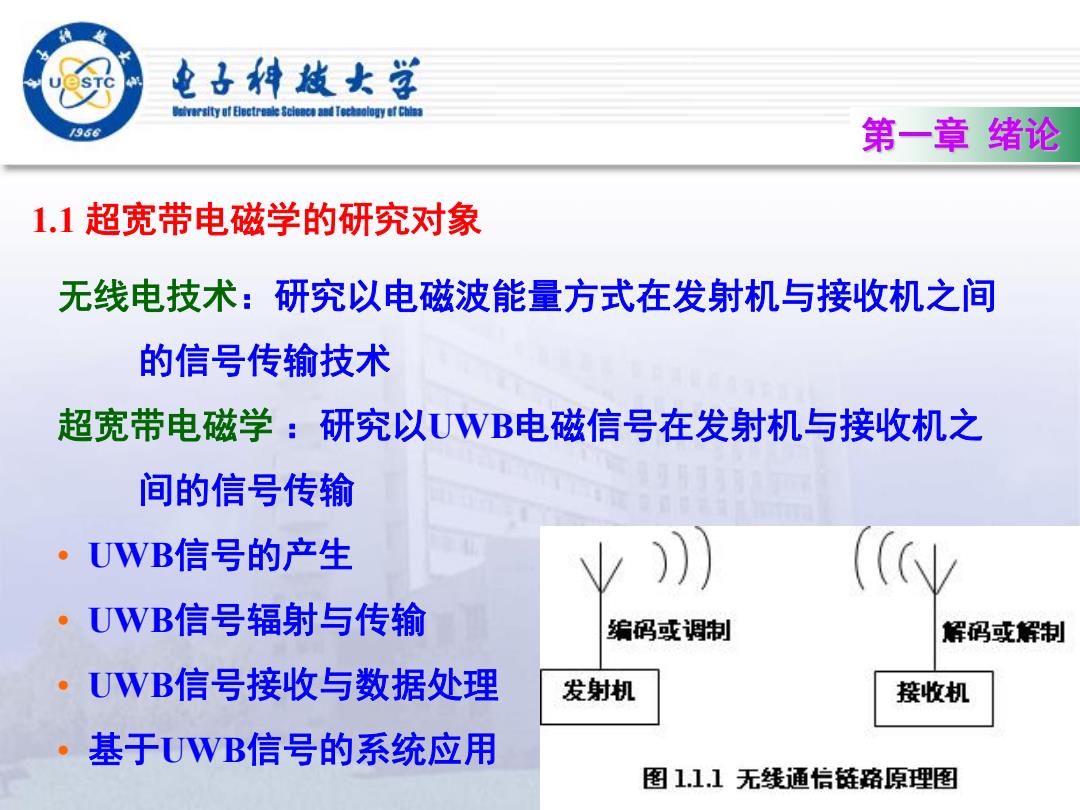

电士件越女学 ftyf日ectreale8 clec and Tecology af C国 966 第一章绪论 1.1超宽带电磁学的研究对象 无线电技术：研究以电磁波能量方式在发射机与接收机之间 的信号传输技术 超宽带电磁学：研究以UWB电磁信号在发射机与接收机之 间的信号传输 ·UWB信号的产生 UWB信号辐射与传输 编码或调电制 解码或解制 ·UWB信号接收与数据处理 发射机 接收机 ·基于UWB信号的系统应用 图1.1.1无线通信链路原理图
无线电技术：研究以电磁波能量方式在发射机与接收机之间 的信号传输技术 超宽带电磁学 ：研究以UWB电磁信号在发射机与接收机之 间的信号传输 • UWB信号的产生 • UWB信号辐射与传输 • UWB信号接收与数据处理 • 基于UWB信号的系统应用 1.1 超宽带电磁学的研究对象
电士件越女学 sity of Eectreale8 clenc and Tecoloy af Ch袖国 第一章绪论 1.2超宽带电磁学技术发展概述 1.2.1由宽带向窄带发展的无线电技术 莫尔斯电报工作原理：信号由键控一个载波信号的开和关来代 表用不同的传号（点）和空号（划线）表示字母特征。 ·中等信息速率约每分钟25字，相当于信号带宽为101Hz; ·发射机产生的冲击信号带宽为104Hz。 困难与局限 ·信号占用了比通信所需带宽宽得多的频谱，使得电台间的干 扰十分明显；
1.2.1 由宽带向窄带发展的无线电技术 莫尔斯电报工作原理：信号由键控一个载波信号的开和关来代 表用不同的传号(点)和空号(划线)表示字母特征。 • 中等信息速率约每分钟25字，相当于信号带宽为 101 Hz ； • 发射机产生的冲击信号带宽为 10 4 Hz。 困难与局限 • 信号占用了比通信所需带宽宽得多的频谱，使得电台间的干 扰十分明显； 1.2 超宽带电磁学技术发展概述

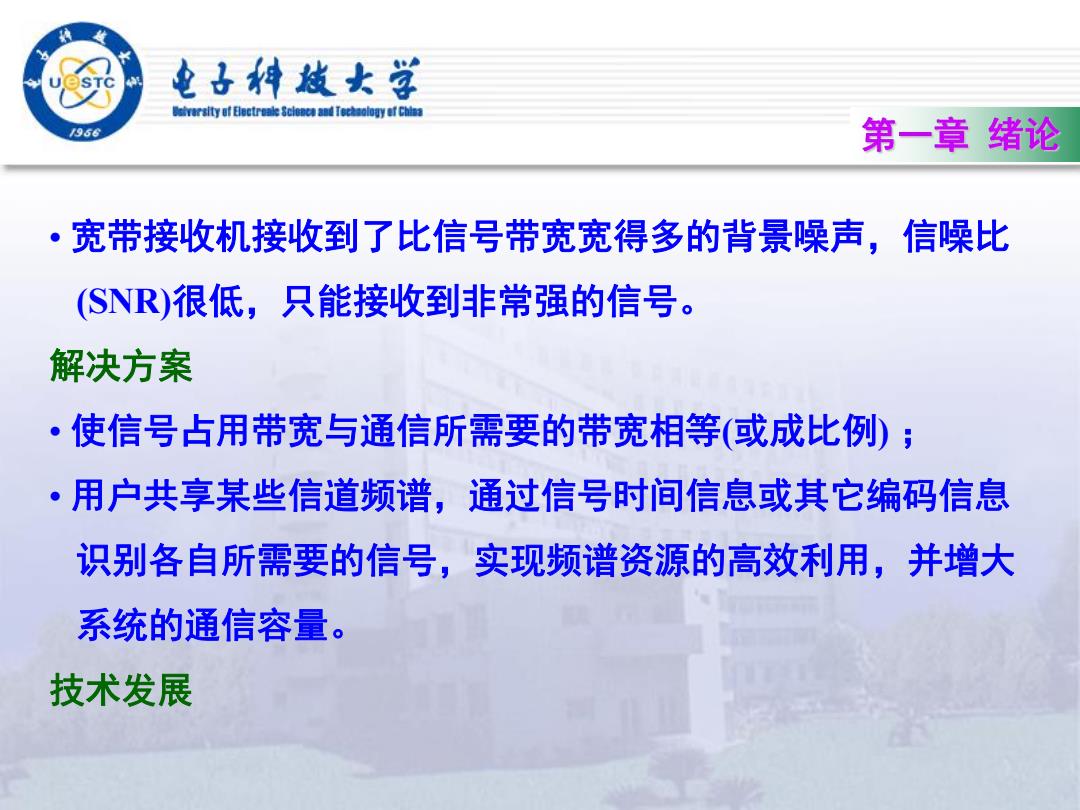

电士件越女学 ityf日ectreale8 clec and Tecology af C国 966 第一章绪论 •宽带接收机接收到了比信号带宽宽得多的背景噪声，信噪比 (SNR)很低，只能接收到非常强的信号。 解决方案 •使信号占用带宽与通信所需要的带宽相等（或成比例）； •用户共享某些信道频谱，通过信号时间信息或其它编码信息 识别各自所需要的信号，实现频谱资源的高效利用，并增大 系统的通信容量。 技术发展
• 宽带接收机接收到了比信号带宽宽得多的背景噪声，信噪比 (SNR)很低，只能接收到非常强的信号。 解决方案 • 使信号占用带宽与通信所需要的带宽相等(或成比例) ； • 用户共享某些信道频谱，通过信号时间信息或其它编码信息 识别各自所需要的信号，实现频谱资源的高效利用，并增大 系统的通信容量。 技术发展
电士件越女学 ityf日ectreale8 clec and Tecology af C国 966 第一章绪论 ·1903年，查尔斯·斯坦梅茨为了产生无线电信号载波，发明了 机械的高频交流发电机； ·1905年，加拿大的雷金纳德·费森登利用该交流发电机，发明 了幅度调制(A①的话音发射机，实现了数百英里话音传输； ·1913年，哈罗德.D阿诺德Harold D.Amold)发明了放大电子 管，使得大西洋沿岸和太平洋沿岸的通话变成可能； ·1915年，出现了第一个大西洋彼岸的无线电发射系统
• 1903年 ，查尔斯斯坦梅茨为了产生无线电信号载波，发明了 机械的高频交流发电机； • 1905年，加拿大的雷金纳德费森登利用该交流发电机，发明 了幅度调制(AM)的话音发射机，实现了数百英里话音传输； • 1913年，哈罗德D阿诺德(Harold D. Amold)发明了放大电子 管，使得大西洋沿岸和太平洋沿岸的通话变成可能； • 1915年，出现了第一个大西洋彼岸的无线电发射系统
