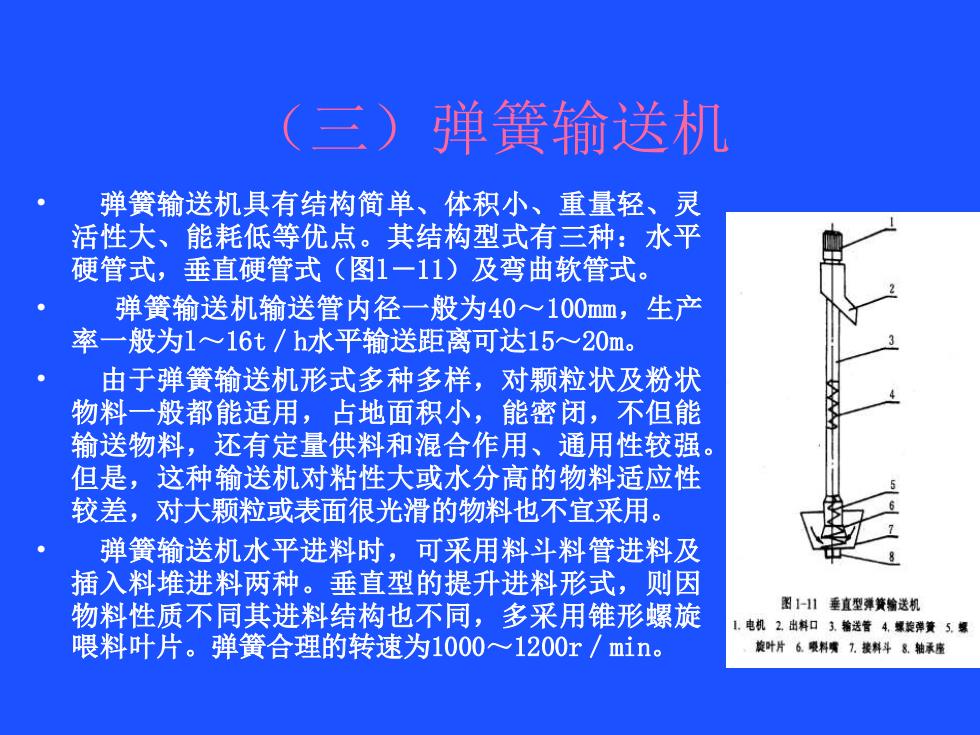

（三）弹簧输送机 • 弹簧输送机具有结构简单、体积小、重量轻、灵 活性大、能耗低等优点。其结构型式有三种：水平 硬管式，垂直硬管式（图l－11）及弯曲软管式。 • 弹簧输送机输送管内径一般为40～100mm，生产 率一般为l～16t／h水平输送距离可达15～20m。 • 由于弹簧输送机形式多种多样，对颗粒状及粉状 物料一般都能适用，占地面积小，能密闭，不但能 输送物料，还有定量供料和混合作用、通用性较强。 但是，这种输送机对粘性大或水分高的物料适应性 较差，对大颗粒或表面很光滑的物料也不宜采用。 • 弹簧输送机水平进料时，可采用料斗料管进料及 插入料堆进料两种。垂直型的提升进料形式，则因 物料性质不同其进料结构也不同，多采用锥形螺旋 喂料叶片。弹簧合理的转速为1000～1200r／min
（三）弹簧输送机 • 弹簧输送机具有结构简单、体积小、重量轻、灵 活性大、能耗低等优点。其结构型式有三种：水平 硬管式，垂直硬管式（图l－11）及弯曲软管式。 • 弹簧输送机输送管内径一般为40～100mm，生产 率一般为l～16t／h水平输送距离可达15～20m。 • 由于弹簧输送机形式多种多样，对颗粒状及粉状 物料一般都能适用，占地面积小，能密闭，不但能 输送物料，还有定量供料和混合作用、通用性较强。 但是，这种输送机对粘性大或水分高的物料适应性 较差，对大颗粒或表面很光滑的物料也不宜采用。 • 弹簧输送机水平进料时，可采用料斗料管进料及 插入料堆进料两种。垂直型的提升进料形式，则因 物料性质不同其进料结构也不同，多采用锥形螺旋 喂料叶片。弹簧合理的转速为1000～1200r／min

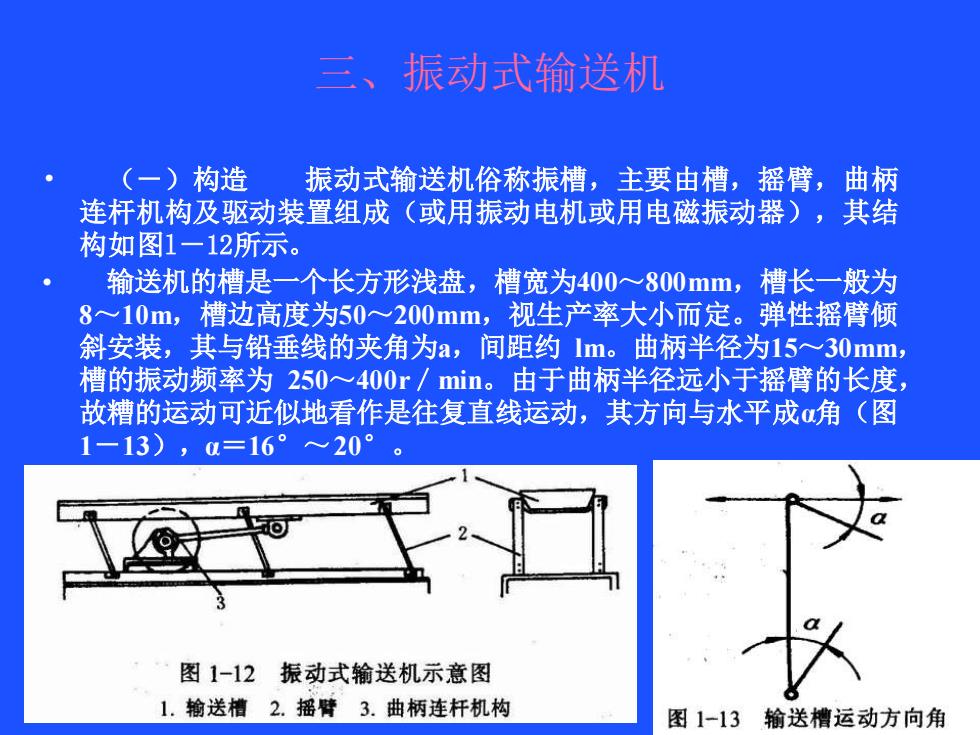

三、振动式输送机 • （－）构造 振动式输送机俗称振槽，主要由槽，摇臂，曲柄 连杆机构及驱动装置组成（或用振动电机或用电磁振动器），其结 构如图l－12所示。 • 输送机的槽是一个长方形浅盘，槽宽为400～800mm，槽长一般为 8～10m，槽边高度为50～200mm，视生产率大小而定。弹性摇臂倾 斜安装，其与铅垂线的夹角为a，间距约 lm。曲柄半径为15～30mm， 槽的振动频率为 250～400r／min。由于曲柄半径远小于摇臂的长度， 故糟的运动可近似地看作是往复直线运动，其方向与水平成α角（图 1－13），α＝16°～20°
三、振动式输送机 • （－）构造 振动式输送机俗称振槽，主要由槽，摇臂，曲柄 连杆机构及驱动装置组成（或用振动电机或用电磁振动器），其结 构如图l－12所示。 • 输送机的槽是一个长方形浅盘，槽宽为400～800mm，槽长一般为 8～10m，槽边高度为50～200mm，视生产率大小而定。弹性摇臂倾 斜安装，其与铅垂线的夹角为a，间距约 lm。曲柄半径为15～30mm， 槽的振动频率为 250～400r／min。由于曲柄半径远小于摇臂的长度， 故糟的运动可近似地看作是往复直线运动，其方向与水平成α角（图 1－13），α＝16°～20°

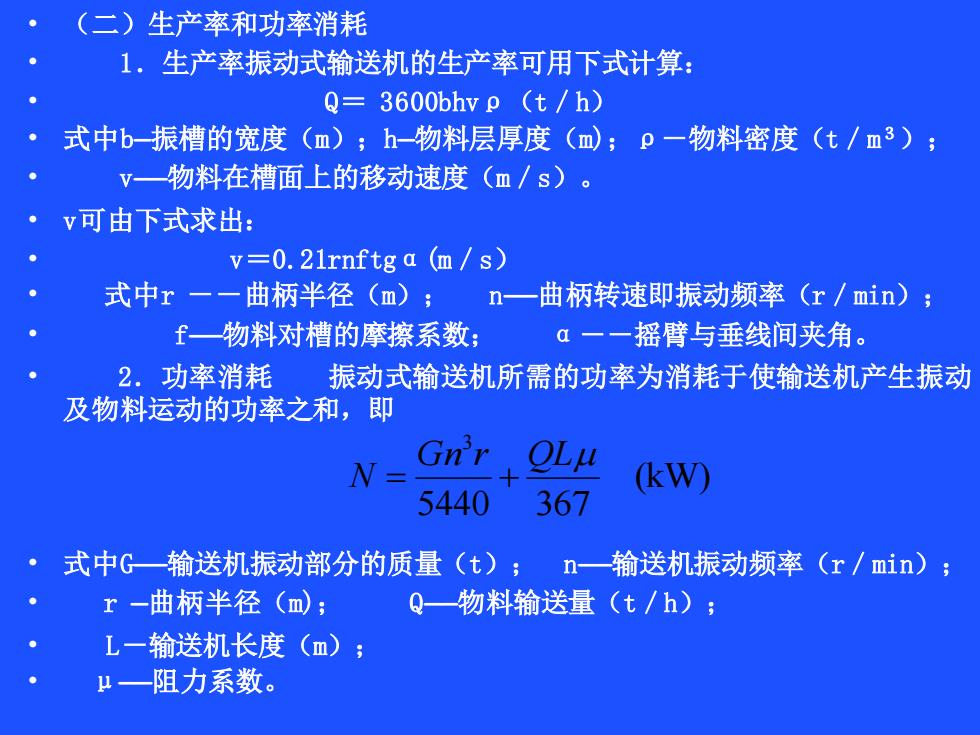

• （二）生产率和功率消耗 • 1．生产率振动式输送机的生产率可用下式计算： • Q＝ 3600bhvρ（t／h） • 式中b—振槽的宽度（m）；h—物料层厚度（m)；ρ―物料密度（t／m３）； • v——物料在槽面上的移动速度（m／s）。 • v可由下式求出： • v＝0.21rnftgα(m／s） • 式中r －－曲柄半径（m）； n——曲柄转速即振动频率（r／min）； • f——物料对槽的摩擦系数； α――摇臂与垂线间夹角。 • 2．功率消耗 振动式输送机所需的功率为消耗于使输送机产生振动 及物料运动的功率之和，即 • 式中G——输送机振动部分的质量（t）； n——输送机振动频率（r／min）； • r —曲柄半径（m)； Q——物料输送量（t／h）； • L－输送机长度（m）； • μ——阻力系数。 (kW) 5440 367 3 Gn r QL N = +
• （二）生产率和功率消耗 • 1．生产率振动式输送机的生产率可用下式计算： • Q＝ 3600bhvρ（t／h） • 式中b—振槽的宽度（m）；h—物料层厚度（m)；ρ―物料密度（t／m３）； • v——物料在槽面上的移动速度（m／s）。 • v可由下式求出： • v＝0.21rnftgα(m／s） • 式中r －－曲柄半径（m）； n——曲柄转速即振动频率（r／min）； • f——物料对槽的摩擦系数； α――摇臂与垂线间夹角。 • 2．功率消耗 振动式输送机所需的功率为消耗于使输送机产生振动 及物料运动的功率之和，即 • 式中G——输送机振动部分的质量（t）； n——输送机振动频率（r／min）； • r —曲柄半径（m)； Q——物料输送量（t／h）； • L－输送机长度（m）； • μ——阻力系数。 (kW) 5440 367 3 Gn r QL N = +

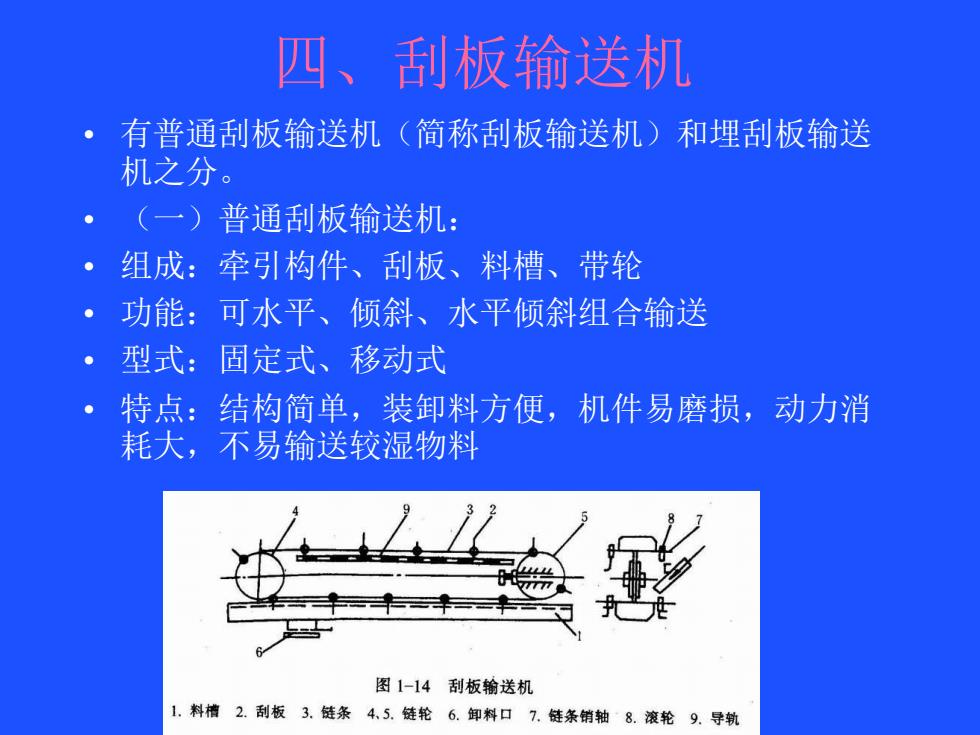

四、刮板输送机 • 有普通刮板输送机（简称刮板输送机）和埋刮板输送 机之分。 • （一）普通刮板输送机： • 组成：牵引构件、刮板、料槽、带轮 • 功能：可水平、倾斜、水平倾斜组合输送 • 型式：固定式、移动式 • 特点：结构简单，装卸料方便，机件易磨损，动力消 耗大，不易输送较湿物料
四、刮板输送机 • 有普通刮板输送机（简称刮板输送机）和埋刮板输送 机之分。 • （一）普通刮板输送机： • 组成：牵引构件、刮板、料槽、带轮 • 功能：可水平、倾斜、水平倾斜组合输送 • 型式：固定式、移动式 • 特点：结构简单，装卸料方便，机件易磨损，动力消 耗大，不易输送较湿物料
第三节 刮板输送机
第三节 刮板输送机
