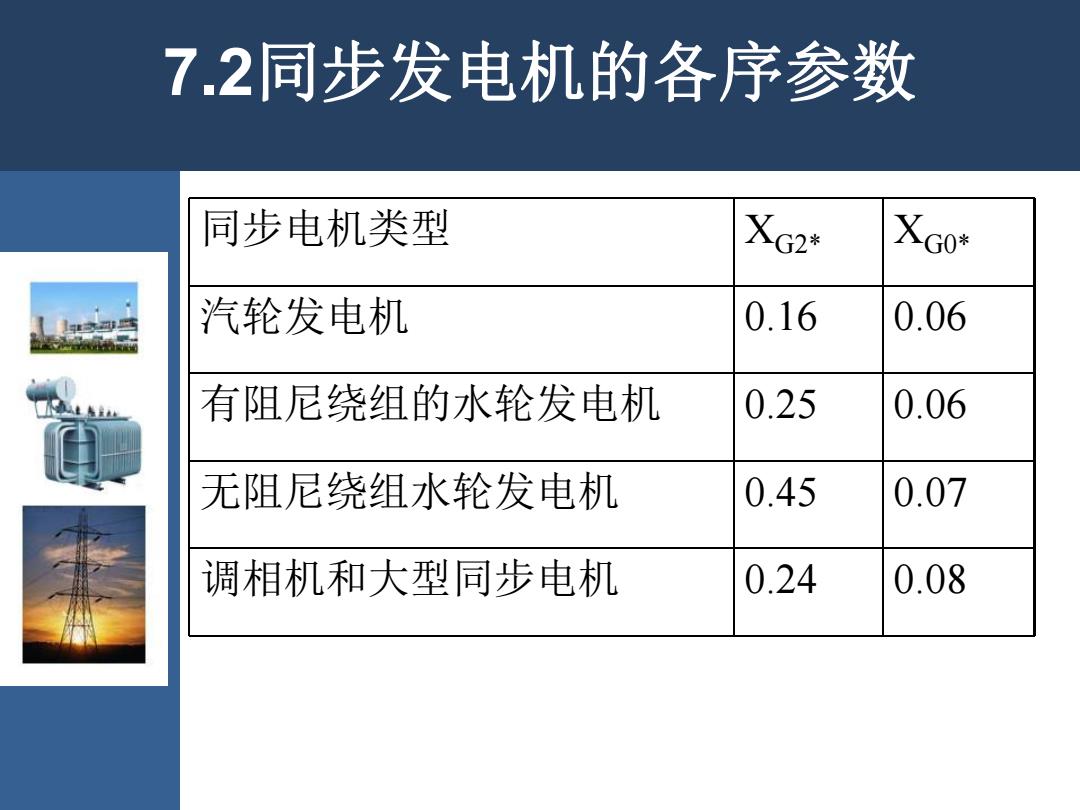

7.2同步发电机的各序参数 同步电机类型 XG2* XGo* 汽轮发电机 0.16 0.06 有阻尼绕组的水轮发电机 0.25 0.06 无阻尼绕组水轮发电机 0.45 0.07 调相机和大型同步电机 0.24 0.08
7.2同步发电机的各序参数 同步电机类型 XG2* XG0* 汽轮发电机 0.16 0.06 有阻尼绕组的水轮发电机 0.25 0.06 无阻尼绕组水轮发电机 0.45 0.07 调相机和大型同步电机 0.24 0.08
7.2同步发电机的各序参数 讨论： 当发电机定子绕组中通过负序基频电流时， 它产生的负序旋转磁场与转子之间有两倍 转速的相对运动，因此，同步发电机的负 序电抗是不等于其正序电抗的。 发电机的零序电抗只由定子线圈的等值漏 磁通决定，与发电机内部绕组的结构有关
7.2同步发电机的各序参数 • 讨论： • 当发电机定子绕组中通过负序基频电流时， 它产生的负序旋转磁场与转子之间有两倍 转速的相对运动，因此，同步发电机的负 序电抗是不等于其正序电抗的。 • 发电机的零序电抗只由定子线圈的等值漏 磁通决定，与发电机内部绕组的结构有关
7.3变压器的各序参数和等效电路 ● 7.3.1普通变压器的各序参数 变压器的正序、负序和零序电路具有相同的 形状且和前面给出的等效电路完全一致， 注意双绕组变压器的画法略有变化，有 XI+XII=XT 短路分析时，略去电阻与电导 Xm X XⅡ Xm (a)双绕组变压器 (b)三绕组变压器
7.3 变压器的各序参数和等效电路 • 7.3.1 普通变压器的各序参数 • 变压器的正序、负序和零序电路具有相同的 形状且和前面给出的等效电路完全一致， • 注意双绕组变压器的画法略有变化，有 XI+XII=XT ， (a) 双绕组变压器 (b) 三绕组变压器 短路分析时，略去电阻与电导
