场效应管的分类： N沟道 增强型 MOSFET P沟道 (IGFET) N沟道 FET 绝缘栅型 耗尽型 场效应管 P沟道 JFET N沟道 (耗尽型) 结型 P沟道 耗尽型：场效应管没有加偏置电压时，就有导电沟道存在 增强型：场效应管没有加偏置电压时，没有导电沟道
场效应管的分类： P沟道 耗尽型 P沟道 P沟道 N沟道 增强型 N沟道 N沟道 （耗尽型） FET 场效应管 JFET 结型 MOSFET 绝缘栅型 (IGFET) 耗尽型：场效应管没有加偏置电压时，就有导电沟道存在 增强型：场效应管没有加偏置电压时，没有导电沟道

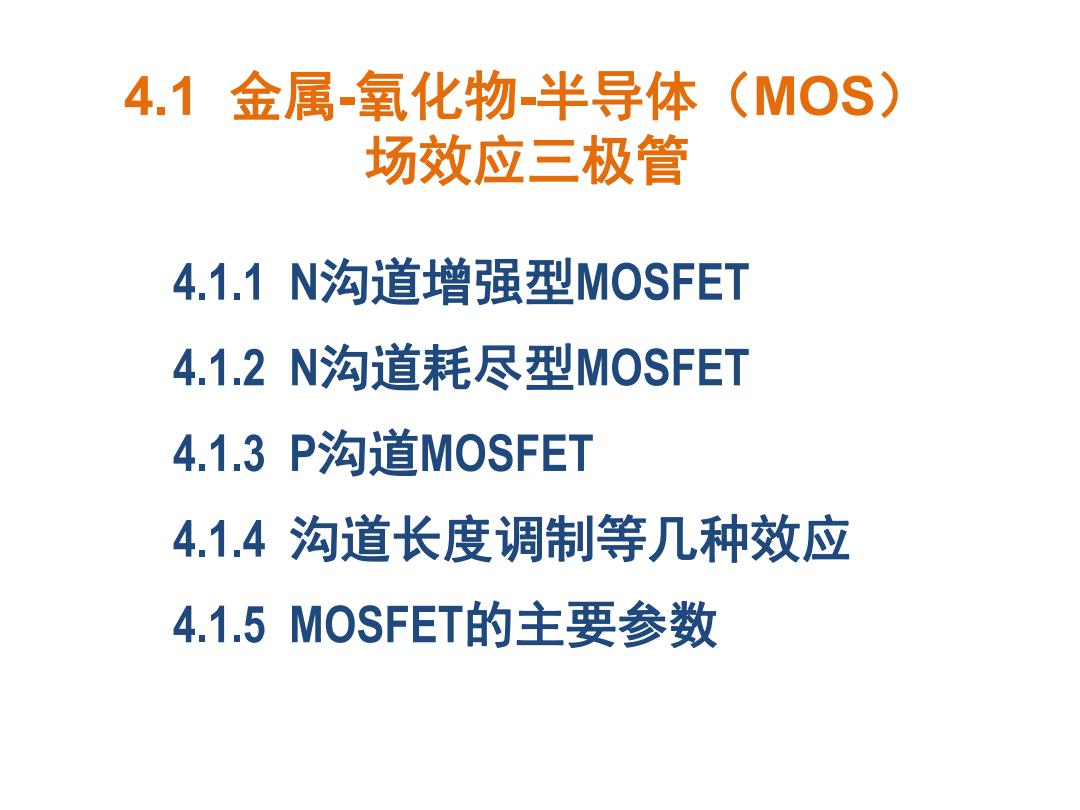

4.1金属-氧化物-半导体（MOS) 场效应三极管 4.1.1N沟道增强型M0SFET 4.1.2N沟道耗尽型M0SFET 4.1.3P沟道MOSFET 4.1.4沟道长度调制等几种效应 4.1.5M0SFET的主要参数
4.1 金属-氧化物-半导体（MOS） 场效应三极管 4.1.1 N沟道增强型MOSFET 4.1.2 N沟道耗尽型MOSFET 4.1.3 P沟道MOSFET 4.1.4 沟道长度调制等几种效应 4.1.5 MOSFET的主要参数
4.1.1N沟道增强型MOSFET 1.结构 L：沟道长度 W:沟道宽度 tx：绝缘层厚度 通常W>L 绝缘体 沟道， 栅极g 二氧化硅绝缘层 (Si02) 铝电极 (A1) N OX N P型衬底 源极s 漏极d
4.1.1 N沟道增强型MOSFET 1. 结构 L ：沟道长度 W ：沟道宽度 tox ：绝缘层厚度 通常 W > L 绝缘体 沟道 栅极 g 铝电极 （Al） 二氧化硅绝缘层 （SiO2） 源极 s 漏极 d L W N ＋ N ＋ P 型衬底 tox

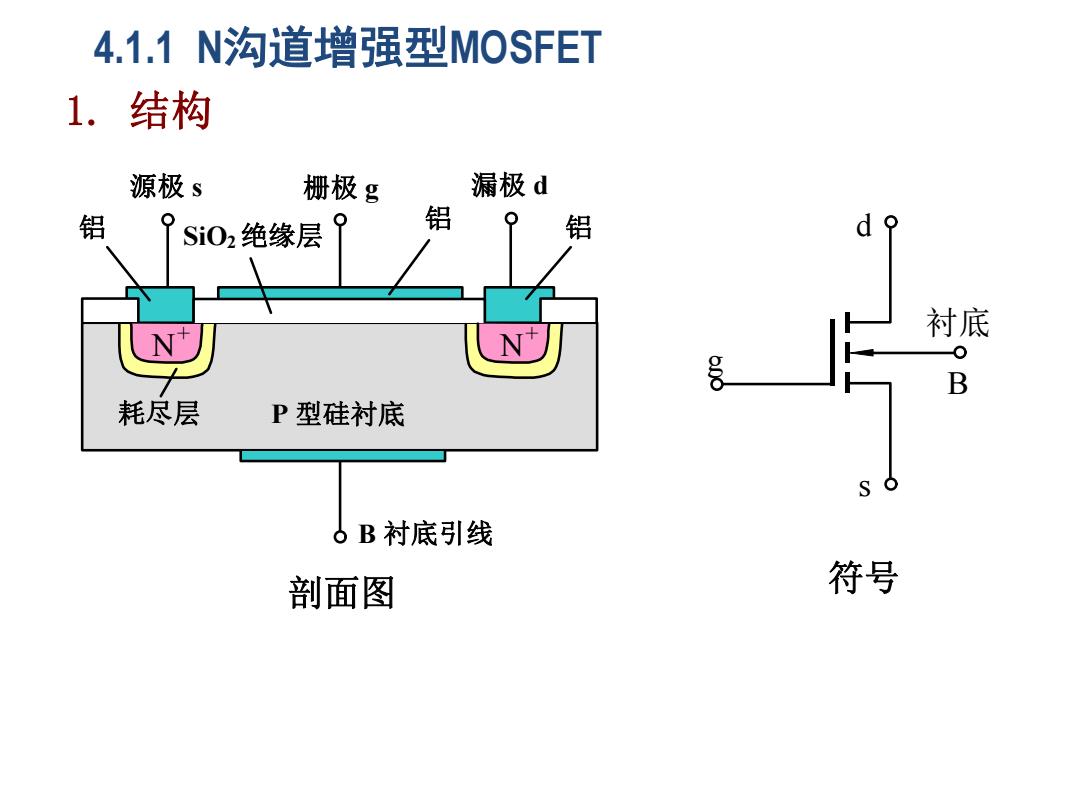

4.1.1N沟道增强型MOSFET 1.结构 源极s 栅极g 漏极d 铝 Si02绝缘层 铝 铝 o 衬底 N B 耗尽层 P型硅衬底 。B衬底引线 剖面图 符号
4.1.1 N沟道增强型MOSFET 剖面图 d g s B 衬底 符号 铝 源极 s SiO2绝缘层 栅极 g 漏极 d 铝 铝 耗尽层 P 型硅衬底 B 衬底引线 N ＋ N ＋ 1. 结构
