近代物理实验》 压电陶瓷的压电常数测量 房文静 近代物理实验》 中圆不油大号国 IINAUXIV生YOp2OL曰

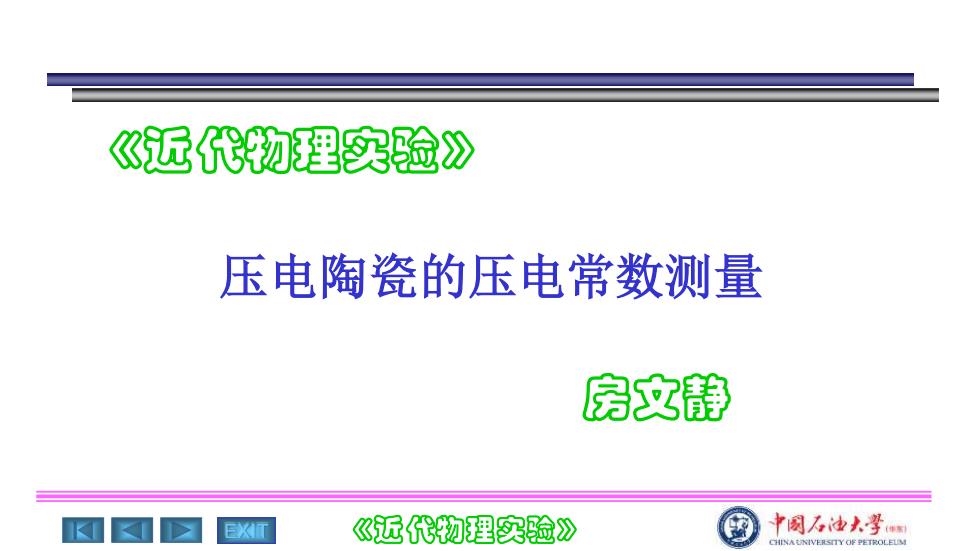

EXIT 《近代物理实验》 《近代物理实验》 压电陶瓷的压电常数测量 房文静
压电陶瓷的压电常数测量 压电效应及压电材料简介 压电陶瓷的极化与压电性 压电陶瓷的正压电效应和逆压电效应 压电常数的测量原理 实验43压电陶瓷的压电常数测量 《近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 压电陶瓷的压电常数测量 ◼ 压电效应及压电材料简介 ◼ 压电陶瓷的极化与压电性 ◼ 压电陶瓷的正压电效应和逆压电效应 ◼ 压电常数的测量原理 ◼ 实验4-3 压电陶瓷的压电常数测量
压电效应及压电材料简介 压电效应：是电介质材料中一种机械能与电能互换的现象。 正压电效应：机械能转化为电能的现象。 逆压电效应：电能转化为机械能的现象。 >压电材料：晶格内原子间特殊排列方式，有应力场与电场耦合效应 的材料。 分类：压电单晶体、压电聚合物、压电复合材料 压电多晶体（压电陶瓷） 近代物理实验》 中圆不油大号陶 IINAUXIV作YOp2OL曰
EXIT 《近代物理实验》 ➢ 压电效应：是电介质材料中一种机械能与电能互换的现象。 正压电效应：机械能转化为电能的现象。 逆压电效应：电能转化为机械能的现象。 ➢ 压电材料：晶格内原子间特殊排列方式，有应力场与电场耦合效应 的材料。 分类：压电单晶体、压电聚合物、压电复合材料 压电多晶体（压电陶瓷） 压电效应及压电材料简介
压电陶瓷的极化与压电性 压电陶瓷：具有类似铁磁性材料的电畴结构。 具有压电性的压电陶瓷是一种经过极化处理后的人 工多晶铁电体。 自由电荷 七+++++ 束缚电荷 (a未极化的陶瓷 ()正在极化的陶瓷 (©)极化后的陶宽 +++七+ 自由电荷 压电陶瓷的极化 束缚电荷和自由电荷排列示意图 《巛近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 ➢ 压电陶瓷：具有类似铁磁性材料的电畴结构。 具有压电性的压电陶瓷是一种经过极化处理后的人 工多晶铁电体。 压电陶瓷的极化与压电性 束缚电荷和自由电荷排列示意图 − − − − − − + + + + + + + + + + + + − − − − − − 自由电荷 自由电荷 束缚电荷

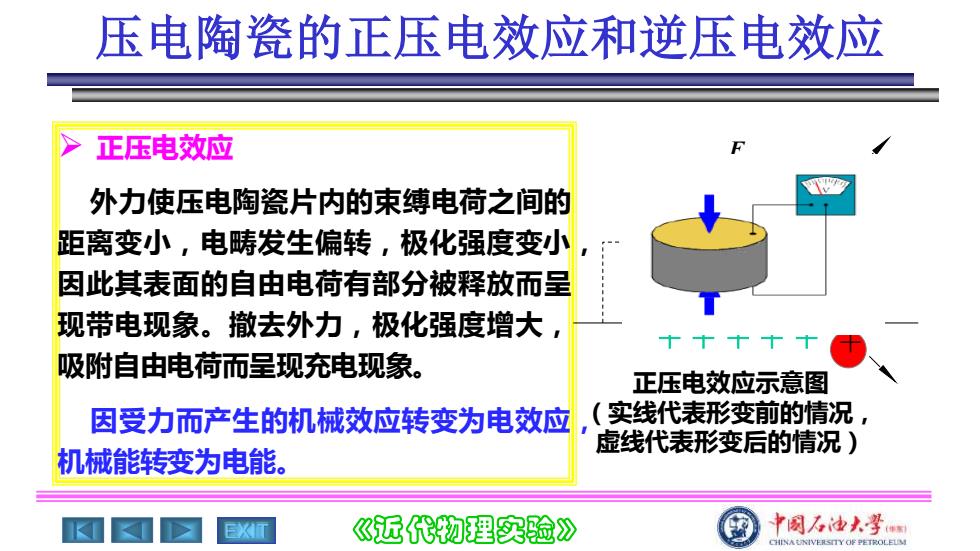

压电陶瓷的正压电效应和逆压电效应 正压电效应 外力使压电陶瓷片内的束缚电荷之间的 距离变小，电畴发生偏转，极化强度变小 因此其表面的自由电荷有部分被释放而呈 现带电现象。撤去外力，极化强度增大 十十十十 吸附自由电荷而呈现充电现象。 正压电效应示意图 因受力而产生的机械效应转变为电效应，（实线代表形变前的情况， 虚线代表形变后的情况) 机械能转变为电能。 近代物理实验》 中圆不油大号国 IINAUXIV生YOp2OL曰
EXIT 《近代物理实验》 ➢ 正压电效应 外力使压电陶瓷片内的束缚电荷之间的 距离变小，电畴发生偏转，极化强度变小， 因此其表面的自由电荷有部分被释放而呈 现带电现象。撤去外力，极化强度增大， 吸附自由电荷而呈现充电现象。 因受力而产生的机械效应转变为电效应， 机械能转变为电能。 压电陶瓷的正压电效应和逆压电效应 ＋ ＋ ＋ ＋ ＋ － － － － － － － － － － ＋ ＋ ＋ ＋ ＋ 极化方向 正压电效应示意图 （实线代表形变前的情况， 虚线代表形变后的情况） F － ＋
