同步电动机 记录纸 ☐同步电动机 衰减器 参比 -3 光源 光栅 检测器 切光器 试样 单色仪 滤波器 调制器 前置 放大器 同步整流器 放大
二、Fou rier?变换红外光谱仪(FTR) Fourier变换红外光谱仪没有色散元件，主 要由光源（硅碳棒、高压汞灯）、Michelson干涉仪、 检测器、计算机和记录仪组成。 核心部分为Michelson干涉仪，它将光源来的 信号以干涉图的形式送往计算机进行Fourier?变换的 数学处理，最后将干涉图还原成光谱图。 它与色散型红外光度计的主要区别在于干涉 仪和电子计算机两部分

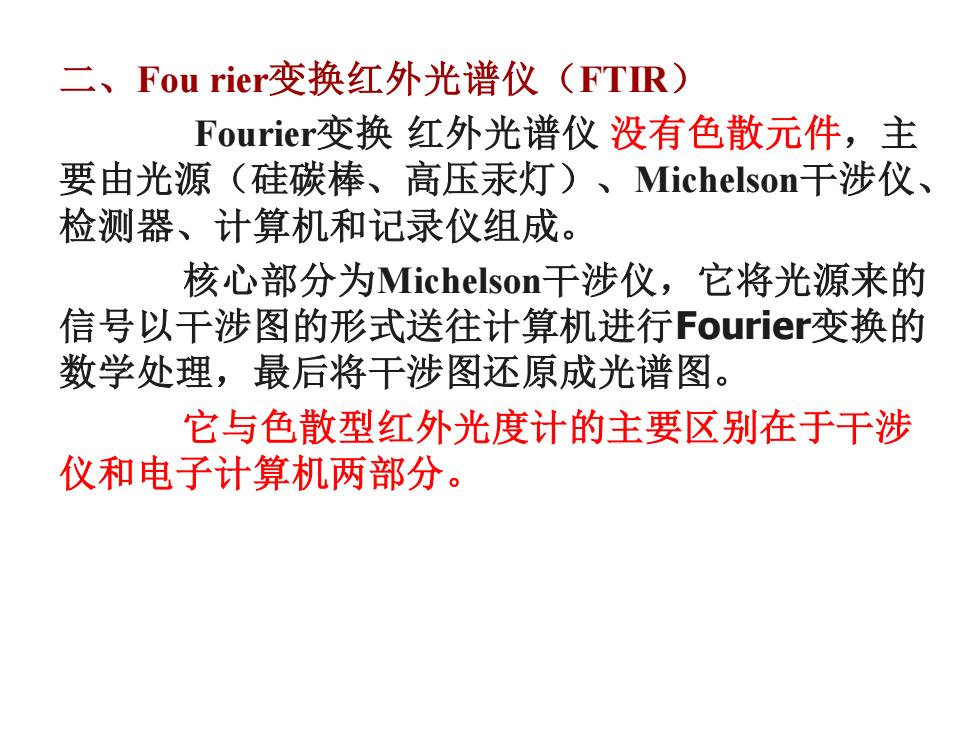

二、Fou rier变换红外光谱仪（FTIR） Fourier变换 红外光谱仪 没有色散元件，主 要由光源（硅碳棒、高压汞灯）、Michelson干涉仪、 检测器、计算机和记录仪组成。 核心部分为Michelson干涉仪，它将光源来的 信号以干涉图的形式送往计算机进行Fourier变换的 数学处理，最后将干涉图还原成光谱图。 它与色散型红外光度计的主要区别在于干涉 仪和电子计算机两部分
■ 经过样品后，由于样品吸收掉了某些频 率的能量，结果所得的干涉图强度曲线 就发生变化，再把这种干涉图通过计算 机进行快速傅立叶变换后，即得到我们 所熟悉的透过率随波数变化的普通红外 光谱图
◼ 经过样品后，由于样品吸收掉了某些频 率的能量，结果所得的干涉图强度曲线 就发生变化，再把这种干涉图通过计算 机进行快速傅立叶变换后，即得到我们 所熟悉的透过率随波数v变化的普通红外 光谱图
Fourier2变换红外光谱仪的特点： (1)扫描速度极快 Fourier?变换仪器是在整扫描时间内同时测定 所有频率的信息，一般只要1s左右即可。因此， 它可用于测定不稳定物质的红外光谱。而色散型 红外光谱仪，在任何一瞬间只能观测一个很窄的 频率范围，一次完整扫描通常需要8、15、30s等。 (2)具有很高的分辨率 通常Fourierz变换红外光谱仪分辨率达 0.10.005cml,棱镜型的仪器分辨率<1cml, 光栅型红外光谱仪分辨率也只有0.2cm1
Fourier变换红外光谱仪的特点： （1）扫描速度极快 Fourier变换仪器是在整扫描时间内同时测定 所有频率的信息，一般只要1s左右即可。因此， 它可用于测定不稳定物质的红外光谱。而色散型 红外光谱仪，在任何一瞬间只能观测一个很窄的 频率范围，一次完整扫描通常需要8、15、30s等。 （2）具有很高的分辨率 通常Fourier变换 红外光谱仪分辨率达 0.1~0.005 cm-1 ， 棱镜型的仪器分辨率<1 cm-1 ， 光栅型红外光谱仪分辨率也只有0.2cm-1
6.4 试样的处理和制备 要获得一张高质量红外光谱图，除了仪器本身 的因素外，还必须有合适的样品制备方法。 一、红外光谱法对试样的要求 红外光谱的试样可以是液体、固体或气体，一 般应要求： (1)试样应该是单一组份的纯物质，纯度应>98% 或符合商业规格，才便于与纯物质的标准光谱进 行对照。多组份试样应在测定前尽量预先用分馏、 萃取、重结晶或色谱法进行分离提纯，否则各组 份光谱相互重叠，难于判断
6.4 试样的处理和制备 要获得一张高质量红外光谱图，除了仪器本身 的因素外，还必须有合适的样品制备方法。 一、红外光谱法对试样的要求 红外光谱的试样可以是液体、固体或气体，一 般应要求： （1）试样应该是单一组份的纯物质，纯度应>98% 或符合商业规格，才便于与纯物质的标准光谱进 行对照。多组份试样应在测定前尽量预先用分馏、 萃取、重结晶或色谱法进行分离提纯，否则各组 份光谱相互重叠，难于判断
