得 石河子大学医学院第一附属医院 FIRST AFFLATE田HSPITAL OF THE MEDCAL COLL旺SHIH☑NIVERSITY 超声波的绕射 eMi
超声波的绕射
石河子大学医学院第一附属医院 AIRST AFFLATED HOSPITAL匹THE MEDCAL COLLEE疵SHIHEZ UNIVERSITY 超声波的基本参数 频率(f)、波长（λ）、声速(c) 三者间的关系： C=f×λ 用于超声诊断的频率为1-20MHz 探头频率高低与分辨性能有关
超声波的基本参数 频率（f）、波长（λ）、声速（c） 三者间的关系： C=f×λ 用于超声诊断的频率为1-20MHz 探头频率高低与分辨性能有关

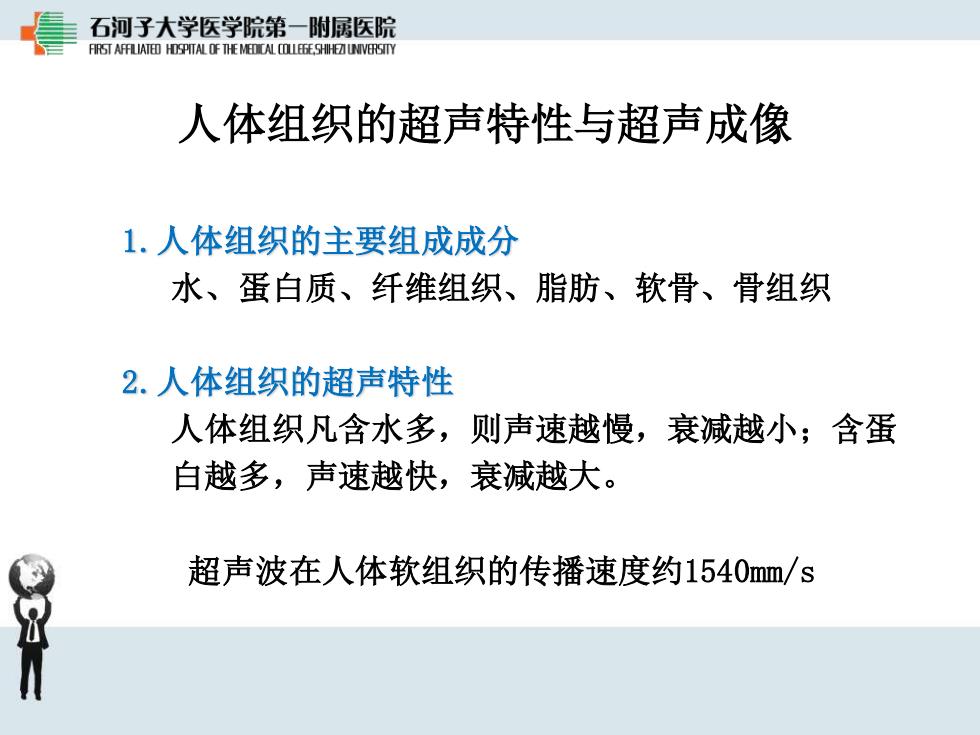

石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 人体组织的超声特性与超声成像 1.人体组织的主要组成成分 水、蛋白质、纤维组织、脂肪、软骨、骨组织 2.人体组织的超声特性 人体组织凡含水多，则声速越慢，衰减越小；含蛋 白越多，声速越快，衰减越大。 超声波在人体软组织的传播速度约1540mm/s
人体组织的超声特性与超声成像 1.人体组织的主要组成成分 水、蛋白质、纤维组织、脂肪、软骨、骨组织 2.人体组织的超声特性 人体组织凡含水多，则声速越慢，衰减越小；含蛋 白越多，声速越快，衰减越大。 超声波在人体软组织的传播速度约1540mm/s
石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 正常人体组织的声学类型 1.无回声（无反射型）： 某些均匀一致的液性物质，如血液、尿液、胆汁、胸水、 腹水、羊水、心包积液等，这些物质内部无声阻抗差， 超声波通过时，无界面反射，探头接受不到反射波，表 现为均匀一致的无回声区。 2.低回声（少反射型)： 人体内比较均匀的实质性组织，如肝、心肌、胰、脾等， 超声波通过时界面反射较少，探头接受到的回声较少， 表现为均匀的低回声
正常人体组织的声学类型 1.无回声（无反射型）： 某些均匀一致的液性物质，如血液、尿液、胆汁、胸水、 腹水、羊水、心包积液等，这些物质内部无声阻抗差， 超声波通过时，无界面反射，探头接受不到反射波，表 现为均匀一致的无回声区。 2.低回声（少反射型）： 人体内比较均匀的实质性组织，如肝、心肌、胰、脾等， 超声波通过时界面反射较少，探头接受到的回声较少， 表现为均匀的低回声
石河子大学医学院第一附属医院 FIRST AFFLATE田HSPITAL OF THE MEDCAL COLL旺SHIH☑NIVERSITY 3.高回声（多反射型）： 某些内部结构复杂、组织分布密集或无一定规律的组织， 如乳腺，或声阻抗差较大的两种组织之间，如心内、外 膜，肝、肾包膜等，超声波通过时反射波较多，探头能 够接受到较多的反射波，表现为较强的密集光点回声。 4.强回声（全反射型)： 见于含气组织如肺、肠等，及骨骼、钙化斑、结石等， 超声波到达其与周围软组织交界部位时，声抗差相差悬 殊，声波几乎全被反射，不能进入下面的组织，表现为 界面模糊的强回声。这类结构超声观察极其困难
3.高回声（多反射型）： 某些内部结构复杂、组织分布密集或无一定规律的组织， 如乳腺，或声阻抗差较大的两种组织之间，如心内、外 膜，肝、肾包膜等，超声波通过时反射波较多，探头能 够接受到较多的反射波，表现为较强的密集光点回声。 4.强回声（全反射型）： 见于含气组织如肺、肠等，及骨骼、钙化斑、结石等， 超声波到达其与周围软组织交界部位时，声抗差相差悬 殊，声波几乎全被反射，不能进入下面的组织，表现为 界面模糊的强回声。这类结构超声观察极其困难
