石河子大学医学院第一附属医院 FIRST AFFLATE田HOSPITAL OF THE MEDCAL COLL旺SHIH☑NIVERSITY 3.反射、折射 声束在不同介质的界面上发生反射与折射。反射的强弱 与两个介质的声阻抗差别的大小有关，相差越大，反射越 强。折射造成图像的一定变形和扭曲 超声波不能穿透骨骼和肺组织一一组织之间的声阻差异 过大，超声波被完全反射，就不能穿透组织进行成像
3.反射、折射 声束在不同介质的界面上发生反射与折射。反射的强弱 与两个介质的声阻抗差别的大小有关，相差越大，反射越 强。折射造成图像的一定变形和扭曲 超声波不能穿透骨骼和肺组织——组织之间的声阻差异 过大，超声波被完全反射，就不能穿透组织进行成像
石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 入射波 反射波 界面 折射波 超声波的入射、反射和折射示意图
超声波的入射、反射和折射示意图 界面 折射波 入射波 反射波
石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 超声波的基本特性 4.透射、衰减 超声波在介质中传播的过程中不断有能量损失一衰减 (界面反射、散射与远场扩散、介质的吸收导致衰减)》 超声波可以透射到介质中一定深度的现象一透射 衰减愈小，透射愈深；衰减愈大，透射愈浅
超声波的基本特性 4.透射、衰减 超声波在介质中传播的过程中不断有能量损失—衰减 （界面反射、散射与远场扩散、介质的吸收导致衰减） 超声波可以透射到介质中一定深度的现象—透射 衰减愈小，透射愈深；衰减愈大，透射愈浅

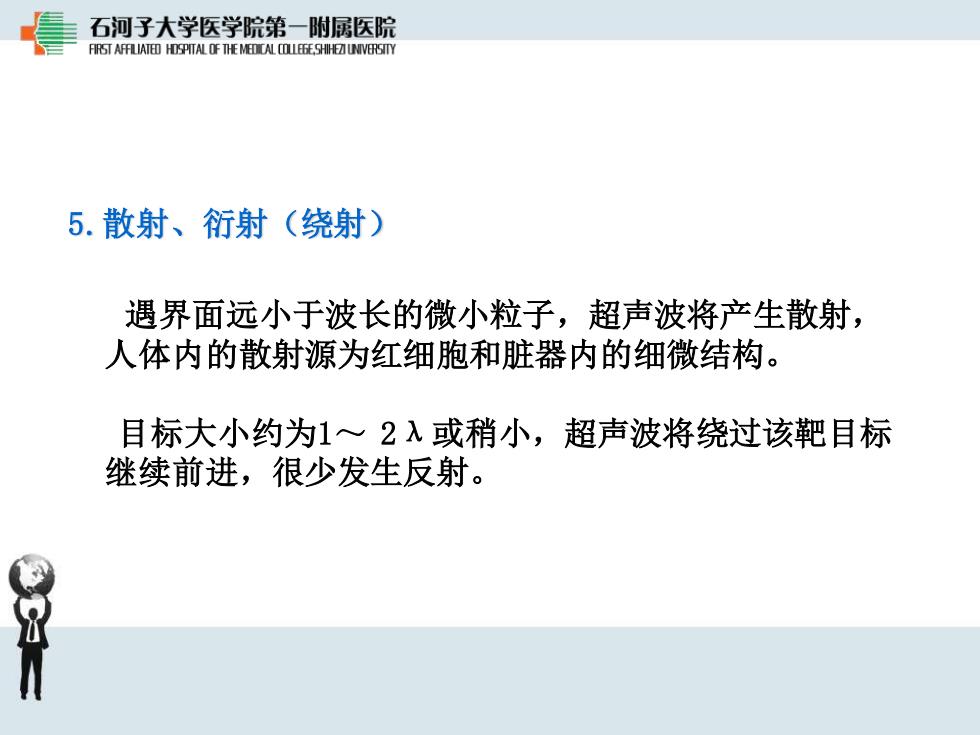

石河子大学医学院第一附属医院 FIRST AFFLATE田HSPITAL OF THE MEDCAL COLL旺SHIH☑NIVERSITY 5.散射、衍射（绕射) 遇界面远小于波长的微小粒子，超声波将产生散射， 人体内的散射源为红细胞和脏器内的细微结构。 目标大小约为1~2入或稍小，超声波将绕过该靶目标 继续前进，很少发生反射
5.散射、衍射（绕射） 遇界面远小于波长的微小粒子，超声波将产生散射， 人体内的散射源为红细胞和脏器内的细微结构。 目标大小约为1～ 2λ或稍小，超声波将绕过该靶目标 继续前进，很少发生反射

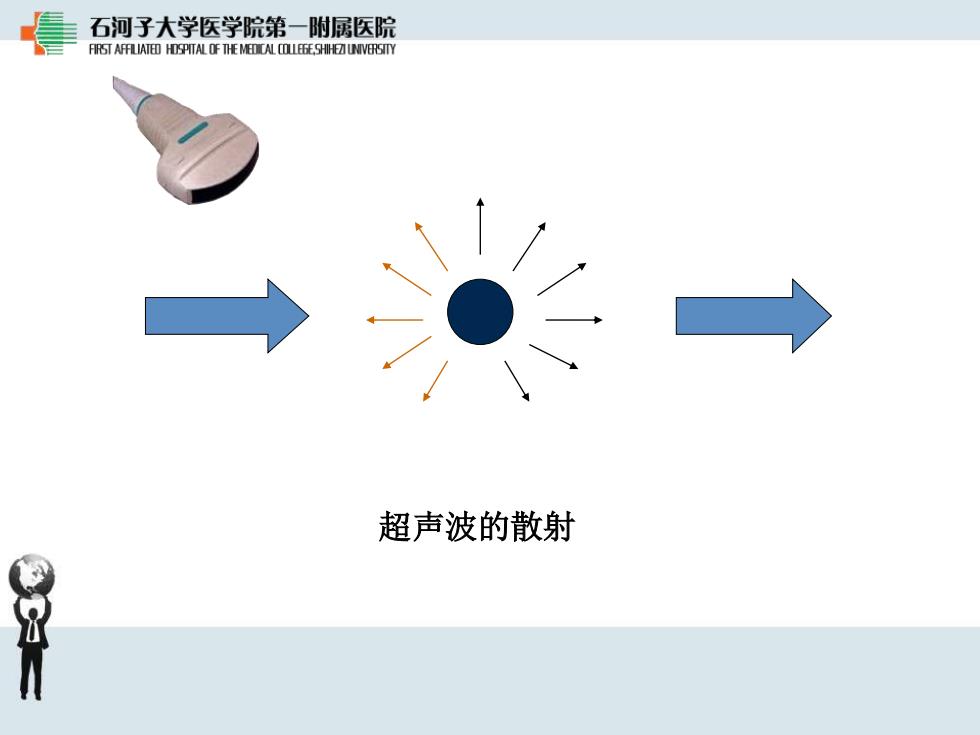

石河子大学医学院第一附属医院 FIRST AFFILIATED HOSPITAL OF THE MEDCAL COLLEE疵SHH☑NIVERSITY 超声波的散射
超声波的散射
