中国石油大学（华东）：《画法几何与工程制图》课程教学资源（课件讲稿）组合体

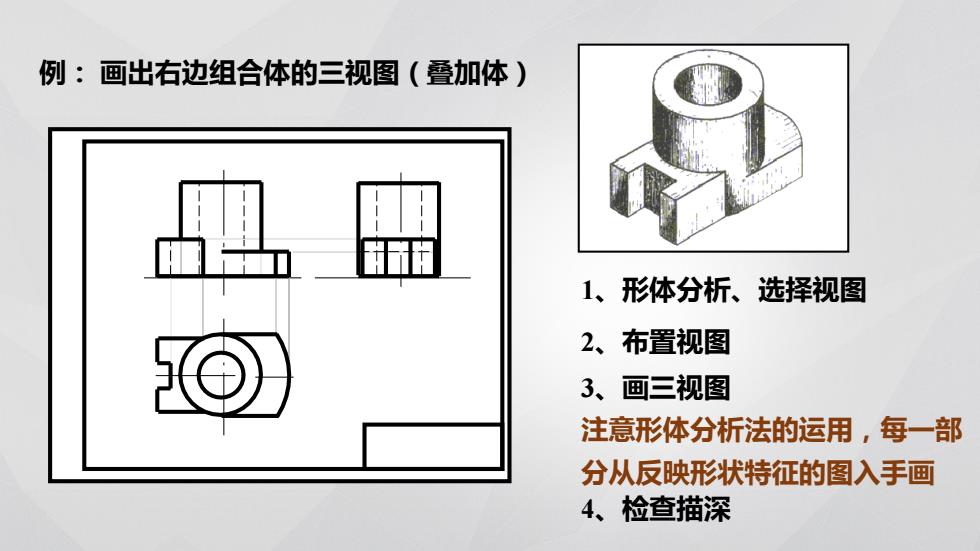

例：画出右边组合体的三视图（叠加体） 1、形体分析、选择视图 2、布置视图 3、画三视图 注意形体分析法的运用，每一部 分从反映形状特征的图入手画 4、检查描深

例： 画出右边组合体的三视图（叠加体） 1、形体分析、选择视图 2、布置视图 3、画三视图 注意形体分析法的运用，每一部 分从反映形状特征的图入手画 4、检查描深

例：由立体的轴测图画三视图。（切割体) 注意： 先原形，再切割： 切割的每一部分 从反映形状特征 的图入手画

例： 由立体的轴测图画三视图。（切割体） 注意： 先原形，再切割； 切割的每一部分 从反映形状特征 的图入手画

§4-3组合体读图 ●●● ●●● ●●e ●●● ●●●

§4-3组合体读图
