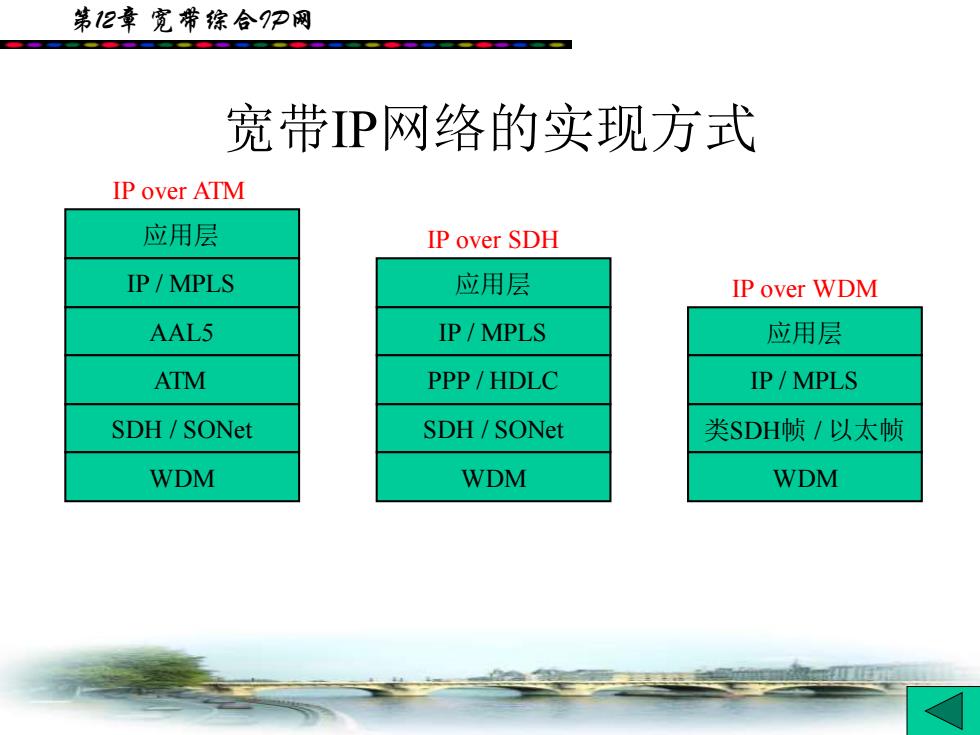

第12章宽带综合9P网 宽带P网络的实现方式 IP over ATM 应用层 IP over SDH IP/MPLS 应用层 IP over WDM AAL5 IP/MPLS 应用层 ATM PPP/HDLC IP/MPLS SDH/SONet SDH/SONet 类SDH帧/以太帧 WDM WDM WDM
第12章 宽带综合IP网 应用层 IP / MPLS PPP / HDLC SDH / SONet WDM 应用层 IP / MPLS 类SDH帧 / 以太帧 WDM 应用层 IP / MPLS AAL5 ATM SDH / SONet WDM IP over ATM IP over SDH IP over WDM 宽带IP网络的实现方式
第12章宽带综合9P网 12.2 IP over ATM 12.1背景介绍 12.2 IP over ATM 12.3多协议标记交换 12.4 IP over SDH/SONet 12.5 IP over WDM BACK
第12章 宽带综合IP网 12.2 IP over ATM 12.1 背景介绍 12.2 IP over ATM 12.3 多协议标记交换 12.4 IP over SDH/SONet 12.5 IP over WDM
第12章宽带综合P网 12.2 IP over ATM ·将ATM技术应用于Internet可以解决带宽问题，也可以简单 地将ATM的QoS能力引入Internet,.以满足各种实时业务的 性能要求。因此IP over ATM方案成为传统电信运营商构建 宽带P网的主要选择之一。 。 IP over ATM方案中 >P层主要实现多业务汇聚和数据的封装 >ATM层负责提供端到端的QoS >SDH层提供光网络的管理和保护切换功能 >光网络层基于WDM提供高带宽
第12章 宽带综合IP网 12.2 IP over ATM • 将ATM技术应用于Internet可以解决带宽问题，也可以简单 地将ATM的QoS能力引入Internet，以满足各种实时业务的 性能要求。因此IP over ATM方案成为传统电信运营商构建 宽带IP网的主要选择之一。 • IP over ATM方案中 ➢IP层主要实现多业务汇聚和数据的封装 ➢ATM层负责提供端到端的QoS ➢SDH层提供光网络的管理和保护切换功能 ➢光网络层基于WDM提供高带宽
第12章宽带综合9P网 IP与ATM技术相结合的主要难点在于ATM是面向连接 的技术，而P是无连接的技术，并且两者都有自己的 编址方案和选路规程，相互间的协调配合较复杂。 目前关于IP over ATM的方案，ITU-T、IETF、ATM Forum等标准化部门和许多制造商已提出了很多，其中 有一些已成为标准。 根据这些方案中IP与ATM之间的结合方式来划分，IP over ATM可分为： >重叠模式(Overlay Model) >集成模式(Integration Model)
第12章 宽带综合IP网 • IP与ATM技术相结合的主要难点在于ATM是面向连接 的技术，而IP是无连接的技术，并且两者都有自己的 编址方案和选路规程，相互间的协调配合较复杂。 • 目前关于IP over ATM的方案，ITU-T、IETF、ATMForum等标准化部门和许多制造商已提出了很多，其中 有一些已成为标准。 • 根据这些方案中IP与ATM之间的结合方式来划分，IP over ATM可分为： ➢重叠模式(Overlay Model) ➢集成模式(Integration Model)
第12章宽带综合9P网 IP over ATM技术 重叠模式 集成模式 LANE Classical IP over ATM IP交换 Tag交换 MPOA MPLS P over ATM技术分类
第12章 宽带综合IP网 IP over ATM 技术 重叠模式 集成模式 LANE Classical IP over ATM IP交换 Tag 交换 MPOA MPLS IP over ATM技术分类
