4.1原电池 兴运金金兴金冠兴金兴金冠金运冠金兴兴金金金冠兴运冠兴金起兴运金金柴 ▣41.1原电池中的化学反应 口1.原电池的组成 2.电极和电极反应 3.原电池的图式 2009-63 上页了下页 6
2009-6-3 6 4.1 原电池 4.1.1 原电池中的化学反应 1.原电池的组成 2.电极和电极反应 3.原电池的图式

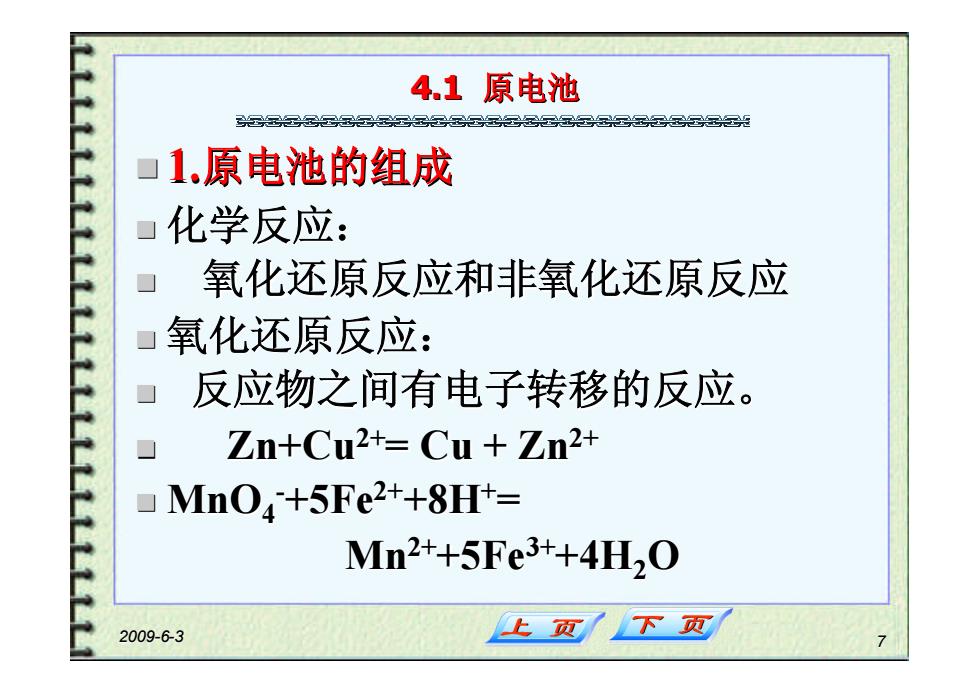

4.1原电池 1.原电池的组成 化学反应： ▣氧化还原反应和非氧化还原反应 氧化还原反应： 反应物之间有电子转移的反应。 Zn+Cu2+=Cu Zn2+ MnO+5Fe2++8H+= Mn2+5Fe3+4H20 2009-63 上页了下页
2009-6-3 7 4.1 原电池 1.原电池的组成 化学反应： 氧化还原反应和非氧化还原反应 氧化还原反应： 反应物之间有电子转移的反应。 Zn+Cu2+= Cu + Zn2+ MnO4 -+5Fe2++8H+= Mn2++5Fe3++4H2O

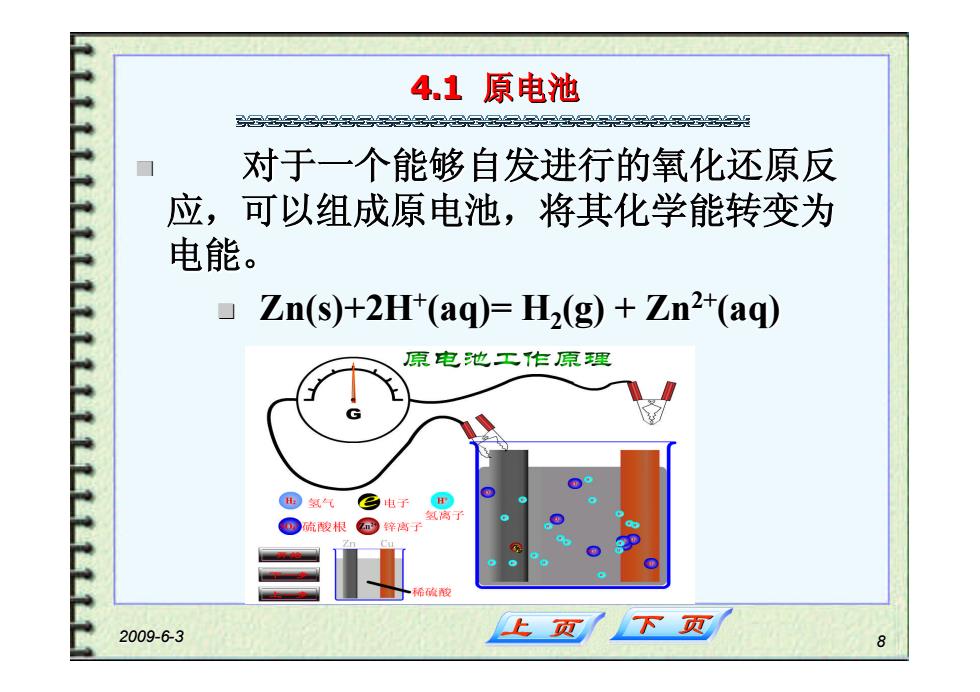

4.1原电池 对于一个能够自发进行的氧化还原反 应，可以组成原电池，将其化学能转变为 电能。 Zn(s)+2H+(aq)=H2(g)+Zn2+(aq) 原电地工作原理 0氧气 ②电子B 离 爵硫酸根锌离子 稀酸酸 2009-63 上页 下页 8
2009-6-3 8 4.1 原电池 对于一个能够自发进行的氧化还原反 应，可以组成原电池，将其化学能转变为 电能。 Zn(s)+2H+ (aq)= H2 (g) + Zn2+(aq)
4.1原电池 Zn(s)+Cu2+(aq)=Cu(s)+Zn2+(ag) △rG⊕m(298.15K=-212.55kJmo1 那么，能不能将此反应的标准摩 尔吉布斯函数变直接转变为电能呢？ 1863年，JE.Daniell将锌片插入ZnS0 溶液中，铜片插入CuSO,溶液中，把两 个烧杯中的溶液用一倒置的U型管一 “盐桥”连接起来。用这两个半电池组 成了一个电池：称为Daniell电池。 2009-63 止页了下页
2009-6-3 9 4.1 原电池 Zn(s)+Cu2+(aq)= Cu(s) + Zn2+(aq) △rGm(298.15K)=-212.55kJ·mol-1 那么，能不能将此反应的标准摩 尔吉布斯函数变直接转变为电能呢？ 1863年，J.E.Daniell将锌片插入ZnSO4 溶液中，铜片插入CuSO4溶液中, 把两 个烧杯中的溶液用一倒置的U型管－ “盐桥”连接起来。用这两个半电池组 成了一个电池:称为Daniell电池
4.1原电池 云兴金星冠云星云金冠云起星五星兴星玉工云5 负极：Zn(s)-2e=Zn2+(aq) 氧化反应 正极：Cu2+(aq)+2e=Cu(s) 还原反应 电池反应：Zn(s)+Cu2+(aq)=Zn2+(aq)+Cu(s) 2009-63 上页下页 10
2009-6-3 10 4.1 原电池 电池反应：Zn(s) Cu (aq) Zn (aq) Cu(s) 极:Cu (aq) 2e Cu(s) 极: Zn(s) 2e Zn (aq) 2 2 2 2 正 还原反应 负 氧化反应
