实验四 玻璃管加工 北京化工大学化学实验教学示范中心
北京化工大学化学实验教学示范中心 实验四 玻璃管加工
实验目的 1.掌握酒精喷灯的使用方法。 2.初步学会玻璃管的截断、弯管、拉丝和烧圆 等基本加工操作。 3.制作玻璃弯管(75°、90)、玻璃钉、滴管各一 个。 北京化工大学化学实验教学示范中心
北京化工大学化学实验教学示范中心 一、实验目的 1. 掌握酒精喷灯的使用方法。 2. 初步学会玻璃管的截断、弯管、拉丝和烧圆 等基本加工操作。 3. 制作玻璃弯管(75 、90)、玻璃钉、滴管各一 个
实验原理 1.酒精喷灯的使用方法 (1)酒精喷灯的构造 实验室使用的酒精喷灯为座式酒精喷灯，酒精储存于作为灯座的酒精 壶内。其结构如下图所示： 1一灯管2一空气调节器3一预热盘4一铜帽（酒精入口）5一酒精壶 北京化工大学化学实验教学示范中心
北京化工大学化学实验教学示范中心 二、实验原理 1．酒精喷灯的使用方法 (1) 酒精喷灯的构造 实验室使用的酒精喷灯为座式酒精喷灯，酒精储存于作为灯座的酒精 壶内。其结构如下图所示： 1－灯管 2－空气调节器 3－预热盘 4－铜帽(酒精入口) 5－酒精壶

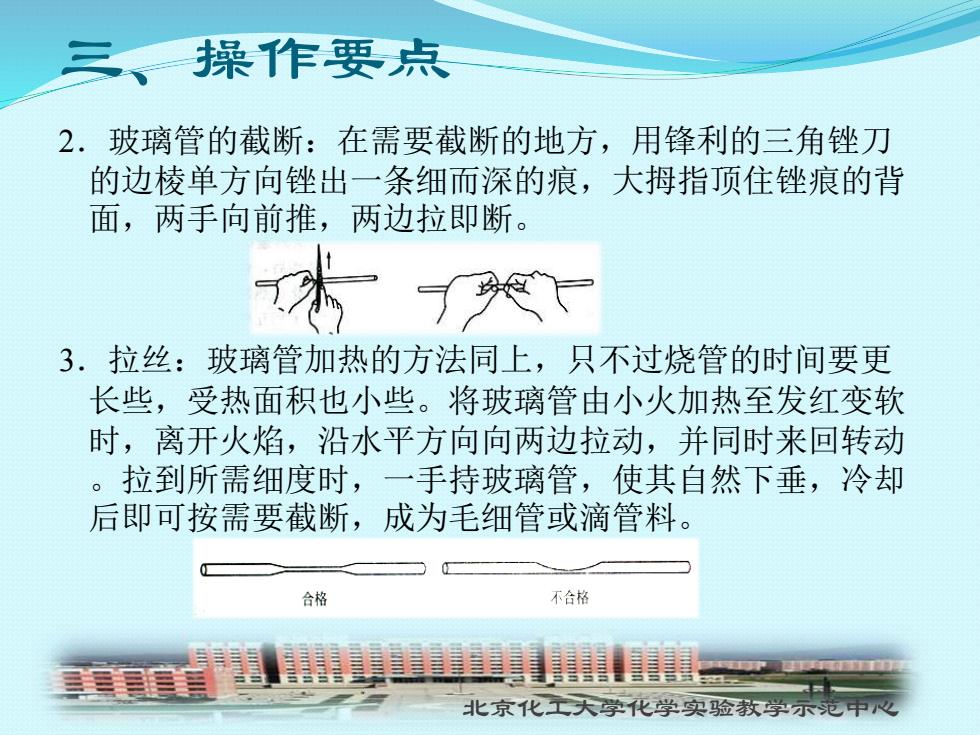

、操作要点 2.玻璃管的截断：在需要截断的地方，用锋利的三角锉刀 的边棱单方向锉出一条细而深的痕，大拇指顶住锉痕的背 面，两手向前推，两边拉即断。 3.拉丝：玻璃管加热的方法同上，只不过烧管的时间要更 长些，受热面积也小些。将玻璃管由小火加热至发红变软 时，离开火焰，沿水平方向向两边拉动，并同时来回转动 。拉到所需细度时，一手持玻璃管，使其自然下垂，冷却 后即可按需要截断，成为毛细管或滴管料。 合格 不合格 北京化工大学化学实验教学示范中心
北京化工大学化学实验教学示范中心 三、操作要点 2．玻璃管的截断：在需要截断的地方，用锋利的三角锉刀 的边棱单方向锉出一条细而深的痕，大拇指顶住锉痕的背 面，两手向前推，两边拉即断。 3．拉丝：玻璃管加热的方法同上，只不过烧管的时间要更 长些，受热面积也小些。将玻璃管由小火加热至发红变软 时，离开火焰，沿水平方向向两边拉动，并同时来回转动 。拉到所需细度时，一手持玻璃管，使其自然下垂，冷却 后即可按需要截断，成为毛细管或滴管料
4.弯玻璃管 (1)合格弯管 (2)不合格弯管 5.玻璃钉的制作 将玻璃棒一端在酒精灯上边转边烧，直到红软，然后 在石棉板上垂直按下去，按成一个直径约为1cm左右的玻 璃钉。另一端在火焰上烧圆。 北京化工大学化学实验教学示范中心
北京化工大学化学实验教学示范中心 4．弯玻璃管 (1)合格弯管 (2)不合格弯管 5．玻璃钉的制作 将玻璃棒一端在酒精灯上边转边烧，直到红软，然后 在石棉板上垂直按下去，按成一个直径约为1cm左右的玻 璃钉。另一端在火焰上烧圆
