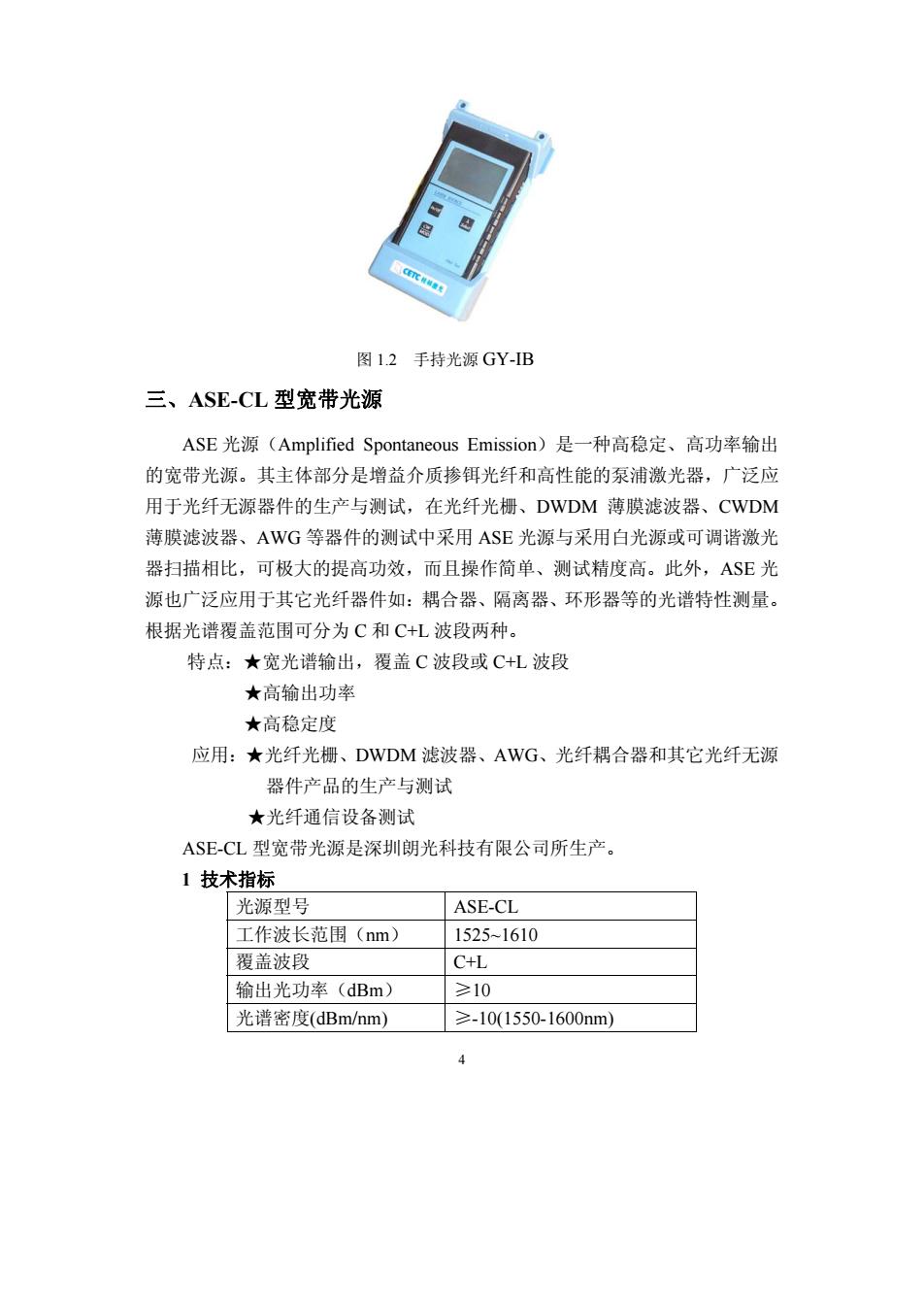

图12手持光源GY-B 三、ASE-CL型宽带光源 ASE光源(Amplified Spontaneous Emission)是一种高稳定、高功率输出 的宽带光源。其主体部分是增益介质掺铒光纤和高性能的泵浦激光器，广泛应 用于光纤无源器件的生产与测试，在光纤光栅、DWDM薄膜滤波器、CWDM 薄膜滤波器、AWG等器件的测试中采用ASE光源与采用白光源或可调谐激光 器扫描相比，可极大的提高功效，而且操作简单、测试精度高。此外，ASE光 源也广泛应用于其它光纤器件如：耦合器、隔离器、环形器等的光谱特性测量。 根据光谱覆盖范围可分为C和C+L波段两种。 特点：★宽光谱输出，覆盖C波段或C+L波段 ★高输出功率 ★高稳定度 应用：★光纤光栅、DWDM滤波器、AWG、光纤耦合器和其它光纤无源 器件产品的生产与测试 ★光纤通信设备测试 ASE-CL型宽带光源是深圳朗光科技有限公司所生产。 1技术指标 光源型号 ASE-CL 工作波长范围(nm) 1525~1610 覆盖波段 C+L 输出光功率(dBm) ≥10 光谱密度(dBm/nm) ≥-10(1550-1600nm)
4 三、ASE-CL 型宽带光源 ASE 光源（Amplified Spontaneous Emission）是一种高稳定、高功率输出 的宽带光源。其主体部分是增益介质掺铒光纤和高性能的泵浦激光器，广泛应 用于光纤无源器件的生产与测试，在光纤光栅、DWDM 薄膜滤波器、CWDM 薄膜滤波器、AWG 等器件的测试中采用 ASE 光源与采用白光源或可调谐激光 器扫描相比，可极大的提高功效，而且操作简单、测试精度高。此外，ASE 光 源也广泛应用于其它光纤器件如：耦合器、隔离器、环形器等的光谱特性测量。 根据光谱覆盖范围可分为 C 和 C+L 波段两种。 特点：★宽光谱输出，覆盖 C 波段或 C+L 波段 ★高输出功率 ★高稳定度 应用：★光纤光栅、DWDM 滤波器、AWG、光纤耦合器和其它光纤无源 器件产品的生产与测试 ★光纤通信设备测试 ASE-CL 型宽带光源是深圳朗光科技有限公司所生产。 1 技术指标 光源型号 ASE-CL 工作波长范围（nm） 1525~1610 覆盖波段 C+L 输出光功率（dBm） ≥10 光谱密度(dBm/nm) ≥-10(1550-1600nm) 图 1.2 手持光源 GY-IB
≥-15(1530-1605nm) ≥-20(1525-1610nm) 光谱密府隐定性1 ≤±0.05dBm/mm(15min) 总功率短期稳定度 ≤±0.02dB(15min) 总功率长期稳定度 ≤±0.05dB(8hr）) 光纤类型 SMF-28 光输出接口类型 FCPC成ECUPO型 工作温度 0℃~40℃ 存储温度 .20℃-70℃ 相对湿度 20%-80% 由源 AC220V±10%.50Hz,20W 外型尺寸(LxWxH) 220mm×282mm×88mm 所有稳定度指标测试基本条件为： ◆光源置于室温23士2℃的环境下且开机预热至少60分钟。 ◆恒温，连续光。 ◆允许温度变化范围为±2℃，连续光。 图13宽带光源 2操作说明： (1)先打开钥匙开关，然后打开（按红色光源开关按键），光信号输出指 示灯点亮。 (2)先关闭红色光源开关，再将钥匙扭转OF。 1.2PMS-12型手持式光功率计 PMSX型光功率计是武汉邮电科学研究院所生产的采用单片微处理器进
5 ≥-15(1530-1605nm) ≥-20(1525-1610nm) 光谱密度稳定性¹ ≤±0.05dBm/nm(15min) 总功率短期稳定度¹ ≤±0.02dB(15min) 总功率长期稳定度² ≤±0.05dB(8hr) 光纤类型 SMF-28 光输出接口类型 FC/PC 或 FC/UPC 型 工作温度 0℃~40℃ 存储温度 -20℃~70℃ 相对湿度 20%~80% 电源 AC220V±10%,50Hz,20W 外型尺寸（LxWxH） 220mm×282mm×88mm 所有稳定度指标测试基本条件为： ◆光源置于室温23±2℃的环境下且开机预热至少60分钟。 ◆恒温，连续光。 ◆允许温度变化范围为±2℃，连续光。 2 操作说明： （1）先打开钥匙开关，然后打开（按红色光源开关按键），光信号输出指 示灯点亮。 （2）先关闭红色光源开关，再将钥匙扭转 OFF。 1.2 PMS-12 型手持式光功率计 PMS-X 型光功率计是武汉邮电科学研究院所生产的采用单片微处理器进 图 1.3 宽带光源
行控制的用于连续光信号功率测量的手持式测试仪表，适用于光缆施工与维护 光纤通信、光纤传感、光纤CATV等领域。具有采用四位液晶显示，W、W(REL) dBm、dB(REL)四种显示方式，自动量程转换、自动关机、自动清零、电池 不足告警、多波长测量等功能。 1技术指标： 仪器型号 PMS-12 材料 InGaAs 探头类型波长范围 800-1700nm 输入接口 FC型 工作波长 850、1300、1310、1480 1550nm 测量范围 -70dBm~+10dBm 0.1nW~10mW 测量精度 士50% 仪表参数 分辨率 dBm:0.0ldBm W:0.1-1% 供电电源 9V、150mAh可充电电池：专 用外接电源（供电、充电两用） 使用温度 0-40℃ 外形尺寸 180x80×25mm 重量 0.28Kg 2使用说明 1)面板及按键功能 仪表的面板构成及各部分功能如下图所示。 ①探头盖：打开探测器接口。测试完毕，关上此盖，起防尘、保护作用。 ②电池不足标志 ③液品显示屏：显示测量结果、测量状态。 ④CLEAR:自动清零键，自动清零完毕进入测量状态。清零过程中，应关 好探头盖，防止光信号输入。 ⑤ON/OFF:电源开关键。 ⑥WATT:按此键以W为单位显示测试结果，此时分辨率为0.1~I%。 ⑦dBm:按此键以dBm为单位显示测试结果，此时分辨率为0.01dBm 6
6 行控制的用于连续光信号功率测量的手持式测试仪表，适用于光缆施工与维护、 光纤通信、光纤传感、光纤 CATV 等领域。具有采用四位液晶显示，W、W（REL）、 dBm、dB（REL）四种显示方式，自动量程转换、自动关机、自动清零、电池 不足告警、多波长测量等功能。 1 技术指标： 仪器型号 PMS-12 材料 InGaAs 探头类型 波长范围 800~1700nm 输入接口 FC 型 工作波长 850、1300、1310、1480、 1550nm 测量范围 −70dBm~+10dBm 0.1nW~10mW 测量精度 ±5% 分辨率 dBm：0.01dBm W：0.1~1% 供电电源 9V、150mAh 可充电电池；专 用外接电源（供电、充电两用） 使用温度 0~40℃ 外形尺寸 180×80×25mm 仪表参数 重量 0.28Kg 2 使用说明 1）面板及按键功能 仪表的面板构成及各部分功能如下图所示。 ①探头盖：打开探测器接口。测试完毕，关上此盖，起防尘、保护作用。 ②电池不足标志 ③液晶显示屏：显示测量结果、测量状态。 ④CLEAR：自动清零键，自动清零完毕进入测量状态。清零过程中，应关 好探头盖，防止光信号输入。 ⑤ON/OFF：电源开关键。 ⑥WATT：按此键以 W 为单位显示测试结果，此时分辨率为 0.1~1%。 ⑦dBm：按此键以 dBm 为单位显示测试结果，此时分辨率为 0.01dBm
③ 123.4nw 1310am CLEAR ONOFT ⊙ WATT dBm dBrel 十⑦ 10 图1.4PMS-12型光功率计面板 ⑧dBrl:相对测试键。按此键后，小字符REL作为标志显示在液晶屏下 方，当前测量值显示在液晶屏左下方，相对值显示在液晶屏中间，按WATT、 dBm可进行显示方式切换。第二次按此键，结束相对测试状态。 ⑨：选择仪表的测量波长。测量状态下，测试波长显示在液品屏下方。 ⑩充电插孔：充电器插头由此插入，对电池充电。 3使用注意事项： 1)仪表使用温度为0-40℃，使用时应防潮、防尘、防振动、防热源（红 外光影响)。定期清洁探头内部及连接器插头端，避免测试不准。 2)仪表在低温条件下长时间存放或使用后，再放入室温条件下，仪表会发 生冷凝，如立即开机使用，会引起短路，损坏仪表，应在室温下放置一段时间 再使用。 3)超最大量程的输入光信号会损坏探测器，不可用于测量超最大量程的光 信号。在测量中，输入的光功率如果超出测量范围或输入光功率很微弱 (<-80dBm),则会出现量程溢出显示“一E一” 4)开机后，如果在四分钟内无光信号输入，并且不按面板键，仪表自动关 机。仪表供电不足时，液晶屏左上方电池不足标志“BATT”会显示，此时应 给电池充电，在充电时仪表也可以使用
7 ⑧dBrel：相对测试键。按此键后，小字符 REL 作为标志显示在液晶屏下 方，当前测量值显示在液晶屏左下方，相对值显示在液晶屏中间，按 WATT、 dBm 可进行显示方式切换。第二次按此键，结束相对测试状态。 ⑨：选择仪表的测量波长。测量状态下，测试波长显示在液晶屏下方。 ⑩充电插孔：充电器插头由此插入，对电池充电。 3 使用注意事项： 1）仪表使用温度为 0~40℃，使用时应防潮、防尘、防振动、防热源（红 外光影响）。定期清洁探头内部及连接器插头端，避免测试不准。 2）仪表在低温条件下长时间存放或使用后，再放入室温条件下，仪表会发 生冷凝，如立即开机使用，会引起短路，损坏仪表，应在室温下放置一段时间 再使用。 3）超最大量程的输入光信号会损坏探测器，不可用于测量超最大量程的光 信号。在测量中，输入的光功率如果超出测量范围或输入光功率很微弱 （<−80dBm），则会出现量程溢出显示“—E—”。 4）开机后，如果在四分钟内无光信号输入，并且不按面板键，仪表自动关 机。仪表供电不足时，液晶屏左上方电池不足标志“BATT”会显示，此时应 给电池充电，在充电时仪表也可以使用。 CLEAR ON/OFF WATT dBm dBrel – + 1310nm 123.4 nW BATT ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 图 1.4 PMS-12 型光功率计面板
1.3光谱仪 安立公司生产的MS9710C是一种光栅型光谱分析仪，可测量波长在600nm 至1750nm范围内的光电平，最小分辨率为0.07nm。但在1550nm波段，分辨 率可达0.05nm。电平测试范围是-90到+10dBm,如果使用内部衰减器，则可以 增加到+23dbm,测量性能随波长范围变化而不同。 可以用于测试LD及LED光谱外，还具有测试无源器件诸如光隔离器、滤 波器等的传输特性功能，以及光纤放大器系统的噪声系数和增益。另外，可测 定波峰和波谷值，可进行光谱分析并可测定谱宽和SMSR等。而且，在WDM 的测试中的多个峰值可以通过设置区域标识来进行分析。 图1.5光谱仪MS9710C 测得数据和波形可以MS9710C数据格式，MS-DOS文本或MS-WINDOWS 位图存储到软盘中。文本和位图格式的文件能够轻松的插入到字处理和电子制 表软件中。 光谱仪MS9710C在测试，根据实际需要可设置波长Wavelength、设置电平 Level Scale Card、设置分辨率和平均值Res/Vbw/Avgcard.、peak/dip搜索 Peak/Dipsearchcard、.分析波形Analysis Card、包络分析Envelope、.轨迹存储Trace Card、保存和读取测试数据Save/RecallCard,另外还具有对DFB、FP、LED、 PMD等专项测试
8 1.3 光谱仪 安立公司生产的 MS9710C 是一种光栅型光谱分析仪，可测量波长在 600nm 至 1750nm 范围内的光电平，最小分辨率为 0.07nm。但在 1550nm 波段，分辨 率可达 0.05nm。电平测试范围是-90 到+10dBm，如果使用内部衰减器，则可以 增加到+23dbm，测量性能随波长范围变化而不同。 可以用于测试 LD 及 LED 光谱外，还具有测试无源器件诸如光隔离器、滤 波器等的传输特性功能，以及光纤放大器系统的噪声系数和增益。另外，可测 定波峰和波谷值，可进行光谱分析并可测定谱宽和 SMSR 等。而且，在 WDM 的测试中的多个峰值可以通过设置区域标识来进行分析。 测得数据和波形可以 MS9710C 数据格式，MS-DOS 文本或 MS-WINDOWS 位图存储到软盘中。文本和位图格式的文件能够轻松的插入到字处理和电子制 表软件中。 光谱仪MS9710C在测试，根据实际需要可设置波长Wavelength、 设置电平 Level Scale Card、设置分辨率和平均值Res/Vbw/Avgcard、 peak/dip搜索 Peak/Dipsearchcard、分析波形Analysis Card、包络分析Envelope、轨迹存储Trace Card、 保存和读取测试数据Save/RecallCard，另外还具有对DFB、FP、LED、 PMD等专项测试。 图 1.5 光谱仪 MS9710C
