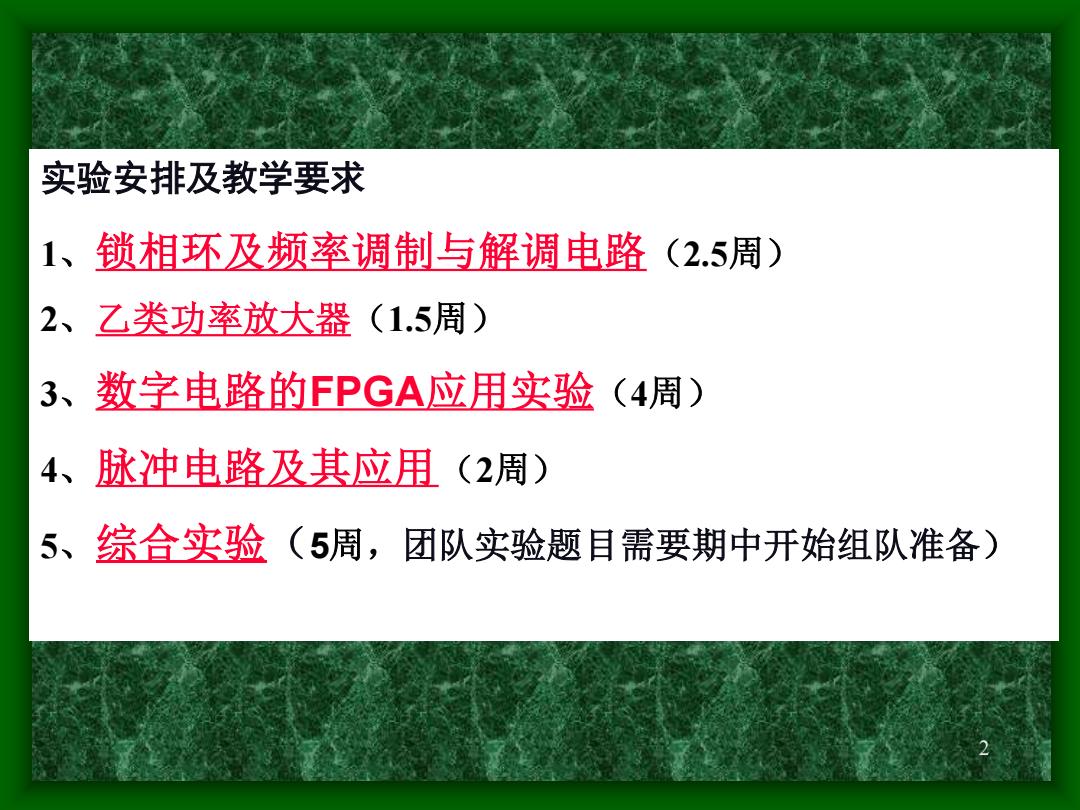

实验安排及教学要求 1、锁相环及频率调制与解调电路(2.5周) 2、乙类功率放大器 (1.5周) 3、数字电路的FPGA应用实验 (4周) 4、脉冲电路及其应用(2周) 5、综合实验（5周，团队实验题目需要期中开始组队准备)
2 实验安排及教学要求 1、锁相环及频率调制与解调电路（2.5周） 2、乙类功率放大器（1.5周） 3、数字电路的FPGA应用实验（4周） 4、脉冲电路及其应用（2周） 5、综合实验（5周，团队实验题目需要期中开始组队准备）
在上学期实验中，由于是打基础和电路实验初学者，实 验内容以单人单桌在规定时间内完成实验为主（以后将增 加开放实验内容，参考卓工班模拟电路实验)，本学期除 了锁相环、乙类音频功放和脉冲电路实验是单人单桌在规 定时间内完成实验，数字电路FPGA实验和学期末综合实 验采用： 自选实验题目、开放实验题目、小组团队实验题目、自 拟题目实验相结合的实验模式，多方面调动同学们实验积 极性和个人能力发挥。 实验题目也可以参考：MT开放课程网站中模拟电路实 验和数字电路实验课程中的实验题目。 https://ocw.mit.edu/index.htm
3 在上学期实验中，由于是打基础和电路实验初学者，实 验内容以单人单桌在规定时间内完成实验为主（以后将增 加开放实验内容，参考卓工班模拟电路实验），本学期除 了锁相环、乙类音频功放和脉冲电路实验是单人单桌在规 定时间内完成实验，数字电路FPGA实验和学期末综合实 验采用： 自选实验题目、开放实验题目、小组团队实验题目、自 拟题目实验相结合的实验模式，多方面调动同学们实验积 极性和个人能力发挥。 实验题目也可以参考：MIT开放课程网站中模拟电路实 验和数字电路实验课程中的实验题目。 https://ocw.mit.edu/index.htm
小组团队实验题目： 期中之前给出设计方案，经指导老师审核批准后，开始 着手准备，小组团队实验题目实验室提供基本电阻、电容 、三极管、场效应管、运放、数字电路中规模器件，PGA 实验板【可以实现信号AD、D/A转换，存储、显示等功能 详细参考课程网站参考资料-元件和实验系统资料-黑金 开发板用户手册-用于综合团队实验（详细开发例程联系指导 老师)pdf】,每个小组可以自行购买不超过200元的器件 购买器件前须经指导老师审核同意，购买后凭购货单和 发票以及指导老师在发票上的签字，由指导老师联系实验 中心负责老师报销。实验结束后所有自行购买器材交给指 导老师保存，用于下一届学生实验，避免重复购买
小组团队实验题目： 期中之前给出设计方案，经指导老师审核批准后，开始 着手准备，小组团队实验题目实验室提供基本电阻、电容 、三极管、场效应管、运放、数字电路中规模器件，PGA 实验板【可以实现信号A/D、D/A转换，存储、显示等功能 ，详细参考课程网站-参考资料-元件和实验系统资料-黑金 开发板用户手册-用于综合团队实验(详细开发例程联系指导 老师）.pdf】，每个小组可以自行购买不超过200元的器件 ，购买器件前须经指导老师审核同意，购买后凭购货单和 发票以及指导老师在发票上的签字，由指导老师联系实验 中心负责老师报销。实验结束后所有自行购买器材交给指 导老师保存，用于下一届学生实验，避免重复购买

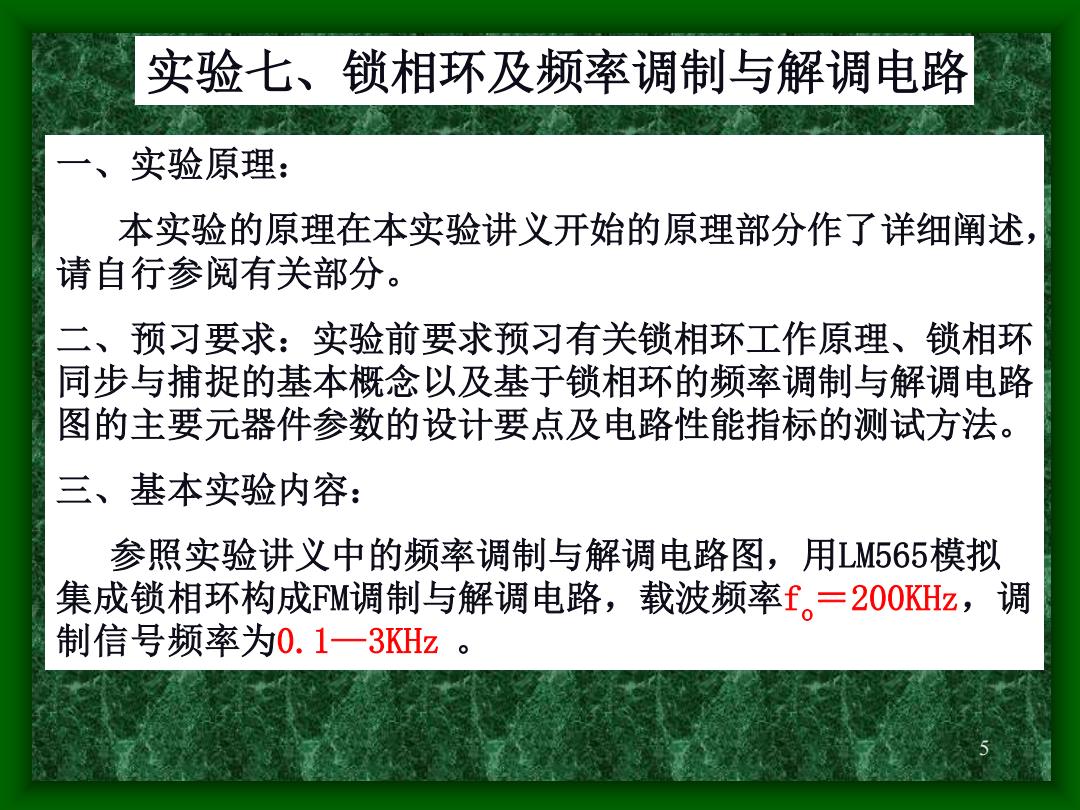

实验七、锁相环及频率调制与解调电路 实验原理： 本实验的原理在本实验讲义开始的原理部分作了详细阐述！ 请自行参阅有关部分。 二、预习要求：实验前要求预习有关锁相环工作原理、锁相环 同步与捕捉的基本概念以及基于锁相环的频率调制与解调电路 图的主要元器件参数的设计要点及电路性能指标的测试方法。 三、基本实验内容： 参照实验讲义中的频率调制与解调电路图，用LM565模拟 集成锁相环构成FM调制与解调电路，载波频率f。=200KHz,调 制信号频率为0.1一3KHz
5 实验七、锁相环及频率调制与解调电路 一、实验原理： 本实验的原理在本实验讲义开始的原理部分作了详细阐述， 请自行参阅有关部分。 二、预习要求：实验前要求预习有关锁相环工作原理、锁相环 同步与捕捉的基本概念以及基于锁相环的频率调制与解调电路 图的主要元器件参数的设计要点及电路性能指标的测试方法。 三、基本实验内容： 参照实验讲义中的频率调制与解调电路图，用LM565模拟 集成锁相环构成FM调制与解调电路，载波频率fo ＝200KHz，调 制信号频率为0.1—3KHz
1、锁相环同步带捕捉带测试 cc +6v Rt1 Rt2 .10k 1000p in C3 10 8 C2 C 7 0.47F IM565 9145 R2 R 1.5K 1.5k OVee -6v 将锁相环4、5相连闭环，在不加输入的情况下，调整 锁相环自由振荡频率调整为200KHz
1、锁相环同步带捕捉带测试 将锁相环4、5相连闭环，在不加输入的情况下，调整 锁相环自由振荡频率调整为200KHz
