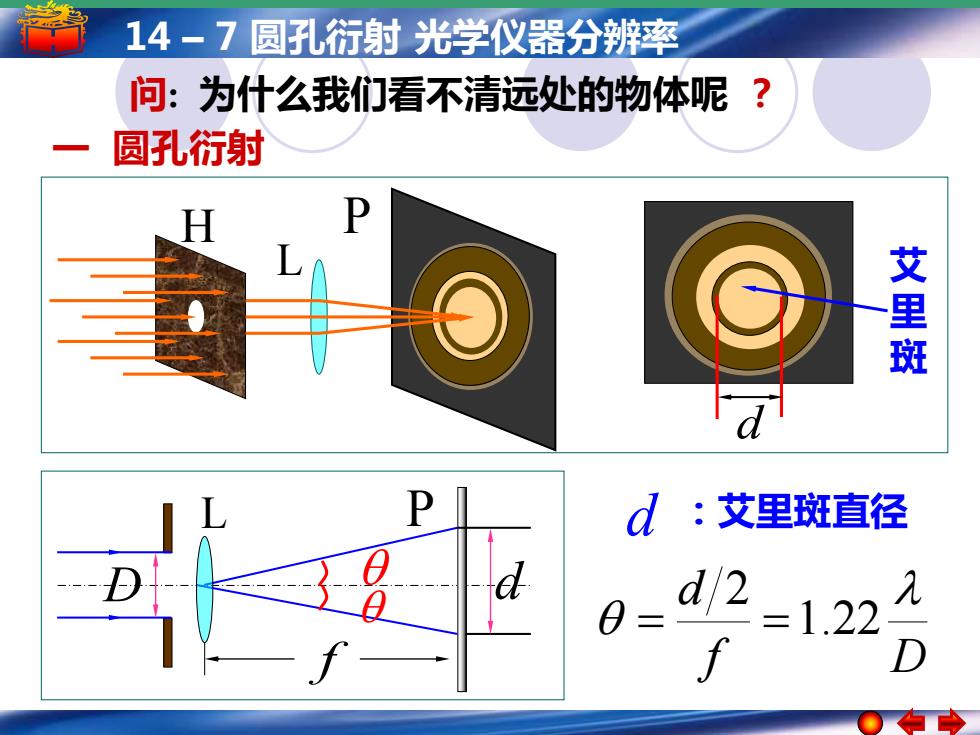

14-7圆孔衍射光学仪器分辨率 问：为什么我们看不清远处的物体呢？ 圆孔衍射 艾里斑 d:艾里斑直径 d d/ 2=122
14 – 7 圆孔衍射 光学仪器分辨率 H P L 一 圆孔衍射 艾 里 斑 d f D d 1.22 2 = = d ：艾里斑直径 d f D L P 问: 为什么我们看不清远处的物体呢 ？

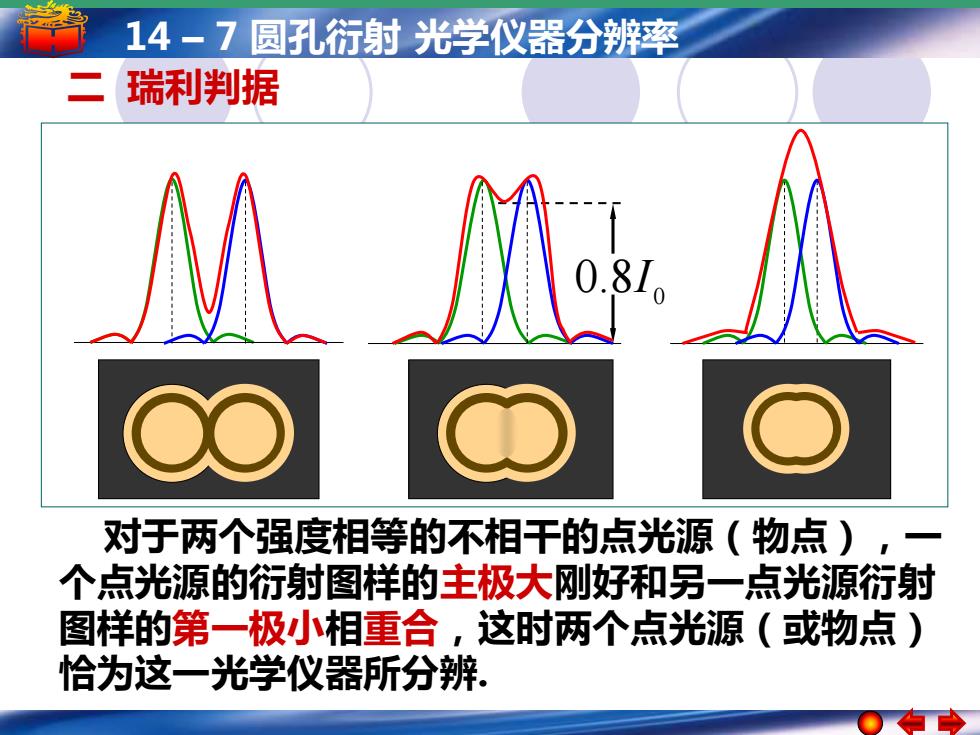

14-7圆孔衍射光学仪器分辨率 二 瑞利判据 对于两个强度相等的不相干的点光源（物点），一 个点光源的衍射图样的主极大刚好和另一点光源衍射 图样的第一极小相重合，这时两个点光源（或物点) 恰为这一光学仪器所分辨
14 – 7 圆孔衍射 光学仪器分辨率 二 瑞利判据 对于两个强度相等的不相干的点光源（物点），一 个点光源的衍射图样的主极大刚好和另一点光源衍射 图样的第一极小相重合，这时两个点光源（或物点） 恰为这一光学仪器所分辨. 8 0 0. I

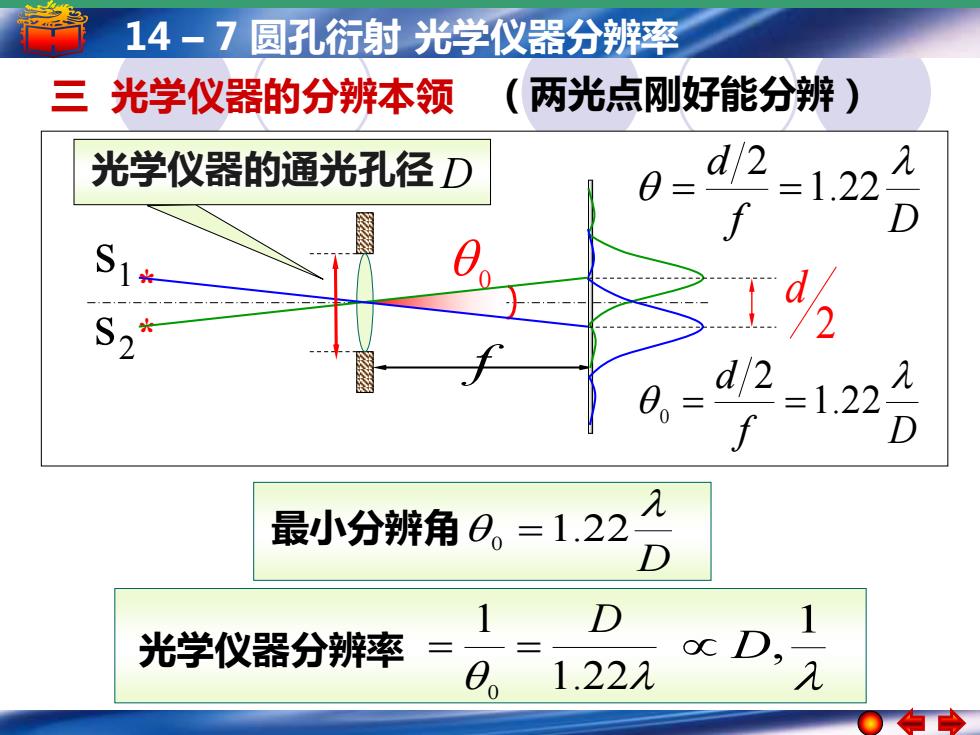

14-7圆孔衍射光学仪器分辨率 三光学仪器的分辨本领 (两光点刚好能分辨) 光学仪器的通光孔径D d/2 =1.22 0。= d/2 =1.22 f 最小分辨角0。=1.22 D D 1 光学仪器分辨率 ∝D 0. 1.22入
14 – 7 圆孔衍射 光学仪器分辨率 * * 1 s 2 s f 0 三 光学仪器的分辨本领 2 d f D d 1.22 2 0 = = D 最小分辨角 0 =1.22 （两光点刚好能分辨） 光学仪器分辨率 1.22 1 0 D = = 1 D, f D d 1.22 2 光学仪器的通光孔径 D = =
14-7圆孔衍射光学仪器分辨率 例1设人眼在正常照度下的瞳孔直径约为D=3mm, 而在可见光中，对人眼最敏感的波长为550nm,问 (1)人眼的最小分辨角有多大？ (2)若教室黑板上写有一等于号“=”，在什么情 况下，距离黑板10处的学生才不会因为衍射效应，将 等于号”=”看成减号”-”？ 解(1)0。=1.22=2.2×104rad (2)S=L8,=2.2mm 等号两横线间距不小于2.2mm
14 – 7 圆孔衍射 光学仪器分辨率 D 解（1） 0 =1.22 2.2 10 rad −4 = （2） S = L0 = 2.2 mm （1）人眼的最小分辨角有多大？ （2）若教室黑板上写有一等于号“＝”，在什么情 况下，距离黑板10 m处的学生才不会因为衍射效应，将 等于号“＝”看成减号“－”? 例1 设人眼在正常照度下的瞳孔直径约为 而在可见光中，对人眼最敏感的波长为550 nm，问 D = 3 mm, 等号两横线间距不小于 2.2 mm
14-7圆孔衍射光学仪器分辨率 例2太空望远镜 (1)哈勃太空望远镜是1990 年发射升空的天文望远镜，它的 主透镜直径为2.4m，是目前太 空中的最大望远镜.在大气层外 615km高空绕地运行，可观察130 亿光年远的太空深处，发现了500亿个星系.试计算哈勃 望远镜对波长为800nm的红外线的最小分辨角. 解（1)哈勃望远镜的最小分辨角为 1.22λ =4.0×10-7rad
14 – 7 圆孔衍射 光学仪器分辨率 解 （1）哈勃望远镜的最小分辨角为 4.0 10 rad 1.22 −7 = = D 例2 太空望远镜 （1）哈勃太空望远镜是1990 年发射升空的天文望远镜 ，它的 主透镜直径为 2.4 m , 是目前太 空中的最大望远镜 . 在大气层外 615 km高空绕地运行 , 可观察 130 亿光年远的太空深处, 发现了500 亿个星系 . 试计算哈勃 望远镜对波长为 800 nm 的红外线的最小分辨角
