4、绝缘子 绝缘子的作用是使导线 和杆塔间保持绝缘。应 有良好的绝缘性能和足 够的机械强度
2.1 电力线路等效电路及其参数 4、绝缘子 绝缘子的作用是使导线 和杆塔间保持绝缘。应 有良好的绝缘性能和足 够的机械强度
5、金具。 金具是用于固定 、连接、保护导 金具 线和避雷线，连 接和保护绝缘子 的各种金属零件 的总称
5、金具。 • 金具是用于固定 、连接、保护导 线和避雷线，连 接和保护绝缘子 的各种金属零件 的总称

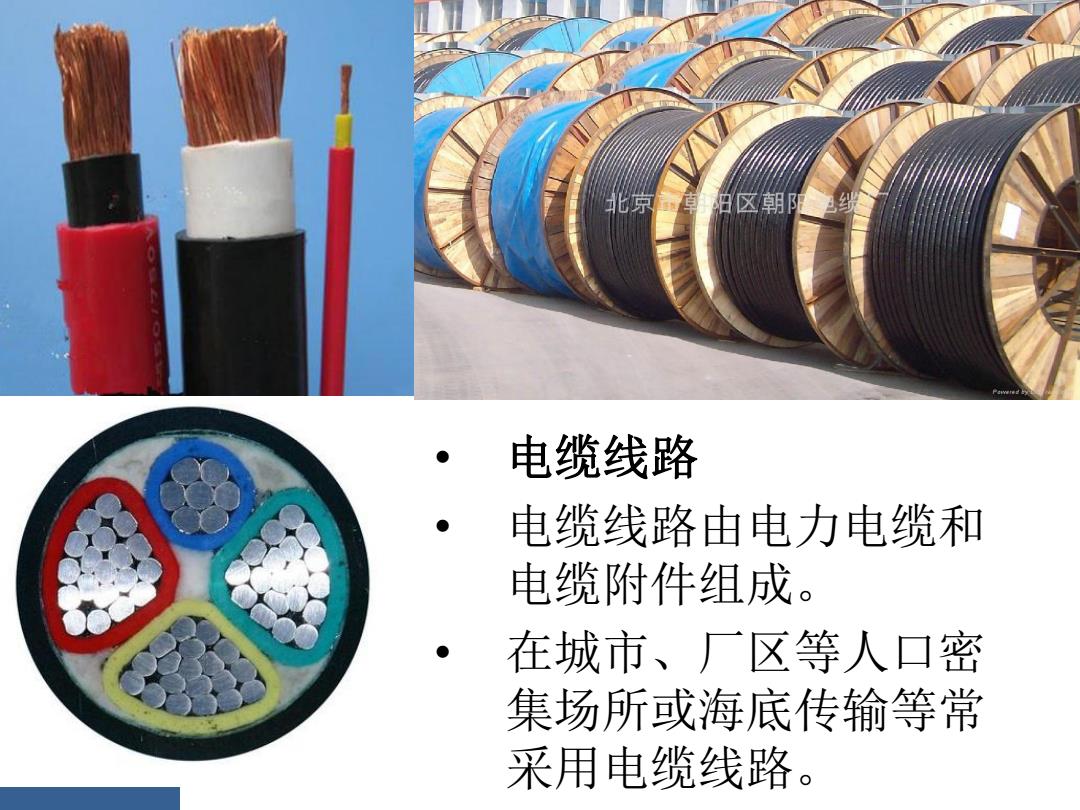

北京有区朝线 电缆线路 ● 电缆线路由电力电缆和 电缆附件组成。 在城市、厂区等人口密 集场所或海底传输等常 采用电缆线路
2.1 电力线路等效电路及其参数 • 电缆线路 • 电缆线路由电力电缆和 电缆附件组成。 • 在城市、厂区等人口密 集场所或海底传输等常 采用电缆线路

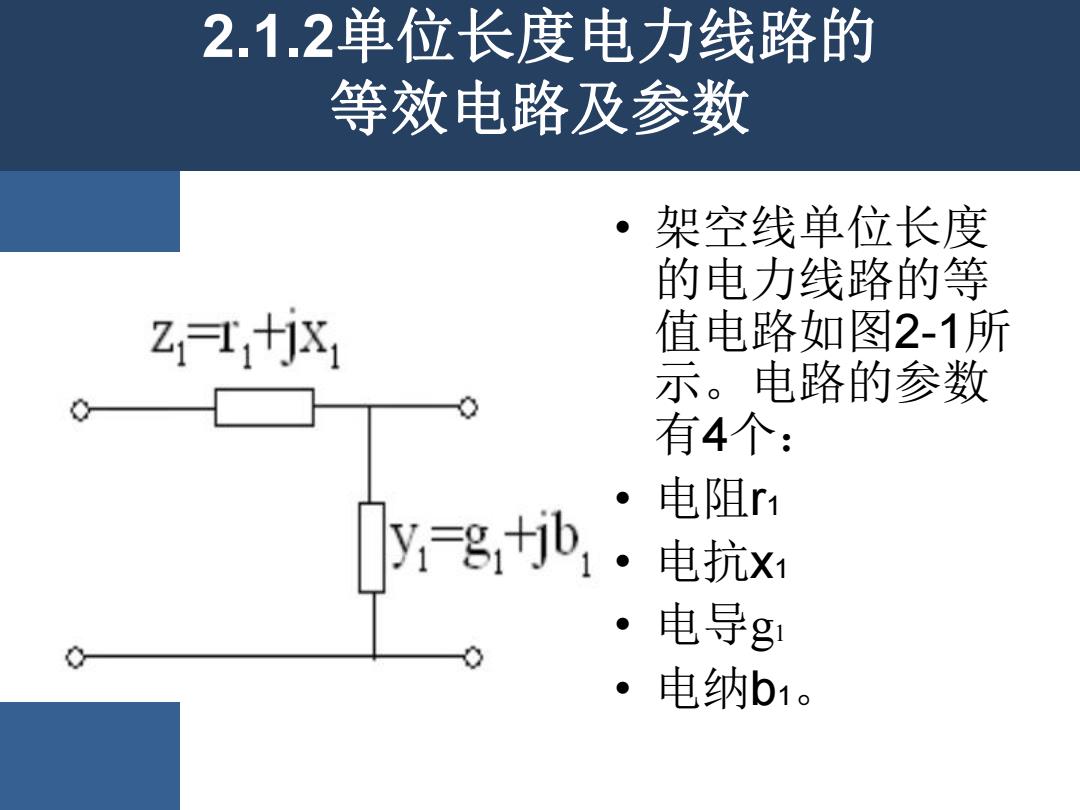

2.1.2单位长度电力线路的 等效电路及参数 架空线单位长度 的电力线路的等 Z十jX1 值电路如图2-1所 示。电路的参数 有4个： 电阻r yF8,地，·电抗x1 电导g 。电纳b1
2.1.2单位长度电力线路的 等效电路及参数 • 架空线单位长度 的电力线路的等 值电路如图2-1所 示。电路的参数 有4个： • 电阻r1 • 电抗x1 • 电导g1 • 电纳b1
1、电阻反映电力线路的发热效应 ·每相导线单位长度电阻的计算公式为 n=p/S Q/km 其中，S一导线的标称截面积(mm); p— 导线的电阻率（2·mm2/km 铝的电阻率：31.52·mm2/km 铜的电阻率：18.82·mm2/km 铝、铜的电阻率略大于直流电阻率，原因是： (1)交流电流的趋肤效应； (2)绞线每股长度略大于导线长度； (3)导线的实际截面比标称截面略小。 这里采用工程单位，也可以采用国标单位，如教材
• 每相导线单位长度电阻的计算公式为 1、电阻-反映电力线路的发热效应 r1 / S / km 。 这里采用工程单位，也可以采用国标单位，如教材。 其中，S—导线的标称截面积(mm2)； ρ—导线的电阻率（ ） 铝的电阻率：31.5 铜的电阻率：18.8 mm / km 2 mm / km 2 mm / km 2 铝、铜的电阻率略大于直流电阻率，原因是： （1）交流电流的趋肤效应； （2）绞线每股长度略大于导线长度； （3）导线的实际截面比标称截面略小
