★ 平均电流rAw) 在二极管长期运行时，允许流过的最大工频正弦半波电流的平均值。标 称其额定电流的参数。 一使用时应按有效值相等的原则来选取晶闸管。由于晶闸管的电流过载能 力极小，选用时至少考虑(1.5~2)倍的电流裕量 如半波正弦电流的峰值为m sin o(o) Im π Gsinor'd(o) 机械电气工程学院电气教研室 1-21 电力电子技术
1-21 平均电流 IT(AV） ——在二极管长期运行时，允许流过的最大工频正弦半波电流的平均值。标 称其额定电流的参数。 ——使用时应按有效值相等的原则来选取晶闸管。由于晶闸管的电流过载能 力极小，选用时至少考虑（1.5~2）倍的电流裕量 2 ( sin ) ( ) 2 1 sin ( ) 2 1 2 0 0 ( ) m m m T AV m I I I t d t I I I td t 如半波正弦电流的峰值为Im ★
2.2.3电力二极管的主要参数 ■最高工作结温TM ◆结温是指管芯PN结的平均温度，用T表示。 ◆最高工作结温是指在P结不致损坏的前提下 所能承受的最高平均温度。 ◆TM通常在125~175C范围之内。 ■反向恢复时间t ■浪涌电流IrSM ◆指电力二极管所能承受最大的连续一个或几个 工频周期的过电流。 机械电气工程学院电气教研室 22/89 电力电子技术
22/89 2.2.3 电力二极管的主要参数 ■最高工作结温TJM ◆结温是指管芯PN结的平均温度，用TJ表示。 ◆最高工作结温是指在PN结不致损坏的前提下 所能承受的最高平均温度。 ◆TJM通常在125～175C范围之内。 ■反向恢复时间t rr ■浪涌电流IFSM ◆指电力二极管所能承受最大的连续一个或几个 工频周期的过电流
SWITCHMODE TM Power Rectifier MUR6040 .designed for use in switching power supplies,inverters and as free wheeling diodes,these state-of-the-art devices have the following features: Motorola Preferred Devlce .Ultrafast 100 Nanosecond Recovery Time .175C Operating Junction Temperature .High Voltage Capability to 400 Volts ULTRAFAST RECTIFIERS .Low Forward Voltage Drop 60 AMPERES High Temperature Glass Passivated Junction 400 VOLTS Mechanlcal Characterlstlcs: ·Case:Epoy,Molded Weight:4.3 grams(approximately) .Finish:All Extemal Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable Lead Temperature for Soldering Purposes:260C Max.for 10 Seconds .Shipped 30 Units Per Plastic Tube ·Marking:U6040 MAXIMUM RATINGS Rating Symbol Max Unit Peak Repetitive Reverse Voltage VRRM 400 Volts Working Peak Reverse Voltage VRWM DC Blocking Voltage VR Average Rectified Forward Current IF(AV) 60 Amps TC=70C Peak Repetitive Forward Current IFRM 60 Amps (Rated VR,Square Wave,20 kHz)TC=150C Non Repetitive Peak Surge Current IFSM 600 Amps (Surge applied at rated load conditions halfwave,single phase,60 Hz) Operating Junction Temperature and Storage Temperature TJ.Tstg -65to+175 C THERMAL CHARACTERISTICS 23/89 Thermal Resistance,Junction to Case RNC 0.8 C/W FLECTRICAL CHARACTERISTICS
23/89

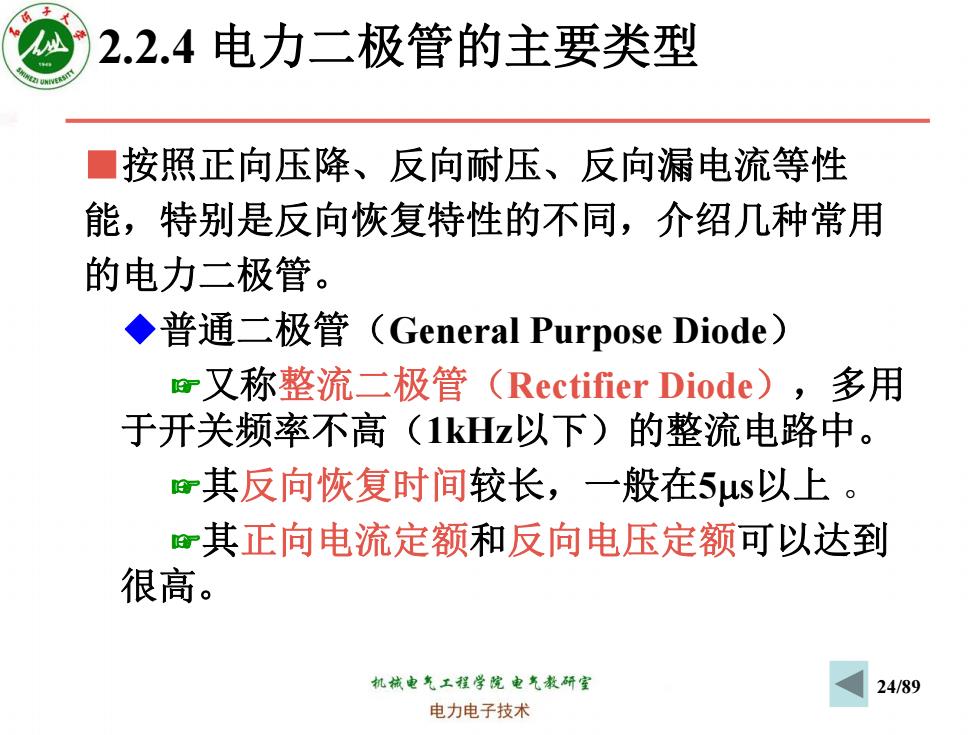

2.2.4电力二极管的主要类型 ■按照正向压降、反向耐压、反向漏电流等性 能，特别是反向恢复特性的不同，介绍几种常用 的电力二极管。 ◆普通二极管(General Purpose Diode) r又称整流二极管(Rectifier Diode),多用 于开关频率不高(1kHz以下)的整流电路中。 ©其反向恢复时间较长，一般在5us以上。 ©其正向电流定额和反向电压定额可以达到 很高。 机械电气工程学院电气教研室 24/89 电力电子技术
24/89 2.2.4 电力二极管的主要类型 ■按照正向压降、反向耐压、反向漏电流等性 能，特别是反向恢复特性的不同，介绍几种常用 的电力二极管。 ◆普通二极管（General Purpose Diode） ☞又称整流二极管（Rectifier Diode），多用 于开关频率不高（1kHz以下）的整流电路中。 ☞其反向恢复时间较长，一般在5s以上 。 ☞其正向电流定额和反向电压定额可以达到 很高
2.2.4电力二极管的主要类型 ◆快恢复二极管(Fast Recovery Diode FRD 恢复过程很短，特别是反向恢复过程很短 般在5s以下) r快恢复外延二极管(Fast Recovery Epitaxial Diodes-一FRED),采用外延型P-i-N结构，其 反向恢复时间更短（可低于50s),正向压降也很 低（0.9V左右)。 ©从性能上可分为快速恢复和超快速恢复两个等 级。前者反向恢复时间为数百纳秒或更长，后者则 在100ns以下，甚至达到20~30ns。 机械电气工程学院电气教研室 25/89 电力电子技术
25/89 2.2.4 电力二极管的主要类型 ◆快恢复二极管（Fast Recovery Diode——FRD） ☞恢复过程很短，特别是反向恢复过程很短（一 般在5s以下） 。 ☞快恢复外延二极管 （Fast Recovery Epitaxial Diodes——FRED） ，采用外延型P-i-N结构 ，其 反向恢复时间更短（可低于50ns），正向压降也很 低（0.9V左右）。 ☞从性能上可分为快速恢复和超快速恢复两个等 级。前者反向恢复时间为数百纳秒或更长，后者则 在100ns以下，甚至达到20~30ns
