桥梁五大部件的功能 1、桥跨结构：是线路中断时跨越障碍的主要承载结构，又称 上部结构。 2、支座系统：用来支承上部结构并传递荷载于桥梁墩台上。 3、桥墩：是在河中或岸上支承两侧桥跨结构的建筑物。 4、桥台：设在桥的两端，一端与路堤相接，并防止路堤滑塌； 另一端则支承桥跨结构端部。 5、墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构 部分。 桥梁墩台与基础又称为下部结构
二、桥梁五大部件的功能 1、桥跨结构：是线路中断时跨越障碍的主要承载结构，又称 上部结构。 2、支座系统：用来支承上部结构并传递荷载于桥梁墩台上。 3、桥墩：是在河中或岸上支承两侧桥跨结构的建筑物。 4、桥台：设在桥的两端，一端与路堤相接，并防止路堤滑塌； 另一端则支承桥跨结构端部。 5、墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构 部分。 桥梁墩台与基础又称为下部结构

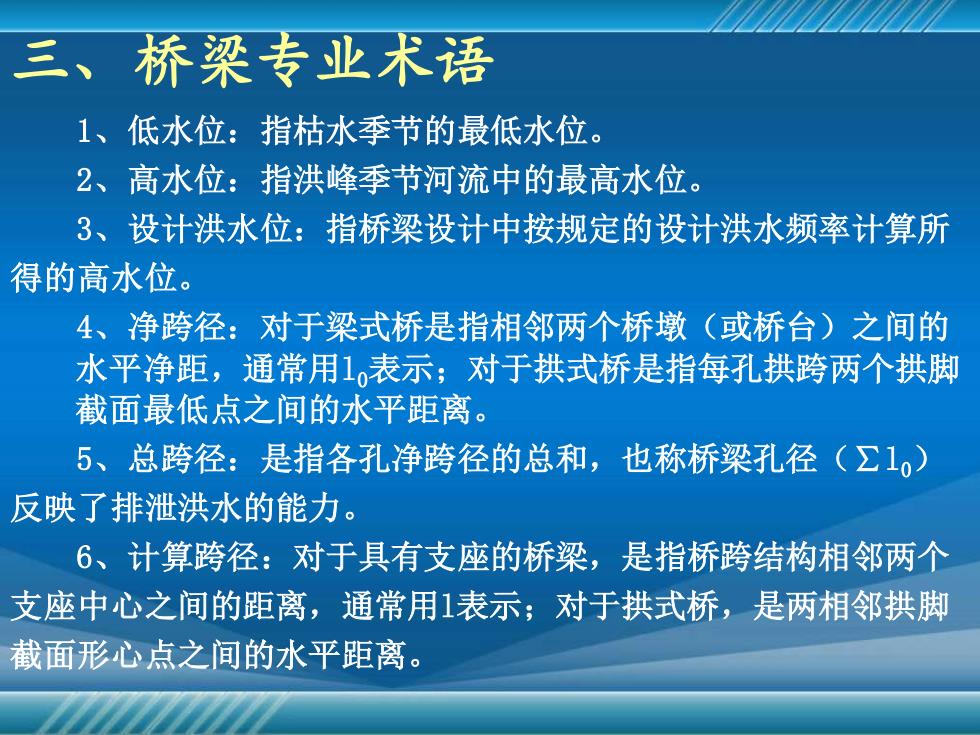

三、桥梁专业术语 1、低水位：指枯水季节的最低水位。 2、高水位：指洪峰季节河流中的最高水位。 3、设计洪水位：指桥梁设计中按规定的设计洪水频率计算所 得的高水位。 4、净跨径：对于梁式桥是指相邻两个桥墩（或桥台）之间的 水平净距，通常用1表示；对于拱式桥是指每孔拱跨两个拱脚 截面最低点之间的水平距离。 5、总跨径：是指各孔净跨径的总和，也称桥梁孔径（∑1，） 反映了排泄洪水的能力。 6、计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个 支座中心之间的距离，通常用1表示；对于拱式桥，是两相邻拱脚 截面形心点之间的水平距离
三、桥梁专业术语 1、低水位：指枯水季节的最低水位。 2、高水位：指洪峰季节河流中的最高水位。 3、设计洪水位：指桥梁设计中按规定的设计洪水频率计算所 得的高水位。 4、净跨径：对于梁式桥是指相邻两个桥墩（或桥台）之间的 水平净距，通常用l0表示；对于拱式桥是指每孔拱跨两个拱脚 截面最低点之间的水平距离。 5、总跨径：是指各孔净跨径的总和，也称桥梁孔径（∑l0） 反映了排泄洪水的能力。 6、计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个 支座中心之间的距离，通常用l表示；对于拱式桥，是两相邻拱脚 截面形心点之间的水平距离
三、桥梁专业术语 7、桥梁全长：指桥梁两端两个桥台的侧墙或八字墙后端点之 间的距离，以L表示。 8、桥梁高度：指桥面与低水位之间的高差。 9、桥下净空高度：是指设计洪水位或计算通航水位至桥跨结 构最下缘之间的距离，用H表示。 10、建筑高度：指桥上行车路面（或轨顶）标高至桥跨结构最 下缘之间的距离。 11、净矢高：是指从拱顶截面下缘至相邻两拱脚截面下缘最低 点之连线的垂直距离。 12、计算矢高：是指从拱顶截面形心至相邻两拱脚截面形心之 连线的垂直距离。 13、矢跨比：是拱桥中拱圈（或拱肋）的计算矢高与计算跨径 之比
7、桥梁全长：指桥梁两端两个桥台的侧墙或八字墙后端点之 间的距离，以L表示。 8、桥梁高度：指桥面与低水位之间的高差。 9、桥下净空高度：是指设计洪水位或计算通航水位至桥跨结 构最下缘之间的距离，用H表示。 10、建筑高度：指桥上行车路面（或轨顶）标高至桥跨结构最 下缘之间的距离。 11、净矢高：是指从拱顶截面下缘至相邻两拱脚截面下缘最低 点之连线的垂直距离。 12、计算矢高：是指从拱顶截面形心至相邻两拱脚截面形心之 连线的垂直距离。 13、矢跨比：是拱桥中拱圈（或拱肋）的计算矢高与计算跨径 之比。 三、桥梁专业术语
三、桥梁专业术语一梁式桥 L 桥台 桥跨结构 洪水位 支座 支通航水位 路提 低水位 Lo 护坡 桥增 基删
三、桥梁专业术语—梁式桥
三、桥梁专业术语一拱式桥 10 R-TF1FTMFFTCDEDETFIFTFTFFTETAHFTFWTFIV 实腹拱桥 1-主拱圈；2拱顶3拱脚：4拱轴线：5-拱腹；6拱背；7-起拱线；8-桥台；9桥台基础：10锥坡；11-拱上建筑 1。—净跨径；l一计算跨径；∫。一净矢高；一计算矢高；/—矢跨比
三、桥梁专业术语—拱式桥
