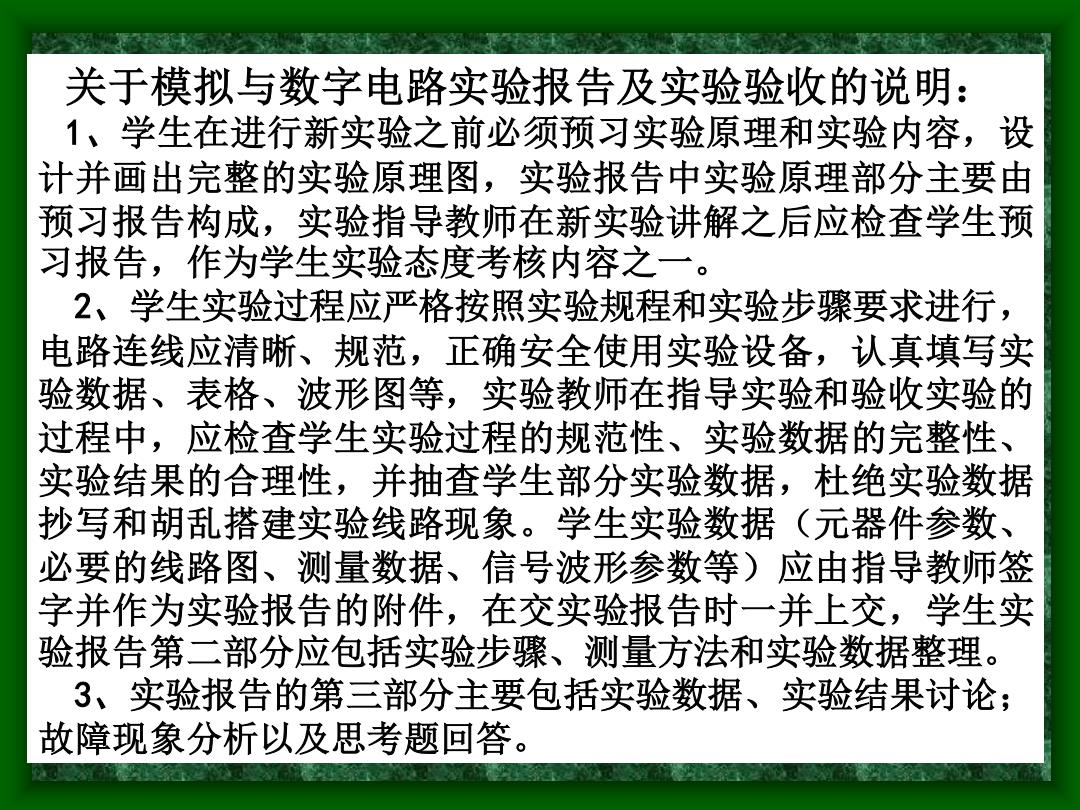

关于模拟与数字电路实验报告及实验验收的说明： 1、学生在进行新实验之前必须预习实验原理和实验内容，设 计并画出完整的实验原理图，实验报告中实验原理部分主要由 预习报告构成，实验指导教师在新实验讲解之后应检查学生预 习报告，作为学生实验态度考核内容之一。 2、学生实验过程应严格按照实验规程和实验步骤要求进行 电路连线应清晰、规范，正确安全使用实验设备，认真填写实 验数据、表格、波形图等，实验教师在指导实验和验收实验的 过程中，应检查学生实验过程的规范性、实验数据的完整性、 实验结果的合理性，并抽查学生部分实验数据，杜绝实验数据 抄写和胡乱搭建实验线路现象。学生实验数据（元器件参数、 必要的线路图、测量数据、信号波形参数等)应由指导教师签 字并作为实验报告的附件，在交实验报告时一并上交，学生实 验报告第二部分应包括实验步骤、测量方法和实验数据整理。 3、实验报告的第三部分主要包括实验数据、实验结果讨论； 故障现象分析以及思考题回答
7 关于模拟与数字电路实验报告及实验验收的说明： 1、学生在进行新实验之前必须预习实验原理和实验内容，设 计并画出完整的实验原理图，实验报告中实验原理部分主要由 预习报告构成，实验指导教师在新实验讲解之后应检查学生预 习报告，作为学生实验态度考核内容之一。 2、学生实验过程应严格按照实验规程和实验步骤要求进行， 电路连线应清晰、规范，正确安全使用实验设备，认真填写实 验数据、表格、波形图等，实验教师在指导实验和验收实验的 过程中，应检查学生实验过程的规范性、实验数据的完整性、 实验结果的合理性，并抽查学生部分实验数据，杜绝实验数据 抄写和胡乱搭建实验线路现象。学生实验数据（元器件参数、 必要的线路图、测量数据、信号波形参数等）应由指导教师签 字并作为实验报告的附件，在交实验报告时一并上交，学生实 验报告第二部分应包括实验步骤、测量方法和实验数据整理。 3、实验报告的第三部分主要包括实验数据、实验结果讨论； 故障现象分析以及思考题回答
模拟与数字电路实验考核方式： 以平时实验成绩和期末考试成绩综合评定，其中平时实验成 绩占80%，期末考试成绩占20%，A-以上成绩要求平时成绩A- 以上且期末考试成绩在前1/3，平时实验成绩部分具体评定方 法如下： 1、实验预习和实验纪律：根据学生有无迟到、早退、无故旷 课现象，实验预习报告是否认真、实验中有无大声喧哗、是否 爱护实验器材等方面评定，学生迟到一次实验成绩降低一档，无 故旷课两次以上本学期实验成绩不合格。 2、实验结果和过程：根据学生完成实验情况评定，具体评定 分三部分：（1)基础实验内容。(2) 选做实验或实验的提高 部分。(3)创造性、独特性发挥部分。各部分视学生实验完成 情况综合评定。 3、实验报告：主要根据学生实验报告理论推导有无错误、参 数计算是否正确、实验过程实验数据和结果记录是否完整客观 故障分析是否合理、实验问题回答是否正确等评定
8 模拟与数字电路实验考核方式： 以平时实验成绩和期末考试成绩综合评定，其中平时实验成 绩占80%，期末考试成绩占20%，A-以上成绩要求平时成绩A- 以上且期末考试成绩在前1/3,平时实验成绩部分具体评定方 法如下： 1、实验预习和实验纪律：根据学生有无迟到、早退、无故旷 课现象，实验预习报告是否认真、实验中有无大声喧哗、是否 爱护实验器材等方面评定,学生迟到一次实验成绩降低一档，无 故旷课两次以上本学期实验成绩不合格。 2、实验结果和过程：根据学生完成实验情况评定，具体评定 分三部分：（1） 基础实验内容。（2） 选做实验或实验的提高 部分。（3） 创造性、独特性发挥部分。各部分视学生实验完成 情况综合评定。 3、实验报告：主要根据学生实验报告理论推导有无错误、参 数计算是否正确、实验过程实验数据和结果记录是否完整客观 、故障分析是否合理、实验问题回答是否正确等评定
实验一：实验准备及常规仪器设备使用 实验目的：掌握示波器、信号发生器、稳压电源 实验板、面包板等常规仪器和设备的工作原理、使 用方法 。 二、实验原理 1、示波器基础知识及使用简介： 触发系统：如果没有触发电路，你在屏幕上看到的将 会是具有随机起始点的很多波形杂乱重叠的图象。而 触发电路的作用就在于保证每次时基在屏幕的扫描的 时候，时基扫描都从输入信号上的一个精确确定的点 开始。作为数字示波器来说，触发实际上确定波形的 存储起点
9 实验一：实验准备及常规仪器设备使用 一、实验目的：掌握示波器、信号发生器、稳压电源、 实验板、面包板等常规仪器和设备的工作原理、使 用方法。 二、实验原理： 1、示波器基础知识及使用简介： 触发系统：如果没有触发电路，你在屏幕上看到的将 会是具有随机起始点的很多波形杂乱重叠的图象。而 触发电路的作用就在于保证每次时基在屏幕的扫描的 时候，时基扫描都从输入信号上的一个精确确定的点 开始。作为数字示波器来说，触发实际上确定波形的 存储起点
触发源：它决定触发信号从哪里获得。在多数情况下， 触发信号来自输入信号本身。所以如果只使用一个通 道，那么触发源就设置为该通道。如果使用多个通道 那么触发源可以从这些通道中选取。 触发电平：触发电平控制机构设置选定触发源的信号 欲使触发电路启动时基扫描所必须跨越的电压电平值。 触发斜率：触发斜率控制机构决定触发发生于触发源 信号的上升沿("正斜率")或者下降沿（"负斜率") 触发耦合：以决定选定的触发源信号送往触发电路的 耦合方式
10 触发源：它决定触发信号从哪里获得。在多数情况下， 触发信号来自输入信号本身。所以如果只使用一个通 道，那么触发源就设置为该通道。如果使用多个通道， 那么触发源可以从这些通道中选取。 触发电平：触发电平控制机构设置选定触发源的信号 欲使触发电路启动时基扫描所必须跨越的电压电平值。 触发斜率：触发斜率控制机构决定触发发生于触发源 信号的上升沿（"正斜率"）或者下降沿（"负斜率"） 触发耦合 ：以决定选定的触发源信号送往触发电路的 耦合方式
触发电路的作用就是保证 每次时基在屏幕上扫描的 不正常触发 时候，都从输入信号上与 定义的触发点相同的点开 始，这样每一次扫描的波 形就同步的，从而显示稳 9 正常触发 定的波形，见图b;没有触 发电路在屏幕上看到的将 会是具有随机起点的很多 波形杂乱重叠的图象，见 图a
11 • 触发电路的作用就是保证 每次时基在屏幕上扫描的 时候，都从输入信号上与 定义的触发点相同的点开 始，这样每一次扫描的波 形就同步的，从而显示稳 定的波形，见图 b；没有触 发电路在屏幕上看到的将 会是具有随机起点的很多 波形杂乱重叠的图象，见 图a 。 不正常触发 a 正常触发 b
