2 棱锥上截交线的求法 3 S B
好镜 2 棱锥上截交线的求法
§3-2曲面立体 曲面立体是由曲面或曲面和曲面或曲面 圆柱 和平面所围成的。 常见基本的曲面立体有圆柱、圆锥、圆 球 球、圆环等。 圆锥 圆环
曲面立体是由曲面或曲面和曲面或曲面 和平面所围成的。 常见基本的曲面立体有圆柱、圆锥、圆 球、圆环等。 §3-2 曲面立体
一、曲面立体的投影 1 圆柱 1)圆柱的投影 2)圆柱的表面取点 2 2" n点的位置： 1)在圆柱面上 在中轴线上或轮廓线上，如I、Ⅱ ) 不在中轴线上或轮廓线上，如Ⅲ、V 2)在圆柱顶面或底面上
1) 圆柱的投影 2) 圆柱的表面取点 一、曲面立体的投影 n 点的位置： 1）在圆柱面上 在中轴线上或轮廓线上，如Ⅰ、Ⅱ 不在中轴线上或轮廓线上，如Ⅲ、Ⅳ 2）在圆柱顶面或底面上 1 圆柱

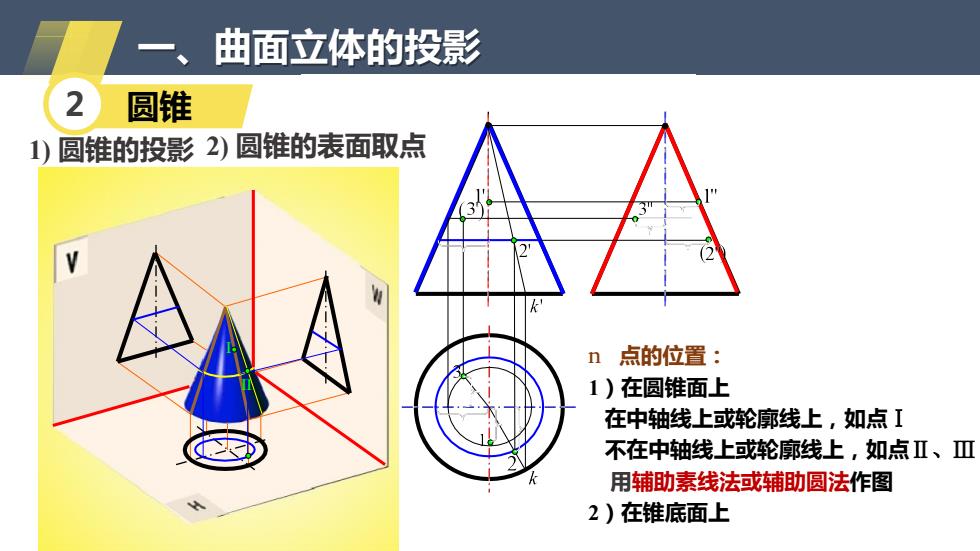

曲面立体的投影 圆锥 1)圆锥的投影2)圆锥的表面取点 点的位置： 1)在圆锥面上 在中轴线上或轮廓线上，如点I 不在中轴线上或轮廓线上，如点Ⅱ、Ⅲ 用辅助素线法或辅助圆法作图 2)在锥底面上
一、曲面立体的投影 1) 圆锥的投影 2) 圆锥的表面取点 Ⅰ Ⅱ n 点的位置： 1）在圆锥面上 在中轴线上或轮廓线上，如点Ⅰ 不在中轴线上或轮廓线上，如点Ⅱ、Ⅲ 用辅助素线法或辅助圆法作图 2）在锥底面上 2 圆锥
一、曲面立体的投影 3 圆球 1)球的投影2)球的表面取点 n点的位置： -1)在中心线上或轮廓线上，如点I, 2)不在中轴线上或轮廓线上，如点Ⅱ 有三个方向上的辅助圆，可选择任意 一个辅助作图
一、曲面立体的投影 1) 球的投影 n 点的位置： 1）在中心线上或轮廓线上，如点Ⅰ， 2）不在中轴线上或轮廓线上，如点Ⅱ 有三个方向上的辅助圆，可选择任意 一个辅助作图。 3 圆球 2) 球的表面取点
