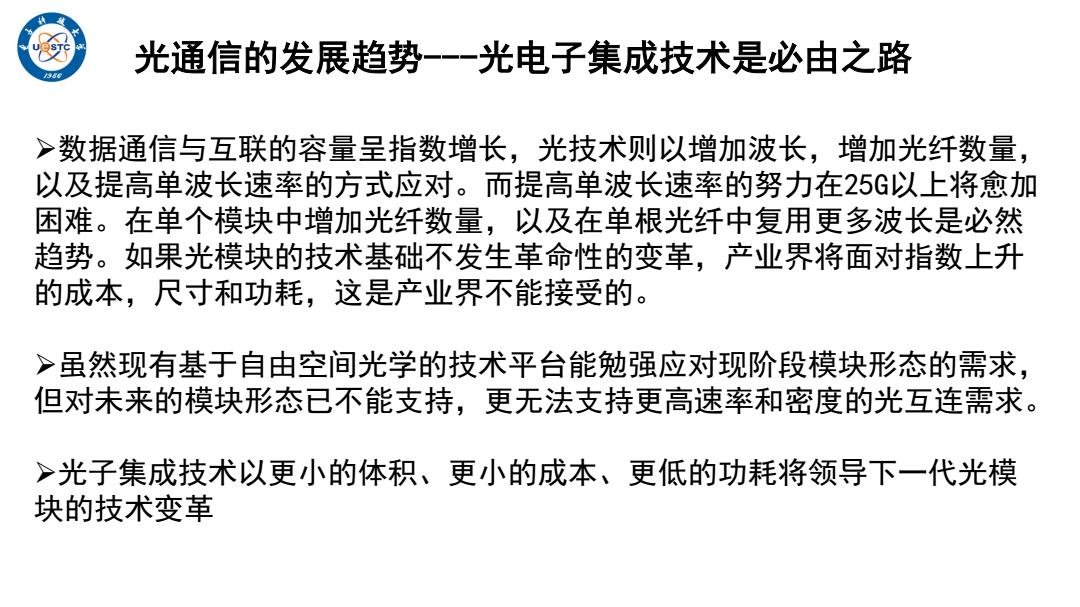

光通信的发展趋势-一一光电子集成技术是必由之路 >数据通信与互联的容量呈指数增长，光技术则以增加波长，增加光纤数量， 以及提高单波长速率的方式应对。而提高单波长速率的努力在25G以上将愈加 困难。在单个模块中增加光纤数量，以及在单根光纤中复用更多波长是必然 趋势。如果光模块的技术基础不发生革命性的变革，产业界将面对指数上升 的成本，尺寸和功耗，这是产业界不能接受的。 >虽然现有基于自由空间光学的技术平台能勉强应对现阶段模块形态的需求， 但对未来的模块形态已不能支持，更无法支持更高速率和密度的光互连需求。 >光子集成技术以更小的体积、更小的成本、更低的功耗将领导下一代光模 块的技术变革
光通信的发展趋势---光电子集成技术是必由之路 ➢数据通信与互联的容量呈指数增长，光技术则以增加波长，增加光纤数量， 以及提高单波长速率的方式应对。而提高单波长速率的努力在25G以上将愈加 困难。在单个模块中增加光纤数量，以及在单根光纤中复用更多波长是必然 趋势。如果光模块的技术基础不发生革命性的变革，产业界将面对指数上升 的成本，尺寸和功耗，这是产业界不能接受的。 ➢虽然现有基于自由空间光学的技术平台能勉强应对现阶段模块形态的需求， 但对未来的模块形态已不能支持，更无法支持更高速率和密度的光互连需求。 ➢光子集成技术以更小的体积、更小的成本、更低的功耗将领导下一代光模 块的技术变革
光通信的发展趋势-一一光电子集成技术是必由之路 多路复用器 25个湿合 硅数光器 25个速事为 0Gbt的的硅制器 以平面波导为基本平台，将各多种光子器件功能在一个平面光子回路或微小器件中， 实现： 小尺寸 在一个类似于集成电路的光芯片(mm)上实现几十个至上百个分立光器 件的功能 低成本 采用大规模集成电路的工艺批量生产，省去了传统工艺的对准等装配工 艺 低功耗 器件微小，所需要的控制功耗也大幅度降低
光通信的发展趋势---光电子集成技术是必由之路 以平面波导为基本平台，将各多种光子器件功能在一个平面光子回路或微小器件中， 实现： ---小尺寸 在一个类似于集成电路的光芯片（mm）上实现几十个至上百个分立光器 件的功能 ---低成本 采用大规模集成电路的工艺批量生产，省去了传统工艺的对准等装配工 艺 ---低功耗 器件微小，所需要的控制功耗也大幅度降低
数据中心是一个快速发展的市场 现状？---不久前 需要更高的速率和密度
数据中心是一个快速发展的市场 现状？---不久前 需要更高的速率和密度

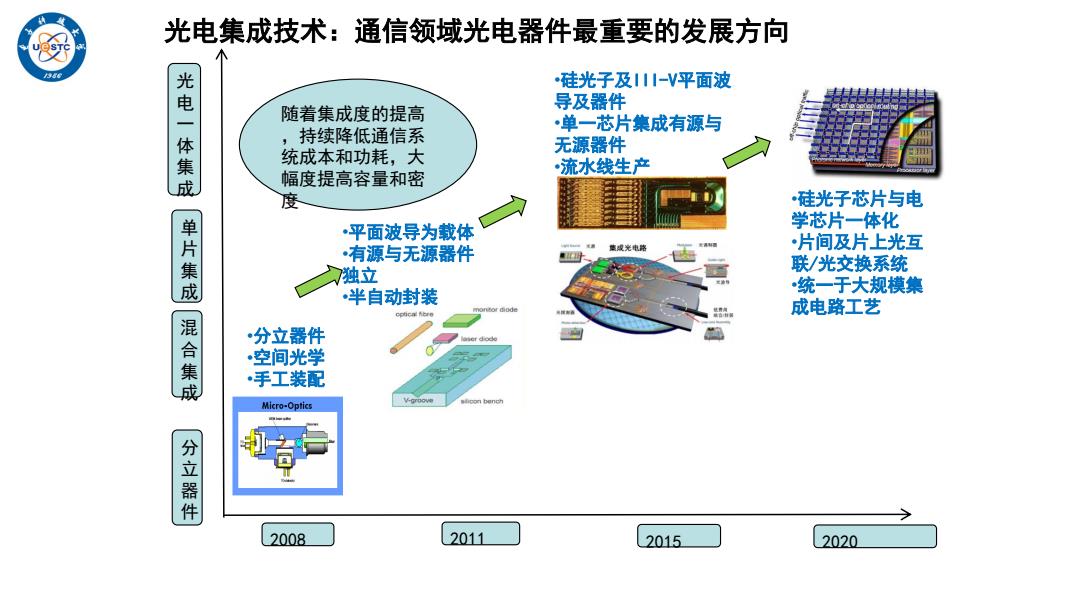

光电集成技术：通信领域光电器件最重要的发展方向 光电 •硅光子及11-V平面波 随着集成度的提高 导及器件 一体集 持续降低通信系 ·单一芯片集成有源与 统成本和功耗，大 无源器件 •流水线生产 幅度提高容量和密 度 硅光子芯片与电 学芯片一体化 单片集成 •平面波导为载体 •有源与无源器件 熊光电路 片间及片上光互 独立 联/光交换系统 半自动封装 ·统一于大规模集 cpfical fere 成电路工艺 混合集成 分立器件 空间光学 手工装配 Micro-Optics 分立器件 2008 2011 2015 2020
光电集成技术：通信领域光电器件最重要的发展方向 2008 2011 2015 2020 分 立 器 件 混 合 集 成 单 片 集 成 光 电 一 体 集 成 •分立器件 •空间光学 •手工装配 •平面波导为载体 •有源与无源器件 独立 •半自动封装 •硅光子及III-V平面波 导及器件 •单一芯片集成有源与 无源器件 •流水线生产 •硅光子芯片与电 学芯片一体化 •片间及片上光互 联/光交换系统 •统一于大规模集 成电路工艺 随着集成度的提高 ，持续降低通信系 统成本和功耗，大 幅度提高容量和密 度
发光二极管 LEDs Red LED White LED VEE6E810580111188 Solar LED Light 他w 8888888 MW LO LD EASO-TO8URA3 LED for displays Blue LED LED for traffic light
发光二极管 Red LED White LED LED for displays Blue LED LED for traffic light LEDs
