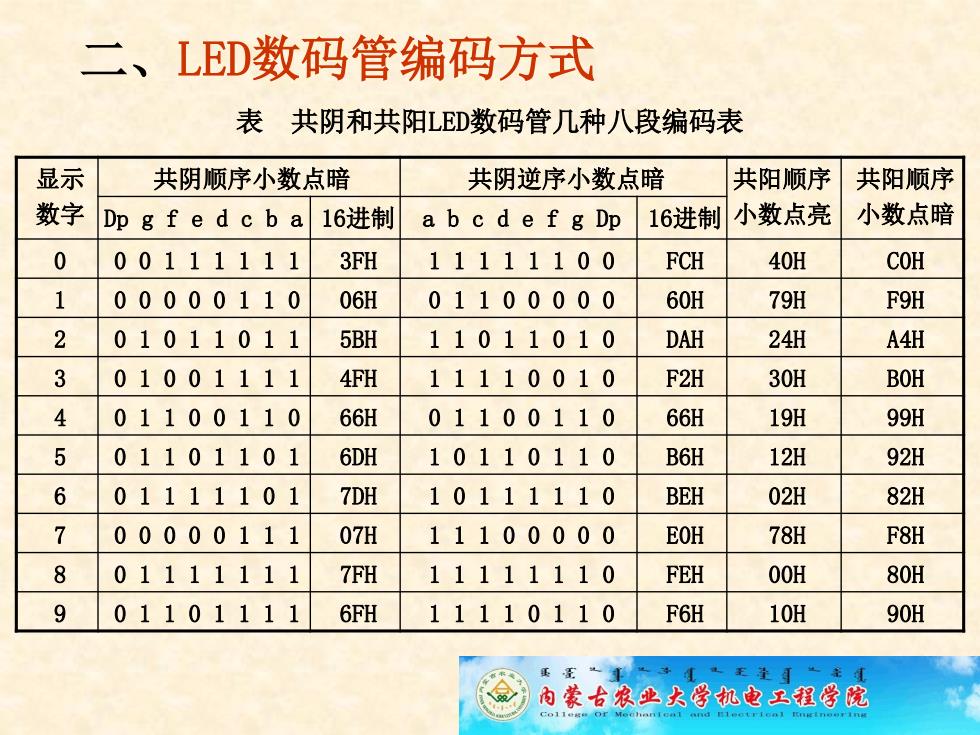

二、LED数码管编码方式 表共阴和共阳LD数码管几种八段编码表 显示 共阴顺序小数点暗 共阴逆序小数点暗 共阳顺序 共阳顺序 数字 Dp gfe dc b a16进制 a b c de fg Dp 16进制 小数点亮 小数点暗 0 00111111 3FH 11111100 FCH 40H COH 1 00000110 06H 01100000 60H 79H F9H 2 01011011 5BH 11011010 DAH 24H A4H 3 01001111 4FH 11110010 F2H 30H BOH 4 01100110 66H 01100110 66H 19H 99H 5 0110110 1 6DH 10110110 B6H 12H 92H 6 01111101 7DH 10111110 BEH 02H 82H 7 00000111 07H 11100000 EOH 78H F8H 8 01111111 7FH 11111110 FEH 00H 80H 9 01101111 6FH 11110110 F6H 10H 90H 内蒙古农业大学机电王程学院
二、LED数码管编码方式 表 共阴和共阳LED数码管几种八段编码表 显示 数字 共阴顺序小数点暗 共阴逆序小数点暗 共阳顺序 小数点亮 共阳顺序 Dp g f e d c b a 16进制 a b c d e f g Dp 16进制 小数点暗 0 0 0 1 1 1 1 1 1 3FH 1 1 1 1 1 1 0 0 FCH 40H C0H 1 0 0 0 0 0 1 1 0 06H 0 1 1 0 0 0 0 0 60H 79H F9H 2 0 1 0 1 1 0 1 1 5BH 1 1 0 1 1 0 1 0 DAH 24H A4H 3 0 1 0 0 1 1 1 1 4FH 1 1 1 1 0 0 1 0 F2H 30H B0H 4 0 1 1 0 0 1 1 0 66H 0 1 1 0 0 1 1 0 66H 19H 99H 5 0 1 1 0 1 1 0 1 6DH 1 0 1 1 0 1 1 0 B6H 12H 92H 6 0 1 1 1 1 1 0 1 7DH 1 0 1 1 1 1 1 0 BEH 02H 82H 7 0 0 0 0 0 1 1 1 07H 1 1 1 0 0 0 0 0 E0H 78H F8H 8 0 1 1 1 1 1 1 1 7FH 1 1 1 1 1 1 1 0 FEH 00H 80H 9 0 1 1 0 1 1 1 1 6FH 1 1 1 1 0 1 1 0 F6H 10H 90H
显示数转换为显示字段码的步骤： ()从显示数中分离出显示的每一位数字， 方法是将显示数除以十进制的权。 (2)将分离出的显示数字转换为显示字段码， 方法是查表
⑴ 从显示数中分离出显示的每一位数字， 方法是将显示数除以十进制的权。 显示数转换为显示字段码的步骤： ⑵ 将分离出的显示数字转换为显示字段码， 方法是查表
三、静态显示方式及其典型应用电路 LED数码管显示分类：静态显示方式和动态显示方式。 (1)静态显示方式，每一位字段码分别从/O控制口输出， 保持不变直至CPU刷新。 特点：编程较简单，但占用/O口线多，一般适用于显示 位数较少的场合。 (2)动态显示方式，在某一瞬时显示一位，依次循环扫描， 轮流显示，由于人的视觉滞留效应和发光二极管熄灭时的 余辉，人们看到的是多位同时稳定显示。 特点：占用I/O端线少，电路较简单，编程较复杂，CPU要 定时扫描刷新显示。一般适用于显示位数较多的场合。 注：静态驱动，各数码管处于恒定的工作电压或电流状态 需要多片集译码、锁存、驱动为一体的芯片构成驱动电路： 而动态驱动，各数码管被分时选通，电路只需较少的驱动 芯片
三、静态显示方式及其典型应用电路 ⑵ 动态显示方式，在某一瞬时显示一位，依次循环扫描， 轮流显示，由于人的视觉滞留效应和发光二极管熄灭时的 余辉，人们看到的是多位同时稳定显示。 特点：占用I/O端线少，电路较简单，编程较复杂，CPU要 定时扫描刷新显示。一般适用于显示位数较多的场合。 LED数码管显示分类：静态显示方式和动态显示方式。 ⑴ 静态显示方式，每一位字段码分别从I/O控制口输出， 保持不变直至CPU刷新。 特点：编程较简单，但占用I/O口线多，一般适用于显示 位数较少的场合。 注：静态驱动，各数码管处于恒定的工作电压或电流状态， 需要多片集译码、锁存、驱动为一体的芯片构成驱动电路； 而动态驱动，各数码管被分时选通，电路只需较少的驱动 芯片
LED显示器的扩展（显示方式） LD数码管的显示方式：③静态与动态 静态显示： 各数码管在显示过程中持续得到送显信号，与各数 码管接口的I/O口线是专用的。 动态显示： 各数码管在显示过程中轮流得到送显信号，与各数 码管接口的I/O口线是共用的。 静态显示特点： 无闪烁，用元器件多，占/O线多，无须扫描，节省 CPU时间，编程简单。 动态显示特点： 有闪烁，用元器件少，占/O线少，必须扫描，花费 CPU时间，编程复杂。（有多个LED时尤为突出）
LED显示器的扩展(显示方式) LED数码管的显示方式：③静态与动态 动态显示特点: 有闪烁，用元器件少，占I/O线少，必须扫描，花费 CPU时间，编程复杂。(有多个LED时尤为突出） 静态显示特点: 无闪烁，用元器件多，占I/O线多，无须扫描，节省 CPU时间，编程简单。 静态显示: 各数码管在显示过程中持续得到送显信号，与各数 码管接口的I/O口线是专用的。 动态显示: 各数码管在显示过程中轮流得到送显信号，与各数 码管接口的I/O口线是共用的
200 P0.0 P0.1 b 对多位LED数码显 P0.2 com +5V P0.3 示器的控制包括字形控 P0.4 制（显示什么字符）和 P0.5 P0.6 字位控制（哪些位显 P0.7 dp AT89S51 示)。 P2.0 P2.1 b 图示为共阳极数码 P2.2 com P2.3 管的连接方法，每个数 P2.4 P2.5 码管与一个/O端口连 P2.6 g P2.7 dp 接，公共端接电源+5V。 图 静态显示接口电路 要想控制哪个数码管显示，只需要输出对应的字形码 即可。 【例】编程在2个数码管上显示数字“1”“2”。 只需要写两条指令：MOVP0,0F9H MOV P2,#0A4H
对多位LED数码显 示器的控制包括字形控 制（显示什么字符）和 字位控制（哪些位显 示）。 图示为共阳极数码 管的连接方法，每个数 码管与一个I/O端口连 接，公共端接电源+5V。 要想控制哪个数码管显示，只需要输出对应的字形码 即可。【例】编程在2个数码管上显示数字“1”“2” 。 只需要写两条指令：MOV P0，#0F9H MOV P2，#0A4H
