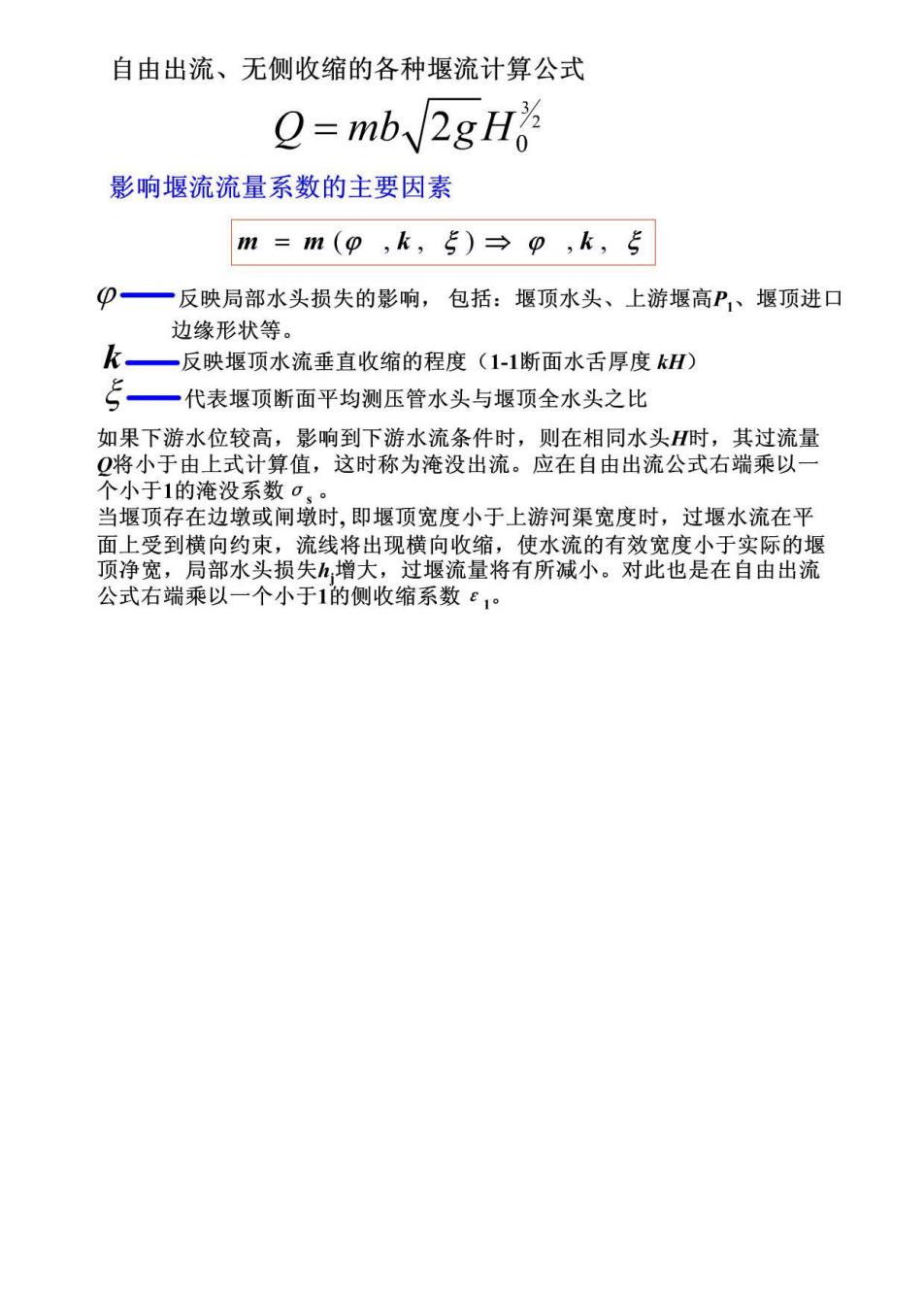

自由出流、无侧收缩的各种堰流计算公式 Q=mb2gH 影响堰流流量系数的主要因素 m=m(p,k,5)→9，k,5 P一反映局部水头损失的影响，包括：堰顶水头、上游堰高P、堰顶进口 边缘形状等。 一反映堰顶水流垂直收缩的程度(1-1断面水舌厚度kH) 二一代表堰顶断面平均测压管水头与堰顶全水头之比 如果下游水位较高，影响到下游水流条件时，则在相同水头H时，其过流量 Q将小于由上式计算值，这时称为淹没出流。应在自由出流公式右端乘以 个小于1的淹没系数0。 当堰顶存在边墩或闸墩时，即堰顶宽度小于上游河渠宽度时，过堰水流在平 面上受到横向约束，流线将出现横向收缩，使水流的有效宽度小于实际的堰 顶净宽，局部水头损失，增大，过堰流量将有所减小。对此也是在自由出流 公式右端乘以一个小于1的侧收缩系数￡
P 4 按下游水位是否对过堰 厂自由堰流 水流有顶托阻水的影响 淹没堰流0。≤1 无侧收缩堰流b=B 按有无侧向收缩 有侧收缩堰流b≠B 6,≤1

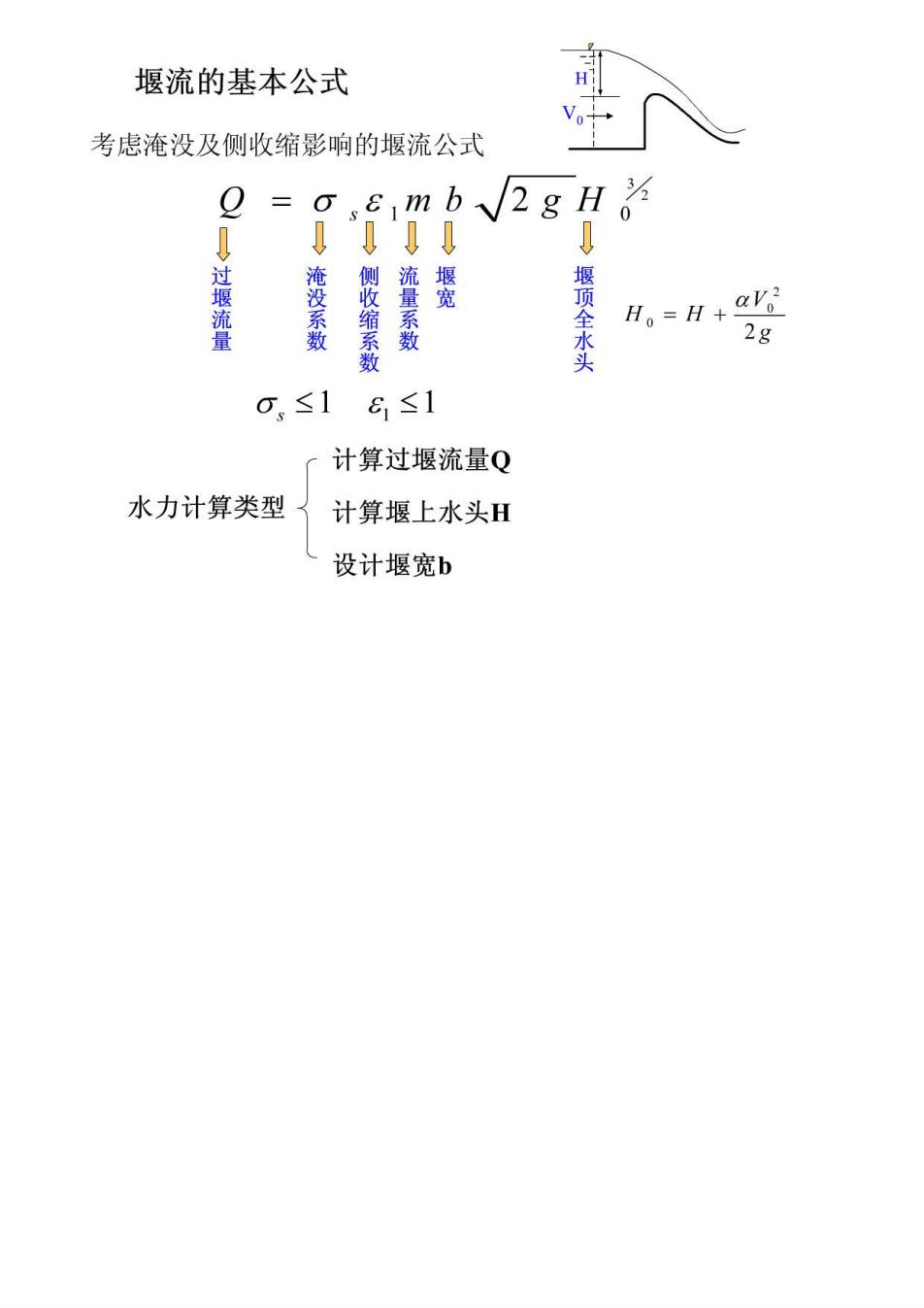

堰流的基本公式 Vo+ 考虑淹没及侧收缩影响的堰流公式 ○ 、E,mb 0 ↓ ↓↓↓ 过堰流量 淹没系数 侧 缩系数 流量系数 全水头 H。=H+ay 2g o≤1 6≤1 计算过堰流量Q 水力计算类型 计算堰上水头H 设计堰宽b
§8.2薄壁堰流的水力计算 薄壁堰流具有稳定的水头和流量关系，常作为水 力模型或野外测量中一种有效的量水工具。 冬当矩形薄壁堰无侧收缩，自由 三角形薄壁堰适用于小流量的 出流时，水流最为稳定，测量精 量测： 度也较高： 堰上水头不宜过小（应大于 。直角三角形薄壁堰的计算公式 2.5cm); 可简化为 Q=CoH 水舌下面的空间通气良好：
一、 矩形薄壁堰流 H 10.112H 通气管 贴壁流动 P 0.67H H H 3H 无侧收缩的矩形薄壁堰自由出流水舌形状
