长沙理工大学能动学晚 第十章 锅炉热力计算及 其设计布置 §1、锅炉本体的典型布置 §2、锅炉主要设计参数的选择 §3、电厂锅炉热力计算的任务及顺序 §4、炉腔热力计算 §5、对流和半辐射受热面的热力计算 Page 1 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 1 Principles of Boiler 2023/9/23 第十章 锅炉热力计算及 其设计布置 §1、 锅炉本体的典型布置 §2、锅炉主要设计参数的选择 §3、电厂锅炉热力计算的任务及顺序 §4、炉膛热力计算 §5、对流和半辐射受热面的热力计算
长沙理工大学能动学院 §1锅炉本体的典型布置 0 ·1、Π型、Γ型布置锅炉 2、塔型、半塔型布置锅炉 。 3、影响锅炉布置的因素 Page2 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 2 Principles of Boiler 2023/9/23 §1 锅炉本体的典型布置 • 1、Π型、 Γ型布置锅炉 • 2、塔型、半塔型布置锅炉 • 3、影响锅炉布置的因素
G1021/18.2-540/540-10 亚临界自然循环汽包炉 20 00 热器 5920 工0正临界自然循环汽包锅炉 提箱及城线器 4242 42081 10 9 79 13 22 12 17245 1 7433 6000 6 777777777777777777 Page 3
长沙理工大学能动学院 Page 3 Principles of Boiler 2023/9/23 HG- 亚临界自然循环汽包锅炉
6 1、钢简 2.下降管 3、分隔屏过热器 4.后屏过热器 5、屏式再热器 强制循环锅炉纵剖面布置图 6.末级再热器 7、未级过热器 8、悬吊管 9、包覆管 10、炉面管 11、墙式锅射再热器 12.低温水平过热器 13.省煤器 14。燃烧器 15.解环梨 16.水冷燮 17、同转式农气缅热器 18、修煤机 19、出渣装图 20。一次风机 21、三次设机 Page4 60
长沙理工大学能动学院 Page 4 Principles of Boiler 2023/9/23 强制循环锅炉纵剖面布置图

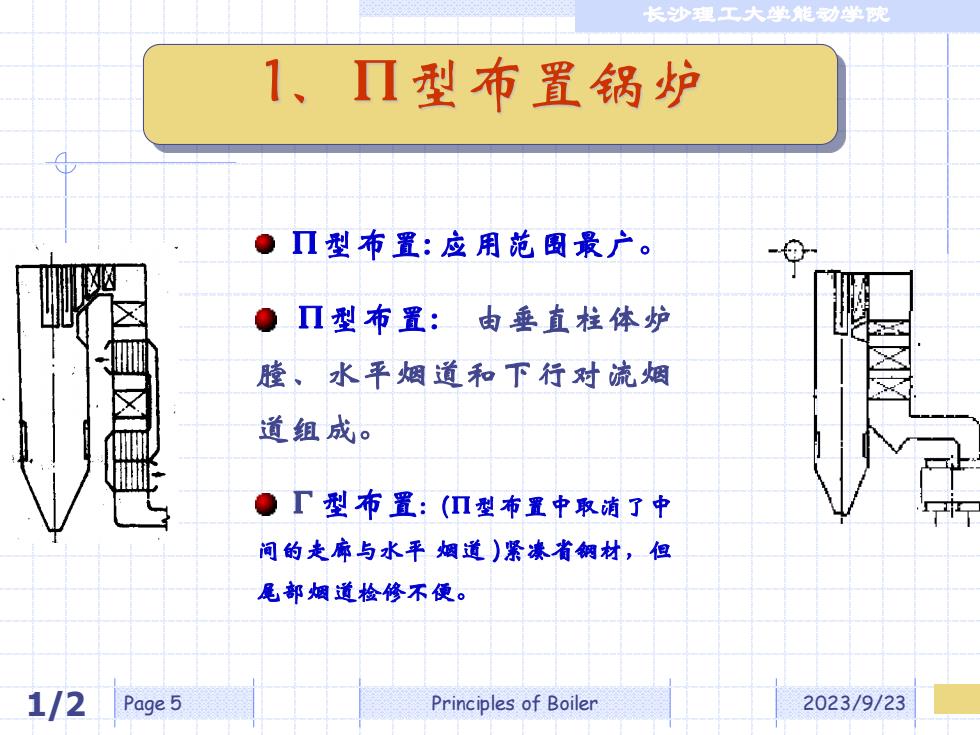

长沙瘦工大学能动学观 1、Π型布置锅炉 ●Π型布置：应用范圆最广。 ●Π型布置：由垂直柱体炉 K咖 膛、水平烟道和下行对流烟 道组成。 ●厂型布置：（型布置中取随了中 间的走廊与水平烟道)紧凑省钢材，但 尾部烟道检修不便。 1/2 Page 5 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 5 Principles of Boiler 2023/9/23 1、Π型布置锅炉 Π型布置:应用范围最广。 Π型布置: 由垂直柱体炉 膛、水平烟道和下行对流烟 道组成。 Γ型布置: (Π型布置中取消了中 间的走廊与水平 烟道 )紧凑省钢材，但 尾部烟道检修不便。 1/2
