搅拌器的型式 高转速搅拌器 1.螺旋桨式搅拌器 阔 螺旋桨式搅拌器的总体循环流动 推进式 三叶片式 16
16 高转速搅拌器 1. 螺旋桨式搅拌器 螺旋桨式搅拌器的总体循环流动 推进式 三叶片式 搅拌器的型式
2.涡轮式搅拌器 头关米 涡轮式搅拌器的总体循环流动 a-直叶圆盘涡轮b-弯叶圆盘涡轮 漫 c-直叶涡轮 d-折叶涡轮e-弯叶涡轮 超 1>
17 2. 涡轮式搅拌器 涡轮式搅拌器的总体循环流动 a-直叶圆盘涡轮 b-弯叶圆盘涡轮 c-直叶涡轮 d-折叶涡轮 e-弯叶涡轮
大叶片低转速搅拌器 思 1.锚式搅拌器2.框式搅拌器3.螺带式搅拌器 圈 18
18 大叶片低转速搅拌器 1.锚式搅拌器 2.框式搅拌器 3.螺带式搅拌器

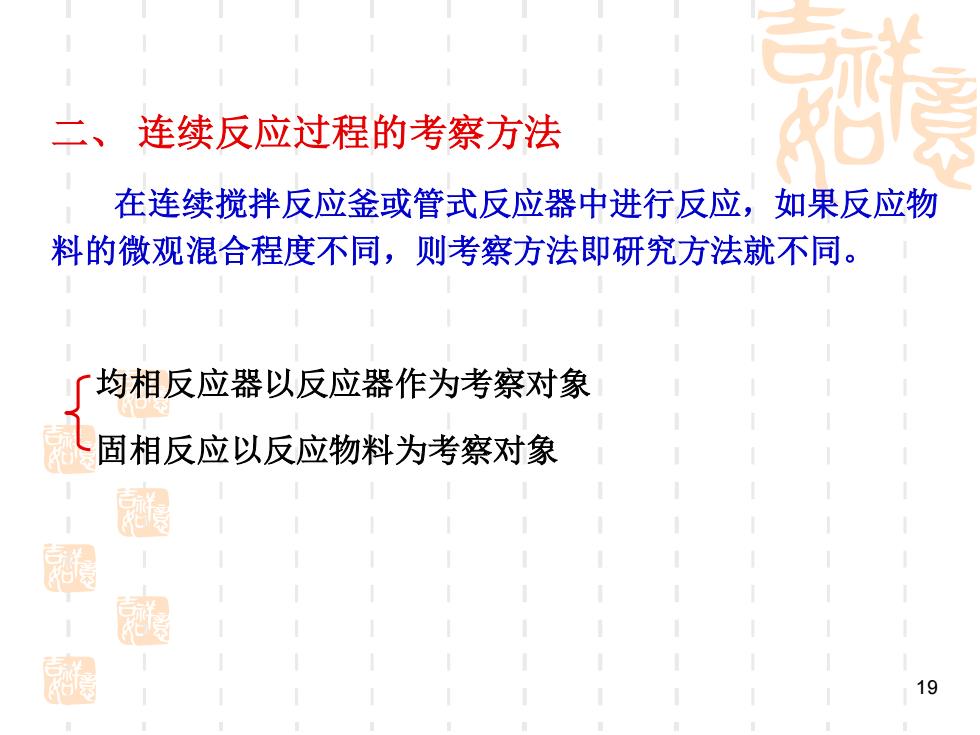

二、连续反应过程的考察方法 在连续搅拌反应釜或管式反应器中进行反应，如果反应物 料的微观混合程度不同，则考察方法即研究方法就不同。 均相反应器以反应器作为考察对象 固相反应以反应物料为考察对象 团 19
19 二、 连续反应过程的考察方法 在连续搅拌反应釜或管式反应器中进行反应，如果反应物 料的微观混合程度不同，则考察方法即研究方法就不同。 均相反应器以反应器作为考察对象 固相反应以反应物料为考察对象
1.以反应器为对象的考察方法—均相反应 1)若以单个分子为考察对象 只能是作为反应物或反应产物，没有转化率、选择率等 概念。 2)若以物料微团为考察对象 当微团足够大时，才有意义。但微团间不断发生凝并、 分裂等微观混合过程，难以跟踪观察其状态变化。 所以，连续釜式反应器中的均相反应过程通常以反应器 或微元作为考察对象，而不以反应物料作为考察对象。这种 考察是以微团间的充分混合为前提。 20
20 1. 以反应器为对象的考察方法——均相反应 1）若以单个分子为考察对象 只能是作为反应物或反应产物，没有转化率、选择率等 概念。 2）若以物料微团为考察对象 当微团足够大时，才有意义。但微团间不断发生凝并、 分裂等微观混合过程，难以跟踪观察其状态变化。 所以，连续釜式反应器中的均相反应过程通常以反应器 或微元作为考察对象，而不以反应物料作为考察对象。这种 考察是以微团间的充分混合为前提
