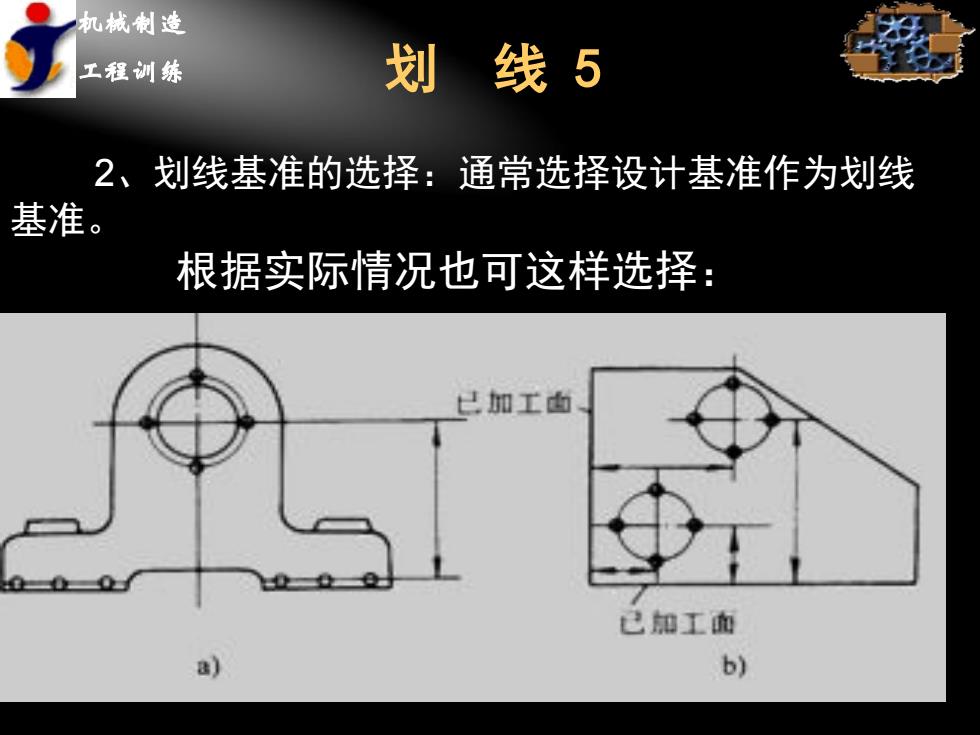

机械制造 工程训练 划线5 2、划线基准的选择：通常选择设计基准作为划线 基准。 根据实际情况也可这样选择： 已加工卤 己加工面 a) b)
机械制造 工程训练 划 线 5 根据实际情况也可这样选择： 2、划线基准的选择：通常选择设计基准作为划线 基准
机械制造 划线6 工程训练 四、划线步骤与操作 50 R50 (1) 分析图样，检查毛坯 是否合格，确定划线基准。 2-中13 150 (2)清除毛坯上的氧化层 200 和毛刺。涂颜料。 8
机械制造 工程训练 划 线6 四、划线步骤与操作 ⑴ 分析图样, 检查毛坯 是否合格，确定划线基准。 ⑵ 清除毛坯上的氧化层 和毛刺。涂颜料
机械制造 工程训练 (3) 支承、找正工件
机械制造 工程训练 ⑶ 支承、找正 工件
机械制造 工程训妹 (4) 划出各水平线。 (⑤)将工件翻转90°，找正 后划线。 (6)将工件翻转90°，找正 后划线
机械制造 工程训练 ⑸ 将工件翻转90° ，找正 后划线。 ⑹ 将工件翻转90° ，找正 后划线。 ⑷ 划出各水平线
机械制造 工程训妹 (7) 检查划线是否正确后，打样冲眼。 (参考线) 返回且录
机械制造 工程训练 ⑺ 检查划线是否正确后，打样冲眼。 （参考线） 返回目录
