3.1陶瓷的组织结构 第三章陶瓷的组织结构与性能 ·陶瓷和金属不同，总是得到未达到平衡的组 织，组织很不均匀、很复杂。 ·传统陶瓷的典型组织结构由晶相、玻璃相和 气相组成
⚫ 陶瓷和金属不同，总是得到未达到平衡的组 织，组织很不均匀、很复杂。 ⚫ 传统陶瓷的典型组织结构由晶相、玻璃相和 气相组成。 3.1 陶瓷的组织结构 第三章 陶瓷的组织结构与性能
3.1陶瓷的组织结构 第三章陶瓷的组织结构与性能 ●在加热和冷却过程中，坯体相继发生以下四 个阶段的变化： ●低温阶段（室温至300℃）一一坯体中残余 水分排除，形成大气孔

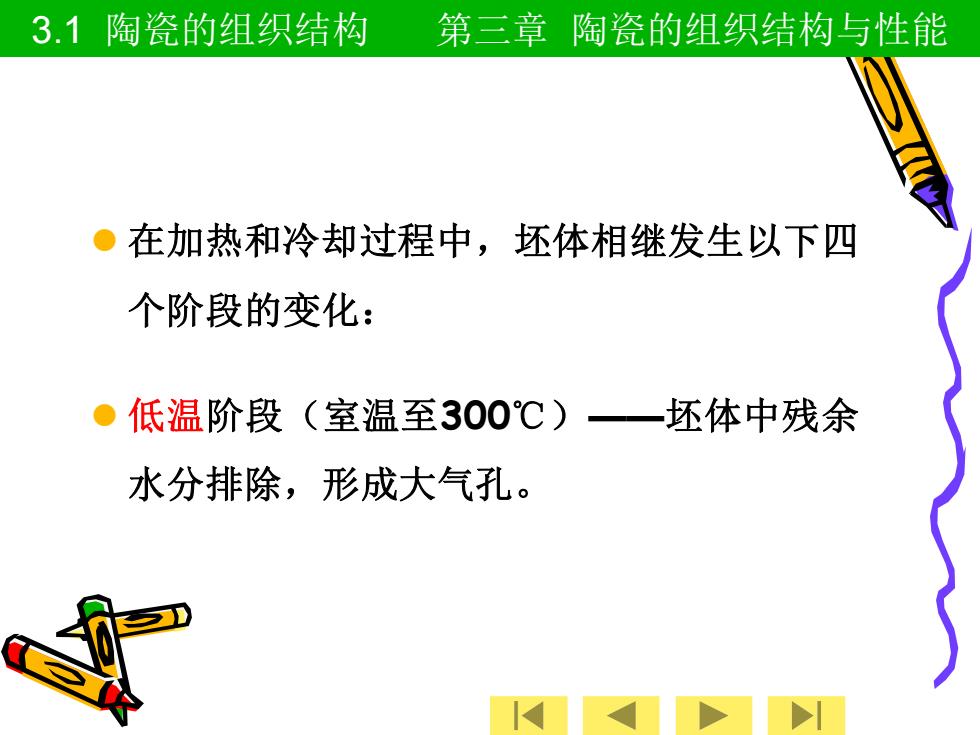

⚫ 在加热和冷却过程中，坯体相继发生以下四 个阶段的变化： ⚫ 低温阶段（室温至300℃）——坯体中残余 水分排除，形成大气孔。 3.1 陶瓷的组织结构 第三章 陶瓷的组织结构与性能
3.1陶瓷的组织结构 第三章陶瓷的组织结构与性能 ●中温阶段(300~950℃) 一黏土等矿物中结构水排除； 有机物、碳素、无机物氧化及 碳酸盐、硫化物等分解；石英 由低温晶型转变为高温晶型
⚫ 中温阶段（300~950℃）— —黏土等矿物中结构水排除； 有机物、碳素、无机物氧化及 碳酸盐、硫化物等分解；石英 由低温晶型转变为高温晶型。 3.1 陶瓷的组织结构 第三章 陶瓷的组织结构与性能
3.1陶瓷的组织结构 第三章陶瓷的组织结构与性能 高温阶段(950℃至烧结温度)一多种共 熔体相继出现，各组成逐渐溶解，晶体显著 长大长大；原石英颗粒被溶解成残留小块； 晶体被液相粘结，陶瓷坯体体积收缩、致密 度提高，产生机械强度，因而实现了由坯体 到陶瓷体的转变

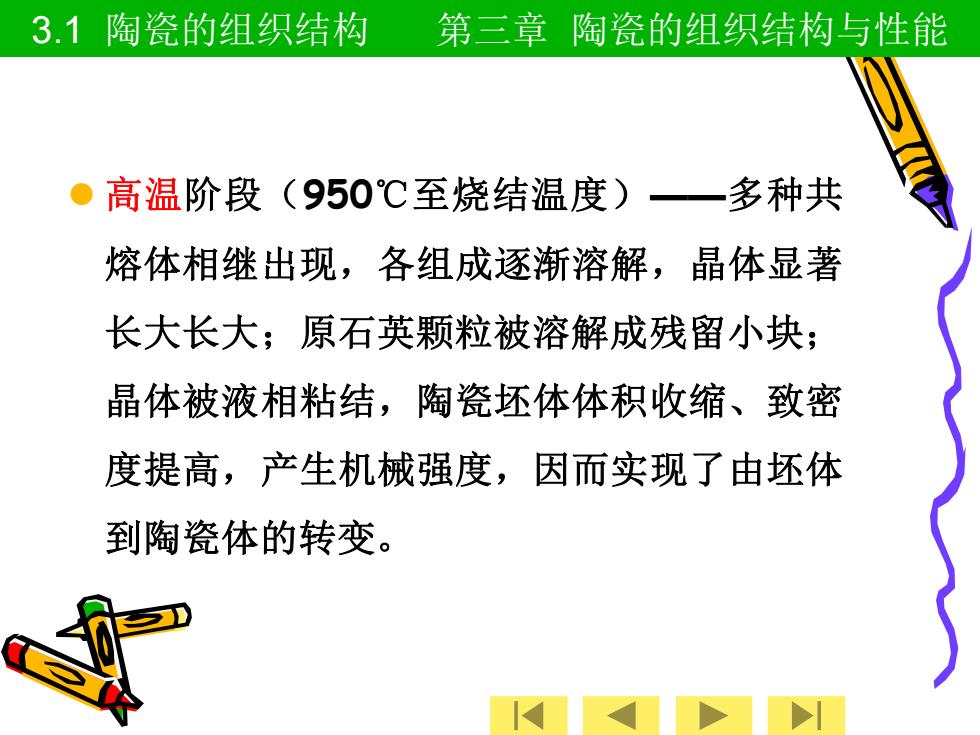

⚫ 高温阶段（950℃至烧结温度）——多种共 熔体相继出现，各组成逐渐溶解，晶体显著 长大长大；原石英颗粒被溶解成残留小块； 晶体被液相粘结，陶瓷坯体体积收缩、致密 度提高，产生机械强度，因而实现了由坯体 到陶瓷体的转变。 3.1 陶瓷的组织结构 第三章 陶瓷的组织结构与性能
3.1陶瓷的组织结构 第三章陶瓷的组织结构与性能 ●冷却阶段（烧成温度至室温）一主要是原 长石部分析出或长大成粗大针状二次莫来石 晶体；液相则因粘度增加，质点来不及调整 为晶格结构而转变为非晶态玻璃；残留石英 由高温晶型向低温晶型转变
⚫ 冷却阶段（烧成温度至室温）——主要是原 长石部分析出或长大成粗大针状二次莫来石 晶体；液相则因粘度增加，质点来不及调整 为晶格结构而转变为非晶态玻璃；残留石英 由高温晶型向低温晶型转变。 3.1 陶瓷的组织结构 第三章 陶瓷的组织结构与性能
