Leysop公司EM200L型电光相位调制器（左)与相应驱动器（右） 9
Leysop公司EM200L型电光相位调制器（左）与相应驱动器（右） 9
主体内容： 。从空间光相位调制器的四个方面来阐述 ·基本原理 。技术实现途径 ·关键技术 ·难点技术及解决措施 10
主体内容： 从空间光相位调制器的四个方面来阐述 ⚫ 基本原理 ⚫ 技术实现途径 ⚫ 关键技术 ⚫ 难点技术及解决措施 10

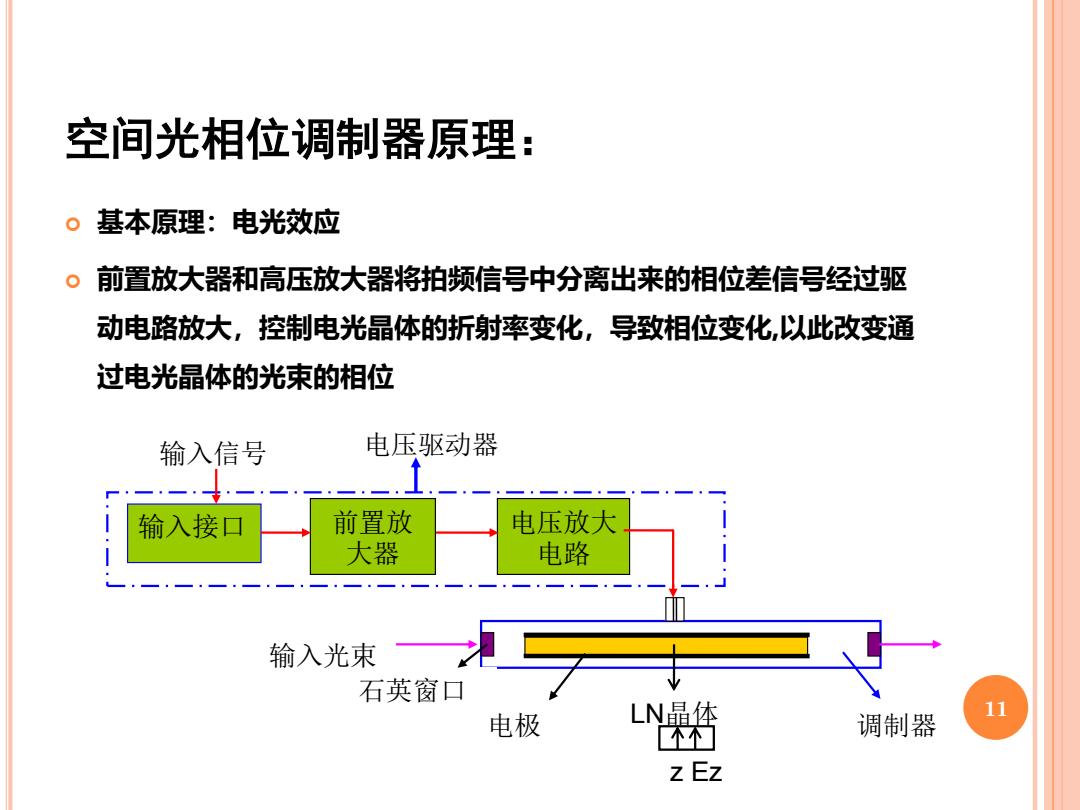

空间光相位调制器原理： 。基本原理：电光效应 。前置放大器和高压放大器将拍频信号中分离出来的相位差信号经过驱 动电路放大，控制电光晶体的折射率变化，导致相位变化，以此改变通 过电光晶体的光束的相位 输入信号 电压驱动器 输入接口 前置放 电压放大 大器 电路 输入光束 石英窗口 电极 LN晶体 11 个 调制器 Z Ez
空间光相位调制器原理： 基本原理：电光效应 前置放大器和高压放大器将拍频信号中分离出来的相位差信号经过驱 动电路放大，控制电光晶体的折射率变化，导致相位变化,以此改变通 过电光晶体的光束的相位 z Ez 电压驱动器 LN晶体 石英窗口 输入信号 输入接口 前置放 大器 电压放大 电路 调制器 输入光束 电极 11
技术实现途径： 。电光调制器技术实现途径 。电压驱动器技术实现途径 12
技术实现途径： 电光调制器技术实现途径 电压驱动器技术实现途径 12

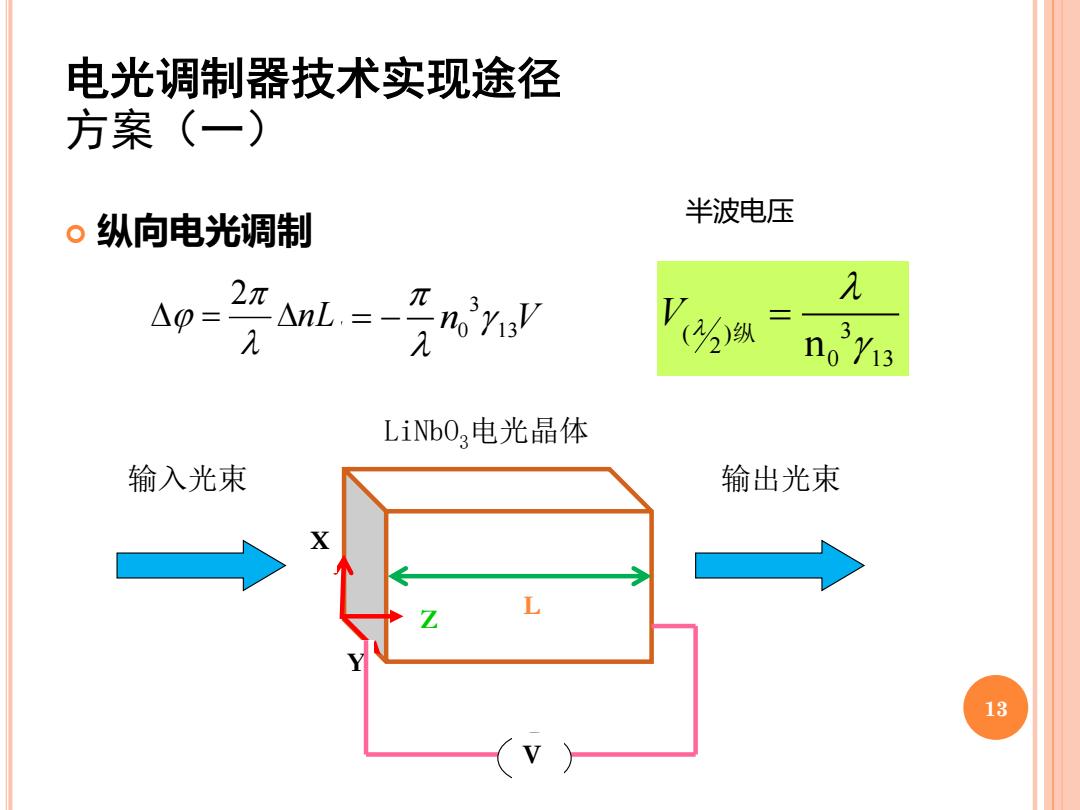

电光调制器技术实现途径 方案（一） 。纵向电光调制 半波电压 2π AnL=-nYy π 2 △0= V2 n0Y13 LiNb0,电光晶体 输入光束 输出光束 X 13
电光调制器技术实现途径 方案（一） 纵向电光调制 ( ) 3 2 0 13 n V = 纵 半波电压 3 0 13 c nL n V c = = − = nL 2 LiNbO3电光晶体 输入光束 输出光束 L X Y Z V 13
