(二)以测压为基础 激光探测器 2.自动化菌血测试系统 橡胶隔膜 通过激光扫描测气体压力变化 塑料盖 铝制垫圈 ·通过磁珠搅拌进行震荡培养 培养瓶 培养基 温度控制室 磁力搅拌子 图12-2 OASIS系统检测原理示意图
（二）以测压为基础 2. 自动化菌血测试系统（OASIS） • 通过激光扫描测气体压力变化 • 通过磁珠搅拌进行震荡培养
(三)以光电技术为基础 微生物在代谢过程中必然会产生终代谢产物C02,引起培养基 pH 及氧化还原电位改变。利用光电比色检测血培养瓶中某些代谢产 物量的改变，可判断有无微生物生长。 BioArgos系统 BacT/Alert系统 检测手段 Bactec9000系列 Vital系统 目前临床最常见的血培养系统
（三）以光电技术为基础 • 微生物在代谢过程中必然会产生终代谢产物 CO2，引起培养基 pH 及氧化还原电位改变。利用光电比色检测血培养瓶中某些代谢产 物量的改变，可判断有无微生物生长
(三) 以光电技术为基础的而培养系统 自动化血培养仪 1、BacT/Alert系统： 代表：梅里埃公司 细菌生化代谢 ·细菌生长产生CO2 CO2 Sensor LE.D. ·CO2降低pH值 Photod ·感受器由绿变黄 c0,+H0←→且c0←之+HC0 ·光电探测器测量荧光强度 ·反射光强度绘制生长曲线图 ·黄色→阳性 CO,SENSOR MEMBRANE
（三） 以光电技术为基础的血培养系统 1、BacT/Alert系统： 自动化血培养仪 代表：梅里埃公司 • 细菌生化代谢 • 细菌生长产生 CO2 • CO2 降低 pH 值 • 感受器由绿变黄 • 光电探测器测量荧光强度 • 反射光强度绘制生长曲线图 • 黄色 → 阳性

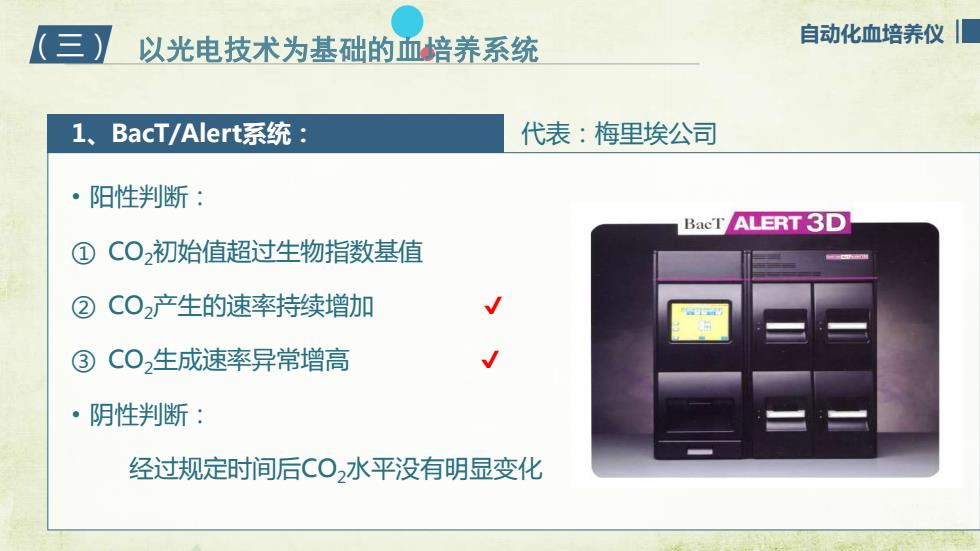

(三】以光电技术为基础的而培养系统 自动化血培养仪口 1、BacT/Alert系统： 代表：梅里埃公司 ·阳性判断： BacT ALERT 3D ①CO,初始值超过生物指数基值 ②CO,产生的速率持续增加 ③CO,生成速率异常增高 ·阴性判断： 经过规定时间后C0,水平没有明显变化
（三） 以光电技术为基础的血培养系统 1、BacT/Alert系统： 自动化血培养仪 代表：梅里埃公司 • 阳性判断： ① CO2初始值超过生物指数基值 ② CO2产生的速率持续增加 ✔ ③ CO2生成速率异常增高 ✔ • 阴性判断： 经过规定时间后CO2水平没有明显变化
2、 Bactec9000系统：（荧光检测） 自动化血培养仪 细菌生化代谢 光电感应器 。细菌生长产生CO) 光源 荧光感应物质 ·CO2降低pH值 C02 ·感受器释放荧光物质 c01 c0 ·光激发后产生荧光 培养基 ·荧光强度与CO2产生量成正比 ·每10min检测一次 报告 中央处理器 ·荧光强度绘制生长曲线图 Bactec9000系列工作原理>
co2 co2 co2 培养基 光电感应器 荧光感应物质 光源 中央处理器 报告 Bactec9000系列工作原理 2、Bactec9000系统：（荧光检测） 自动化血培养仪 • 细菌生化代谢 • 细菌生长产生 CO2 • CO2 降低 pH 值 • 感受器释放荧光物质 • 光激发后产生荧光 • 荧光强度与CO2产生量成正比 • 每10min检测一次 • 荧光强度绘制生长曲线图
