铁磁材料磁化曲线和磁滞回线的研究 (FB310B型智能磁滞回线组合实验仪) 实 验 讲 义 杭州精科仪器有限公司
铁磁材料磁化曲线和磁滞回线的研究 (FB310B型智能磁滞回线组合实验仪)
一、磁化曲线与磁滞回线的研究 铁磁材料分为硬磁和软磁两类。硬磁材料(如铸钢)的磁滞回线宽,剩磁和矫顽磁力 较大(100-20000安/米,甚至更高),因而磁化后,它的磁感应强度能保持,适宜制作永久 磁铁。软磁材料(如硅片)的磁滞回线窄,矫顽磁力小(一般小于120安/米),但它的磁 导率和饱和磁感应强度大,容易磁化和去磁,故常用于制造电机、变压器和电磁铁。可见 铁磁材料的磁化曲线与磁滞回线是该材料的重要特性,也是设计电磁机构或仪表的依据之 磁学量的测量一般比较困难,通常利用相应的物理规律,将磁学量转换为易于测量的 电学量。这种转换测量法是物理实验中常用的基本方法。测绘磁化曲线与磁滞回线常用冲 击电流计法和示波器法,是磁测量的基本方法。前者方法准确度较高,但较复杂,后者方 法虽然准确度较低但具有直观、方便迅速以及能在脉冲磁化下测量的优点。本实验采用示 波器法,通过实验,研究这些性质不代仅能掌握用示波器观察磁滞回线以及基本磁化曲线 的测绘方法,从而能从理论和实际应用上加深材料磁特性的认识。 本实验采用动态法测量磁滞回线。需要说明的是用动态法测量的磁滞回线与静态磁湍 回线是不同的,动态测量时除了磁滞损耗还有涡流损耗,因此动态磁滞回线的面积要比嶄 态磁滞回线的面积要大一些。另外涡流损耗还与交变磁场的频率有关,所以测量的电源频 率不同,得到的B一H曲线是不同的,这可以在实验中清楚地从示波器上观察到。 【实验目的】 1,掌握磁滞、磁滞回线和磁化曲线的概念,加深对铁磁材料的主要物理量:矫顽力、 剩磁和磁导率的理解。 2.学会用示波器法测绘基本磁化曲线和磁滞回线 3.根据磁滞回线确定磁性材料的饱和磁感应强度B、剩磁Br和矫顽力Hc的数值。 4.研究不同频率下动态磁滞回线的区别,并确定某一频率下的磁感应强度B。、剩磁B 和矫顽力H。数值。 5.改变不同的磁性材料,比较磁滞回线形状的变化。 6.研究磁性材料在交流磁化场、交直流叠加磁化场时的磁性能。 7.引入可调控的直流偏置,进行动态磁滞回线、可逆磁导率实验。 【实验仪器】 双踪示波器、FB31OB型智能磁滞回线实验仪 【实验原理】 1,起始磁化曲线、基本磁化曲线和磁滞回线 铁磁材料(如铁、镍、钴和其它铁磁合金)具有独特的磁化性质。研究铁磁材料的磁
1 一、磁化曲线与磁滞回线的研究 铁磁材料分为硬磁和软磁两类。硬磁材料(如铸钢)的磁滞回线宽,剩磁和矫顽磁力 较大(100-20000 安/米,甚至更高),因而磁化后,它的磁感应强度能保持,适宜制作永久 磁铁。软磁材料(如硅片)的磁滞回线窄,矫顽磁力小(一般小于 120 安/米),但它的磁 导率和饱和磁感应强度大,容易磁化和去磁,故常用于制造电机、变压器和电磁铁。可见, 铁磁材料的磁化曲线与磁滞回线是该材料的重要特性,也是设计电磁机构或仪表的依据之 一。 磁学量的测量一般比较困难,通常利用相应的物理规律,将磁学量转换为易于测量的 电学量。这种转换测量法是物理实验中常用的基本方法。测绘磁化曲线与磁滞回线常用冲 击电流计法和示波器法,是磁测量的基本方法。前者方法准确度较高,但较复杂,后者方 法虽然准确度较低但具有直观、方便迅速以及能在脉冲磁化下测量的优点。本实验采用示 波器法,通过实验,研究这些性质不代仅能掌握用示波器观察磁滞回线以及基本磁化曲线 的测绘方法,从而能从理论和实际应用上加深材料磁特性的认识。 本实验采用动态法测量磁滞回线。需要说明的是用动态法测量的磁滞回线与静态磁滞 回线是不同的,动态测量时除了磁滞损耗还有涡流损耗,因此动态磁滞回线的面积要比静 态磁滞回线的面积要大一些。另外涡流损耗还与交变磁场的频率有关,所以测量的电源频 率不同,得到的 B − H 曲线是不同的,这可以在实验中清楚地从示波器上观察到。 【实验目的】 1.掌握磁滞、磁滞回线和磁化曲线的概念,加深对铁磁材料的主要物理量:矫顽力、 剩磁和磁导率的理解。 2.学会用示波器法测绘基本磁化曲线和磁滞回线。 3.根据磁滞回线确定磁性材料的饱和磁感应强度 BS 、剩磁 Br 和矫顽力 HC 的数值。 4.研究不同频率下动态磁滞回线的区别,并确定某一频率下的磁感应强度 BS 、剩磁 Br 和矫顽力 HC 数值。 5.改变不同的磁性材料,比较磁滞回线形状的变化。 6. 研究磁性材料在交流磁化场、交直流叠加磁化场时的磁性能。 7. 引入可调控的直流偏置,进行动态磁滞回线、可逆磁导率实验。 【实验仪器】 双踪示波器、FB310B 型智能磁滞回线实验仪。 【实验原理】 1.起始磁化曲线、基本磁化曲线和磁滞回线 铁磁材料(如铁、镍、钴和其它铁磁合金)具有独特的磁化性质。研究铁磁材料的磁
化规律,一般是通过测量磁化场的磁场强 度H与磁感应强度B之间的关系来进行 的。铁磁材料的磁化过程非常复杂,B与 H之间的关系如图1所示。当铁磁材料从 未磁化状态(0且B=0)开始磁化时, B随着H的增加而非线性增加。当H增 大到一定值Hm后,Bm增加十分缓慢或基 -B 本不再增加,这时磁化达到饱和状态,称 -B 为磁饱和。达到磁饱和时的Hm和Bm分别 称为饱和磁场强度和饱和磁感应强度(对 应图中的a点)。图1中,B~H曲线的Oa段称为起始磁化曲线。当使H从a点减小时 B也 图1 随之减小,但不沿原曲线返回,而是沿另 一曲线b下降。当H逐步较小至0时,B不为0,而是B,说明铁磁材料中仍保留有 定的磁性,这种现象称为磁滞效应:B,称为剩余磁感应强度,简称剩磁。要消除剩磁,使 B降为0,必须加一反向的磁场,直到反向磁场强度H-H,B才恢复为0,H称为矫顽 力。继续反向增加H,曲线达到反向饱和(d点),对应的饱和磁场强度为-Hm,饱和磁感 应强度为-Bm。再正向增加H,曲线回到起点a。从铁磁材料磁化过程可知,当H按O Hm→0→-H。→-Hm→O一H。→Hm的顺序变化时,B相应沿O一Bm→B,→O→-Bm→-B,→O Bm的顺序变化。将上述变化过程的各点连接起来,就得到一条封闭B~H曲线abedefa, 这条闭合曲线称为磁滞回线。采用直流励磁电流产生磁化场对材料样品反复磁化测出的磁 滞回线称为静态(直流)磁滞回线,采用交变流励磁电流产生磁化场对材料样品反复磁化 测出的磁滞回线称为动态(交流)磁滞回线。 从图1中还可知: (1)B的变化始终落后于H的变化,这种现象称为磁滞现象。 (2)图中的bc曲线段,称为退磁曲线。 (3)H上升到某一值和下降到同一数值时,铁磁材料内的B值不相同,即磁化过程与 铁磁材料过去的磁化经历有关。 对于同一铁磁材料,若开始时不带磁性,依次选取磁化电流为小、、…、Im(山<<· <Im),则相应的磁场强度为H、、…、Hm。在每一个选定的磁场值下,使其方向发生 二次变化(即H→H→::Hm→-Hm→Hm等),则可以得到面积由小到大向外扩张的 一族逐渐增大的磁滞回线(如图2所示)。把原点0和各个磁滞回线的顶点a1、: m所连成的曲线,称为铁磁材料的基本磁化曲线。根据基本磁化曲线可以近似确定铁磁材 料的磁导率4。从基本磁化曲线上一点到原点O连线的斜率定义为该磁化状态下的磁导率
2 化规律,一般是通过测量磁化场的磁场强 度 H 与磁感应强度 B 之间的关系来进行 的。铁磁材料的磁化过程非常复杂,B 与 H 之间的关系如图 1 所示。当铁磁材料从 未磁化状态(H=0 且 B=0)开始磁化时, B 随着 H 的增加而非线性增加。当 H 增 大到一定值 Hm后,Bm增加十分缓慢或基 本不再增加,这时磁化达到饱和状态,称 为磁饱和。达到磁饱和时的 Hm和 Bm分别 称为饱和磁场强度和饱和磁感应强度(对 应图中的 a 点)。图 1 中,B~H 曲线的 Oa 段称为起始磁化曲线。当使 H 从 a 点减小时, B 也 图 1 随之减小,但不沿原曲线返回,而是沿另 一曲线 ab 下降。当 H 逐步较小至 0 时,B 不为 0,而是 Br,说明铁磁材料中仍保留有一 定的磁性,这种现象称为磁滞效应;Br 称为剩余磁感应强度,简称剩磁。要消除剩磁,使 B 降为 0,必须加一反向的磁场,直到反向磁场强度 H=-Hc,B 才恢复为 0,Hc称为矫顽 力。继续反向增加 H,曲线达到反向饱和(d 点),对应的饱和磁场强度为-Hm,饱和磁感 应强度为-Bm。再正向增加 H,曲线回到起点 a。从铁磁材料磁化过程可知,当 H 按 O→ Hm→O→-Hc→-Hm→O→Hc→Hm 的顺序变化时,B 相应沿 O→Bm→Br→O→-Bm→-Br→O→ Bm 的顺序变化。将上述变化过程的各点连接起来,就得到一条封闭 B~H 曲线 abcdefa, 这条闭合曲线称为磁滞回线。采用直流励磁电流产生磁化场对材料样品反复磁化测出的磁 滞回线称为静态(直流)磁滞回线,采用交变流励磁电流产生磁化场对材料样品反复磁化 测出的磁滞回线称为动态(交流)磁滞回线。 从图 1 中还可知: (1)B 的变化始终落后于 H 的变化,这种现象称为磁滞现象。 (2)图中的 bc 曲线段,称为退磁曲线。 (3)H 上升到某一值和下降到同一数值时,铁磁材料内的 B 值不相同,即磁化过程与 铁磁材料过去的磁化经历有关。 对于同一铁磁材料,若开始时不带磁性,依次选取磁化电流为 I1、I2、…、Im(I1<I2<… <Im),则相应的磁场强度为 H1、H2、…、Hm。在每一个选定的磁场值下,使其方向发生 二次变化(即 H1→-H1→H1;…;Hm→-Hm→Hm 等),则可以得到面积由小到大向外扩张的 一族逐渐增大的磁滞回线(如图 2 所示)。把原点 O 和各个磁滞回线的顶点 a1、a2、…、 am 所连成的曲线,称为铁磁材料的基本磁化曲线。根据基本磁化曲线可以近似确定铁磁材 料的磁导率 μ。从基本磁化曲线上一点到原点 O 连线的斜率定义为该磁化状态下的磁导率
上=骨。可以看出,铁磁材料的磁号率不是常数。而是随H变化而变化的物理量,即 4=f(H),为非线性函数。当H由 0增加时,4也 逐步增加,然 后达到一最大 值。当H 图2 图3 再增加时,由于磁感应强度达到饱和,“开始急剧减小。μ随H变化曲线如图3所示。磁 导率“非常高是铁磁材料的主要特性,也是铁磁材料用途广泛的主要原因之一。 由于铁磁材料磁化过程的不可逆性及具有剩磁的特点,在测定磁化曲线和磁滞回线 时,首先必须将铁磁材料退磁,以保证外加磁场0时,B=0:其次,磁化电流在实验 过程中只允许单调增加或减少,不可时增时减。 在理论上,要消除剩磁B,只需通一反方向磁化电流,使外加磁场正好等于铁磁材料 的矫顽磁力就行。实际上,矫顽磁力的大小通常并不知道,因此无法确定退磁电流的大小 我们从磁滞回线得到启示:如果使铁磁材料磁化达到饱和,然后不断改变磁化电流的方向 与此同时逐渐减小磁化电流,以至于零,那末该材料磁化过程就是一连串逐渐缩小最终趋 于原点的环状曲线。当H减小到零时,B也降为零,达到完全退磁。 实验表明,经过多次反复磁化后,B一H的量值关系形成一个稳定的闭合的“磁滞回 线”。通常以这条曲线来表示该材料的磁化性质。这种反复磁化的过程称为“磁锻炼”。本 实验使用交变电流,所以每个状态都是经过充分的“磁锻炼”,随 时可以获得磁滞回线。 在测量基本磁化曲线时,每个磁化状态都要经过充分的“磁 锻炼”。否则,得到的B-H曲线即为起始磁化曲线,两者不可混淆。 2、磁滞损耗 当铁磁材料沿着磁滞回线经历磁化→去磁→反向磁化→反向 磁化的循环过程中,由于磁滞效应,要消耗额外的能量,并且以 热量的形式消耗掉。这部分因磁滞效应而消耗的能量,叫磁滞损耗 图 3
3 H B = 。可以看出,铁磁材料的磁导率不是常数,而是随 H 变化而变化的物理量,即 = f (H) ,为非线性函数。当 H 由 0 增加时,μ 也 逐步增加,然 后达到一最大 值。当 H 图 2 图 3 再增加时,由于磁感应强度达到饱和,μ 开始急剧减小。μ 随 H 变化曲线如图 3 所示。磁 导率 μ 非常高是铁磁材料的主要特性,也是铁磁材料用途广泛的主要原因之一。 由于铁磁材料磁化过程的不可逆性及具有剩磁的特点,在测定磁化曲线和磁滞回线 时,首先必须将铁磁材料退磁,以保 证外加磁场 H=0 时,B=0;其次,磁化电流在实验 过程中只允许单调增加或减少,不可时增时减。 在理论上,要消除剩磁 Br,只需通一反方向磁化电流,使外加磁场正好等于铁磁材料 的矫顽磁力就行。实际上,矫顽磁力的大小通常并不知道,因此无法确定退磁电流的大小。 我们从磁滞回线得到启示:如果使铁磁材料磁化达到饱和,然后不断改变磁化电流的方向, 与此同时逐渐减小磁化电流,以至于零,那末该材料磁化过程就是一连串逐渐缩小最终趋 于原点的环状曲线。当 H 减小到零时,B 也降为零,达到完全退磁。 实验表明,经过多次反复磁化后, B − H 的量值关系形成一个稳定的闭合的“磁滞回 线”。通常以这条曲线来表示该材料的磁化性质。这种反复磁化的过程称为“磁锻炼”。本 实验使用交变电流,所以每个状态都是经过充分的“磁锻炼”,随 时可以获得磁滞回线。 在测量基本磁化曲线时,每个磁化状态都要经过充分的“磁 锻炼”。否则,得到的 B-H 曲线即为起始磁化曲线,两者不可混淆。 2、磁滞损耗 当铁磁材料沿着磁滞回线经历磁化→去磁→反向磁化→反向 磁化的循环过程中,由于磁滞效应,要消耗额外的能量,并且以 热量的形式消耗掉。这部分因磁滞效应而消耗的能量,叫磁滞损耗 图 4

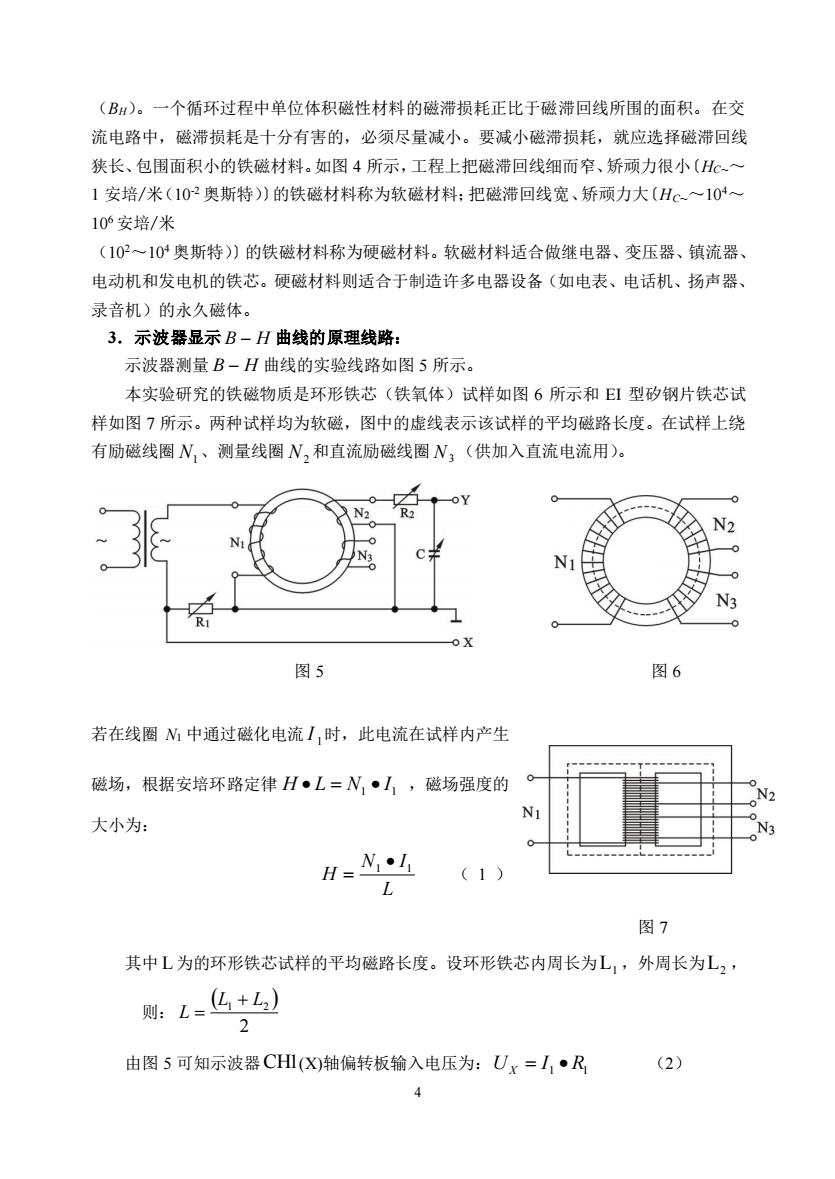

(B)。一个循环过程中单位体积磁性材料的磁滞损耗正比于磁滞回线所围的面积。在交 流电路中,磁滞损耗是十分有害的,必须尽量减小。要减小磁滞损耗,就应选择磁滞回线 狭长、包围面积小的铁磁材料。如图4所示,工程上把磁滞回线细而窄、矫顽力很小(c~ 1安培/米(102奥斯特)的铁磁材料称为软磁材料:把磁滞回线宽、矫顽力大(Hc-~10一 10的安培/米 (102~10奥斯特)的铁磁材料称为硬磁材料。软磁材料适合做继电器、变压器、镇流器、 电动机和发电机的铁芯。硬磁材料则适合于制造许多电器设备(如电表、电话机、扬声器、 录音机)的永久磁体。 3.示波器显示B-H曲线的原理线路: 示波器测量B-H曲线的实验线路如图5所示。 本实验研究的铁磁物质是环形铁芯(铁氧体)试样如图6所示和EI型矽钢片铁芯试 样如图7所示。两种试样均为软磁,图中的虚线表示该试样的平均磁路长度。在试样上绕 有励磁线圈N、测量线圈N,和直流励磁线圈N,(供加入直流电流用)。 少 图5 图6 若在线圈M中通过磁化电流I,时,此电流在试样内产生 磁场,根据安培环路定律H•L=N,·I1,磁场强度的 大小为: H=水 (1) L 图7 其中L为的环形铁芯试样的平均磁路长度。设环形铁芯内周长为L1,外周长为L2, 则:L=凸+) 由图5可知示波器CH1(X轴偏转板输入电压为:Ux=I·R (2)
4 (BH)。一个循环过程中单位体积磁性材料的磁滞损耗正比于磁滞回线所围的面积。在交 流电路中,磁滞损耗是十分有害的,必须尽量减小。要减小磁滞损耗,就应选择磁滞回线 狭长、包围面积小的铁磁材料。如图 4 所示,工程上把磁滞回线细而窄、矫顽力很小〔HC~~ 1 安培/米(10-2 奥斯特)〕的铁磁材料称为软磁材料;把磁滞回线宽、矫顽力大〔HC~~104~ 106 安培/米 (102~104 奥斯特)〕的铁磁材料称为硬磁材料。软磁材料适合做继电器、变压器、镇流器、 电动机和发电机的铁芯。硬磁材料则适合于制造许多电器设备(如电表、电话机、扬声器、 录音机)的永久磁体。 3.示波器显示 B − H 曲线的原理线路: 示波器测量 B − H 曲线的实验线路如图 5 所示。 本实验研究的铁磁物质是环形铁芯(铁氧体)试样如图 6 所示和 EI 型矽钢片铁芯试 样如图 7 所示。两种试样均为软磁,图中的虚线表示该试样的平均磁路长度。在试样上绕 有励磁线圈 N1 、测量线圈 N2 和直流励磁线圈 N3 (供加入直流电流用)。 图 5 图 6 若在线圈 N1 中通过磁化电流 1 I 时,此电流在试样内产生 磁场,根据安培环路定律 1 1 H • L = N • I ,磁场强度的 大小为: L N I H 1 1 • = ( 1 ) 图 7 其中 L 为的环形铁芯试样的平均磁路长度。设环形铁芯内周长为 L1 ,外周长为 L2 , 则: ( ) 2 L1 L2 L + = 由图 5 可知示波器 CH1 (X)轴偏转板输入电压为: 1 R1 U I X = • (2)
