1 《电路与电子技术》教学大纲 课程性质 专业必修课 课程编号 xx405219 课程名称 电路与电子技术 适用专业 物理学 先修课程 高等数学（数学分析） 总学时 其中理论 72 学时，实验 0 学时 学分数 4.5 一、课程简介 “电路与电子技术”课程是物理学专业必修的一门硬件基础课程，它的理论与方法 在许多技术领域都得到了广泛的应用。通过本课程的学习，使学生获得电路原理和模拟 电子技术的基本知识，了解基本理论和掌握基本分析方法，培养学生用定性和定量相结 合的方法分析处理模拟电路工程问题的初步能力。通过本课程的学习，为各硬件技术课 程的学习和今后工作、学习深造的需要打下必要的基础。 鉴于对高等数学的需要，本课程适宜在第二学期开课。 二、课程教学目标 通过大学电路与电子技术的学习，学生应实现如下目标： 使学生掌握电路分析的基本概念和基本原理，掌握基本电子电路的组成、工作原理、 性能特点、基本分析和工程计算方法。培养学生具有学习电路电子技术新理论、新知识 和新技术的能力、综合运用所学的知识分析问题和解决问题的能力,为学习后续课程以 及从事与本专业相关的工程技术等工作打下基础。 三、课程教学基本要求 1．牢固掌握电路的基本概念和基本定律，树立用电路定律分析电路的观念。2．掌 握分析线性电路的基本方法（节点电压法和网孔电流法）。3．掌握晶体二级管、三级管 工作原理及常用应用电路。4．掌握单级、多级放大电路的分析方法。5．初步掌握差动 放大电路的工作原理以及相关应用。6．初步掌握集成运放电路的模型和特性，集成运 放的线性应用以及非线性应用的常用电路原理、结构。7．了解正弦波振荡电路的振荡 元件；典型电路的结构和工作原理。 8．熟悉直流稳压电源的工作原理。9．了解门电 路的特点和功能，掌握组合逻辑电路的分析和设计方法，熟悉常用组合逻辑部件的功能 及主要用途。10．掌握基本触发器的分析方法及逻辑功能表示方法，了解时序逻辑电路
的结构及特点，掌握时序逻辑电路的分析方法。11.了解数字量和模拟量的转换原理， 掌握主要参数的计算方法。 四、课程教学模块（或教学内容）与学时分配 电工学上18课时 序号 教学模块 知识点 学时 欧姆定律和 「教学月的门 2 基尔霍夫 掌握电路中欧姆定律和基尔霍夫定律的不同 定律 3、运用基尔霍夫定律求解复杂电路。 [重点] 欧姆定律和基尔霍夫定律及其应用 申阻、申源 [教学目的了 的等效变 掌握阻抗星形-三角形变换公式及其应用。 理解理想电压源、理想电》 实际电压源 掌握电压源与电流源等效麦换的条件、公式 及应用注意事项。 [重点] 星-三角形变换的应用，电源等效变换的应用。 [难点] 星-三角形变换公式的推导过程。 路 「数学日的 支电法回 流 明确支路电流、回路电流和网孔电流的 联系和区别。 路 2、运用支路电流法求解复杂电路。 流 3、熟练运用回路电流法（网孔法）求解平 法 面复杂电路。 [重点 流法（网孔法）求解复杂电路。 KVL方程中互电阻上电压降的大小和符号 的确定。 2
2 的结构及特点，掌握时序逻辑电路的分析方法。11．了解数字量和模拟量的转换原理， 掌握主要参数的计算方法。 四、课程教学模块（或教学内容）与学时分配 电工学上 18 课时 序号 教学模块 知识点 学时 1 欧姆定律和 基尔霍夫 定律 ［教学目的］ 1、掌握电路中欧姆定律和基尔霍夫定律的不同 表达形式。 2、熟练运用欧姆定律求解简单电路。 3、运用基尔霍夫定律求解复杂电路。 ［重 点］ 欧姆定律和基尔霍夫定律及其应用 ［难 点］ 求电路中各点的电位。 2 2 电阻、电源 的等效变 换 ［教学目的］ 1、掌握阻抗星形-三角形变换公式及其应用。 2、理解理想电压源、理想电流源、实际电压源、 实际电流源的概念及其伏安特性曲线。 3、掌握电压源与电流源等效变换的条件、公式 及应用注意事项。 ［重 点］ 星-三角形变换的应用，电源等效变换的应用。 ［难 点］ 星-三角形变换公式的推导过程。 2 3 支 路 电 流 法 和 回 路 电 流 法 ［教学目的］ 1、明确支路电流、回路电流和网孔电流的 联系和区别。 2、运用支路电流法求解复杂电路。 3、熟练运用回路电流法（网孔法）求解平 面复杂电路。 ［重 点］ 用回路电流法（网孔法）求解复杂电路。 ［难 点］ KVL 方程中互电阻上电压降的大小和符号 的确定。 2
令 点 「数学目的门 电位 1、掌握节点KCL方程的一般形式和节点电 法的一般步骤。 2 熟练运用节点分析法求解复杂电路 掌握叠加原理的表述、证明及应用注意 事项。 重 点] 运用节点分析法求解复杂电路。叠加原理和 齐性定理的应用。 [ 点] 用节点电位、支路电动势和支路电阻正确表 示支路电流。 维南定 「教学目的门 理和诺顿 握戴维南定理及其应用 定理 2 掌握诺顿定理及其应用 重 点] 戴维南定理的应用。 [难点] 求有源两端网络的开路电压（短路电流）和等效 内阻抗（内导纳） 储能元件 数学目的 一申察和 1、掌握电容元件的库伏特性和电感元件的 电感 韦安特性。 掌握电容元件和电感元件的动态电特性 表达 3、计算等效电容、电容电压及其储能。 4、求解等效电感、电感电流及其储能。 重点 由电容电流求解电容电压及其电能，由电感 电压求解电感电流及其磁能 [难点] 动森电特性表达式与参考方向的关系及积 分上、下限的确定。 一阶动 「教学目的门 2 1 理解一阶动态电路和零输入响应的概 入响应 2、掌握换路定则和一阶动态电路方程的列 写 3、熟练应用常微分方程的经典解法分析- 阶动态电路的零输入响应。 求解一阶动态电路的零输入响应。 [难点]
3 4 节 点 电 位 法 和 叠 加 原理 ［教学目的］ 1、掌握节点 KCL 方程的一般形式和节点电 位法的一般步骤。 2、熟练运用节点分析法求解复杂电路。 3、掌握叠加原理的表述、证明及应用注意 事项。 ［重 点］ 运用节点分析法求解复杂电路。叠加原理和 齐性定理的应用。 ［难 点］ 用节点电位、支路电动势和支路电阻正确表 示支路电流。 2 5 戴 维南定 理和诺顿 定理 ［教学目的］ 1、掌握戴维南定理及其应用。 2、掌握诺顿定理及其应用 ［重 点］ 戴维南定理的应用。 ［难 点］ 求有源两端网络的开路电压（短路电流）和等效 内阻抗（内导纳）。 2 6 储能元件 — 电容和 电感 ［教学目的］ 1、掌握电容元件的库伏特性和电感元件的 韦安特性。 2、掌握电容元件和电感元件的动态电特性 表达式。 3、计算等效电容、电容电压及其储能。 4、求解等效电感、电感电流及其储能。 ［重 点］ 由电容电流求解电容电压及其电能，由电感 电压求解电感电流及其磁能。 ［难 点］ 动态电特性表达式与参考方向的关系及积 分上、下限的确定。 2 7 一阶动态 电路方程 及其零输 入响应 ［教学目的］ 1、理解一阶动态电路和零输入响应的概 念。 2、掌握换路定则和一阶动态电路方程的列 写。 3、熟练应用常微分方程的经典解法分析一 阶动态电路的零输入响应。 ［重 点］ 求解一阶动态电路的零输入响应。 ［难 点］ 2
用戴维宁定理简化一阶动态电路并确定电 路变量的初始值。 ⊙ 一阶电路 [教学目的] 的零状态 理解零状态响应、全响应、稳态响应 响应和全 哲态响应的概念 响应 2、 熟练应用常微分方程的经典解法分析 动态电路的零状态响应和全响应。 3、牢固掌握求解一阶动态电路的三要素法。 [重点] 求解一阶动态电路的零状态响应和全响应 常数。 ⊙ 二阶动态 [教学目的丁 4 电路方程 1、掌握二阶动态电路的概念 态微分， 的 3 熟练应用二阶微分方程的经典 [重点] 熟练求解二阶动态电路的零输入响应。 [难点] 准确求出二阶动态电路的初始条件。 10 三阶电蹈 [教学目的] 2 的零状态 1、求解二阶动态电路的零状态响应。 响应和全 2、求解二阶动态电路的全响应。 响应 [ 占1 求二阶微分方程的通解和特解 11 教学目的丁 理解正 流电的三要素和交流元件的功率 表 熟练掌握相量的代数式、指数式、三角形和 极标式及其相互变换。 功率 3、用相量进行正弦交流量的运算并画出相量图， 4、掌握正弦交流电路中欧姆定律和基尔霍夫定 律的相量形式 熟练运用欧姆定律求解简单交流电路。 重点 正弦交流量的相量表示及其运算。欧姆定律和基 尔霍夫定律的相量形式 「难 点] 求解交流电路中的电压 电流及其功率

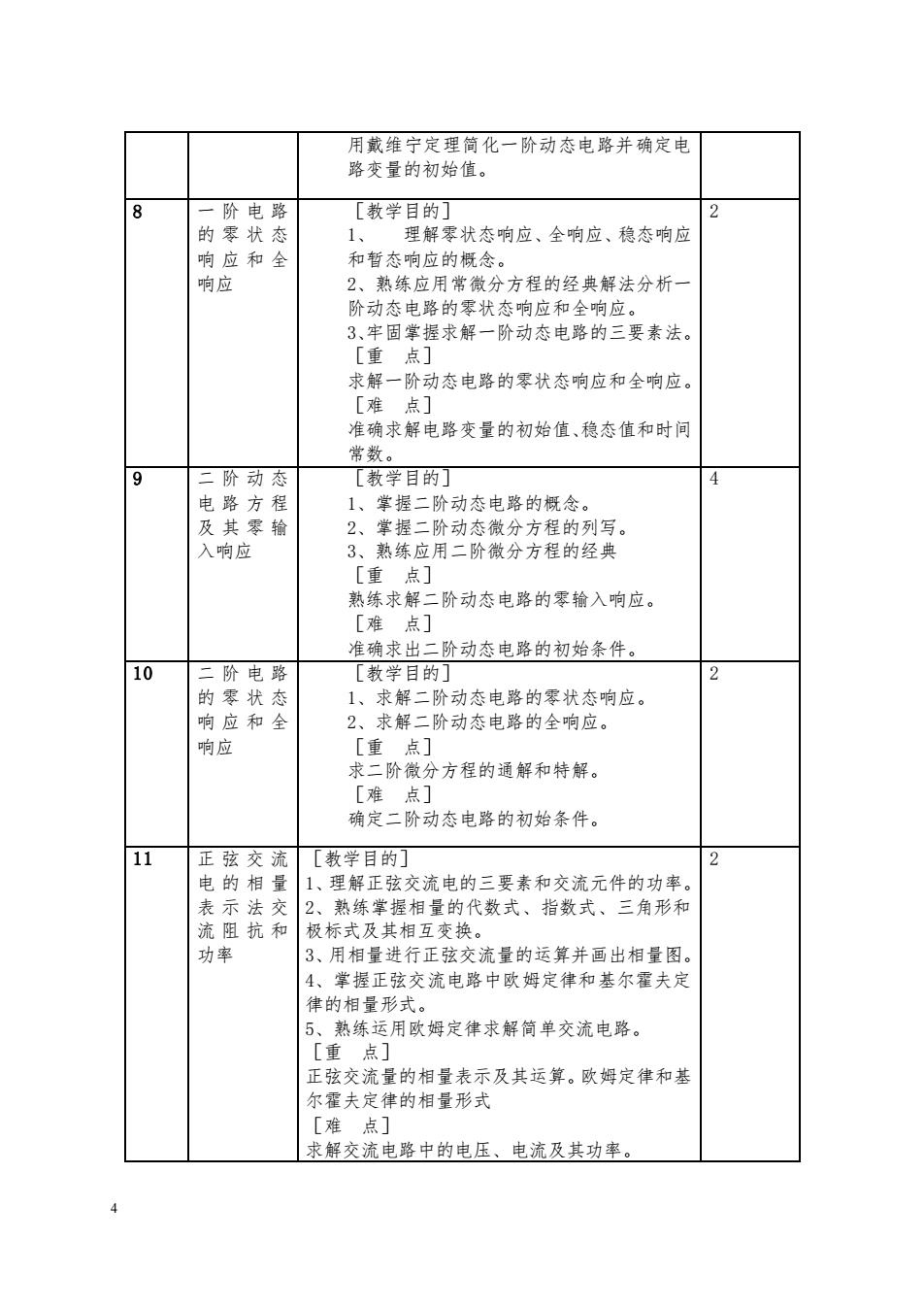

4 用戴维宁定理简化一阶动态电路并确定电 路变量的初始值。 8 一阶电路 的零状态 响应和全 响应 ［教学目的］ 1、 理解零状态响应、全响应、稳态响应 和暂态响应的概念。 2、熟练应用常微分方程的经典解法分析一 阶动态电路的零状态响应和全响应。 3、牢固掌握求解一阶动态电路的三要素法。 ［重 点］ 求解一阶动态电路的零状态响应和全响应。 ［难 点］ 准确求解电路变量的初始值、稳态值和时间 常数。 2 9 二阶动态 电路方程 及其零输 入响应 ［教学目的］ 1、掌握二阶动态电路的概念。 2、掌握二阶动态微分方程的列写。 3、熟练应用二阶微分方程的经典 ［重 点］ 熟练求解二阶动态电路的零输入响应。 ［难 点］ 准确求出二阶动态电路的初始条件。 4 10 二阶电路 的零状态 响应和全 响应 ［教学目的］ 1、求解二阶动态电路的零状态响应。 2、求解二阶动态电路的全响应。 ［重 点］ 求二阶微分方程的通解和特解。 ［难 点］ 确定二阶动态电路的初始条件。 2 11 正弦交流 电的相量 表示法交 流阻抗和 功率 ［教学目的］ 1、理解正弦交流电的三要素和交流元件的功率。 2、熟练掌握相量的代数式、指数式、三角形和 极标式及其相互变换。 3、用相量进行正弦交流量的运算并画出相量图。 4、掌握正弦交流电路中欧姆定律和基尔霍夫定 律的相量形式。 5、熟练运用欧姆定律求解简单交流电路。 ［重 点］ 正弦交流量的相量表示及其运算。欧姆定律和基 尔霍夫定律的相量形式 ［难 点］ 求解交流电路中的电压、电流及其功率。 2
交流谐振 [教学目的] 电路、功率 理解串联谐振、并联谐振的条件及其特性】 因数的提 2. 理解品质因教(Q值)的意义及其计算。 掌握提高功率因数的意义、原理和方法」 点] 提高功率因数的意义和方法。 [难点] 提高功率因数的原理。 13 相 教学目的] 2 举 流 1、 了解相与相序的概念以及三相交流电动势的 源、 表示方法。 三相 2. 掌握三相电源作星形或三角形联接时线电压 负 载 与相电压的关系。 的 理解负载作星形联接时的特点及其电压、电 联 之 的关系 接 4、 掌握负载星形联接时负载电压和线路电流的 分析和计算。 [重点] 电源相电压与线电压的关系，三相负载星形联接 电路的分析和计算 [难 点] 非对称三相负载无中线时，中点漂移现象及其计 算。 14 相负载 教学目的 2 的三角形 1、 理解负载作三角形联接时的特点及 联接三相 其电压、电流之间的关系。 功率及其 2. 掌握负载三角形联接时负载电压和 测量 线路申流的分析和计第 掌握三相功率的计算方法 掌握三相功率测量的原理与方法。 [重点] 三相负载三角形联接时电路的分析和计算。三相 功率的计算 「难 点] 表法”测量三相功率的原理与方法
5 12 交流谐振 电路、功率 因数的提 高 ［教学目的］ 1、 理解串联谐振、并联谐振的条件及其特性。 2、 理解品质因教（Q 值）的意义及其计算。 3、掌握提高功率因数的意义、原理和方法。 ［重 点］ 提高功率因数的意义和方法。 ［难 点］ 提高功率因数的原理。 2 13 三 相 交 流 电源、 三 相 负 载 的 星 形 联 接 ［教学目的］ 1、 了解相与相序的概念以及三相交流电动势的 表示方法。 2、掌握三相电源作星形或三角形联接时线电压 与相电压的关系。 3、理解负载作星形联接时的特点及其电压、电 流之间的关系。 4、掌握负载星形联接时负载电压和线路电流的 分析和计算。 ［重 点］ 电源相电压与线电压的关系，三相负载星形联接 时电路的分析和计算。 ［难 点］ 非对称三相负载无中线时，中点漂移现象及其计 算。 2 14 三相负载 的三角形 联接三相 功率及其 测量 ［教学目的］ 1、 理解负载作三角形联接时的特点及 其电压、电流之间的关系。 2、 掌握负载三角形联接时负载电压和 线路电流的分析和计算。 3、 掌握三相功率的计算方法。 4、掌握三相功率测量的原理与方法。 ［重 点］ 三相负载三角形联接时电路的分析和计算。三相 功率的计算。 ［难 点］ “二表法”测量三相功率的原理与方法。 2
