1-4线驻波 1:现象： 1:一端固定的弦线在周期性横向外力作用下，产生的驻波： 2:改变信号发生器的频率，出现不同波节数的驻波。 2:实验原理： 当波在传播过程中受阻反射，形成反射波，则波y=Acos(o+)与y=Acos(-) 两波叠加成%=(2Ac0s2x)c0s,形成驻波的方程，当它们的距离L=m时就形成驻波。 因为波速U=，同时U=☑，所以 T f=元月 其中P为线密度，T是拉力，在实验中一旦确定了，它们都是常量，因此改变作用频率会在固定的 距离上，引起驻波节数的改变。见图，但可以看到，波节数越多：波幅将越小。 3:使用设备： 上 3:带座支架，（质量大） 4:FB2025专用信号源。 4:操作注意： 1:信号源与振动源的连接如图 3200 2:振动弦的连接：
1-4 线驻波 1：现象： 1：一端固定的弦线在周期性横向外力作用下，产生的驻波； 2：改变信号发生器的频率，出现不同波节数的驻波。 2：实验原理： 当波在传播过程中受阻反射，形成反射波，则波 与 两波叠加成 y A x t cos 2 合 （2 cos ） ，形成驻波的方程，当它们的距离 2 L n 时就形成驻波。 因为波速U f ，同时 U T ，所以 T L n f 2 其中 为线密度，T 是拉力，在实验中一旦确定了，它们都是常量，因此改变作用频率会在固定的 距离上，引起驻波节数的改变。见图，但可以看到，波节数越多；波幅将越小。 3：使用设备： 1：喇叭振动； 2：长 50 厘米的松紧带； 3：带座支架，（质量大）； 4：FB2O25 专用信号源。 4：操作注意： 1；信号源与振动源的连接如图： 2：振动弦的连接： y Acos(t kx) y Acos(t kx)

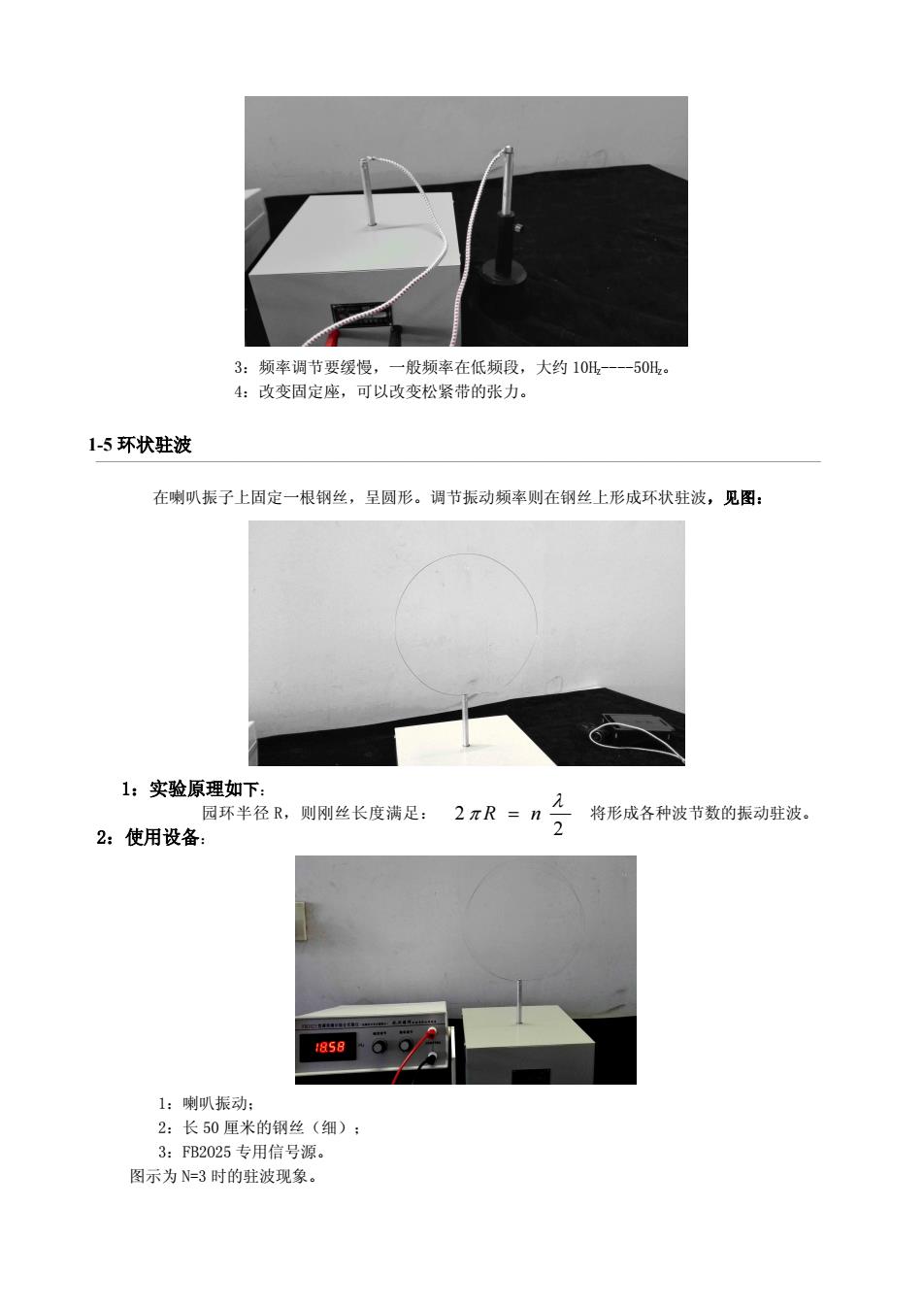

3:频率调节要缓慢，一般频率在低频段，大约10H,-—50H。 4:改变固定座，可以改变松紧带的张力。 1-5环状驻波 在喇叭振子上固定一根纲丝，呈圆形。调节振动频率则在钢丝上形成环状驻波，见图： 1:实验原理如下： 2:使用设备： 环竿轻。则附丝长度满是：2云R=n子将形成各#友有数的表动驻放。 8580A 1:制以振动： 2:长50厘米的钢丝（细） 3:FB2025专用信号源. 图示为N=3时的驻波现象
2 2 R n 3：频率调节要缓慢，一般频率在低频段，大约 10HZ----50HZ。 4：改变固定座，可以改变松紧带的张力。 1-5 环状驻波 在喇叭振子上固定一根钢丝，呈圆形。调节振动频率则在钢丝上形成环状驻波，见图： 1：实验原理如下： 园环半径 R，则刚丝长度满足： 将形成各种波节数的振动驻波。 2：使用设备： 1：喇叭振动； 2：长 50 厘米的钢丝（细）； 3：FB2O25 专用信号源。 图示为 N=3 时的驻波现象

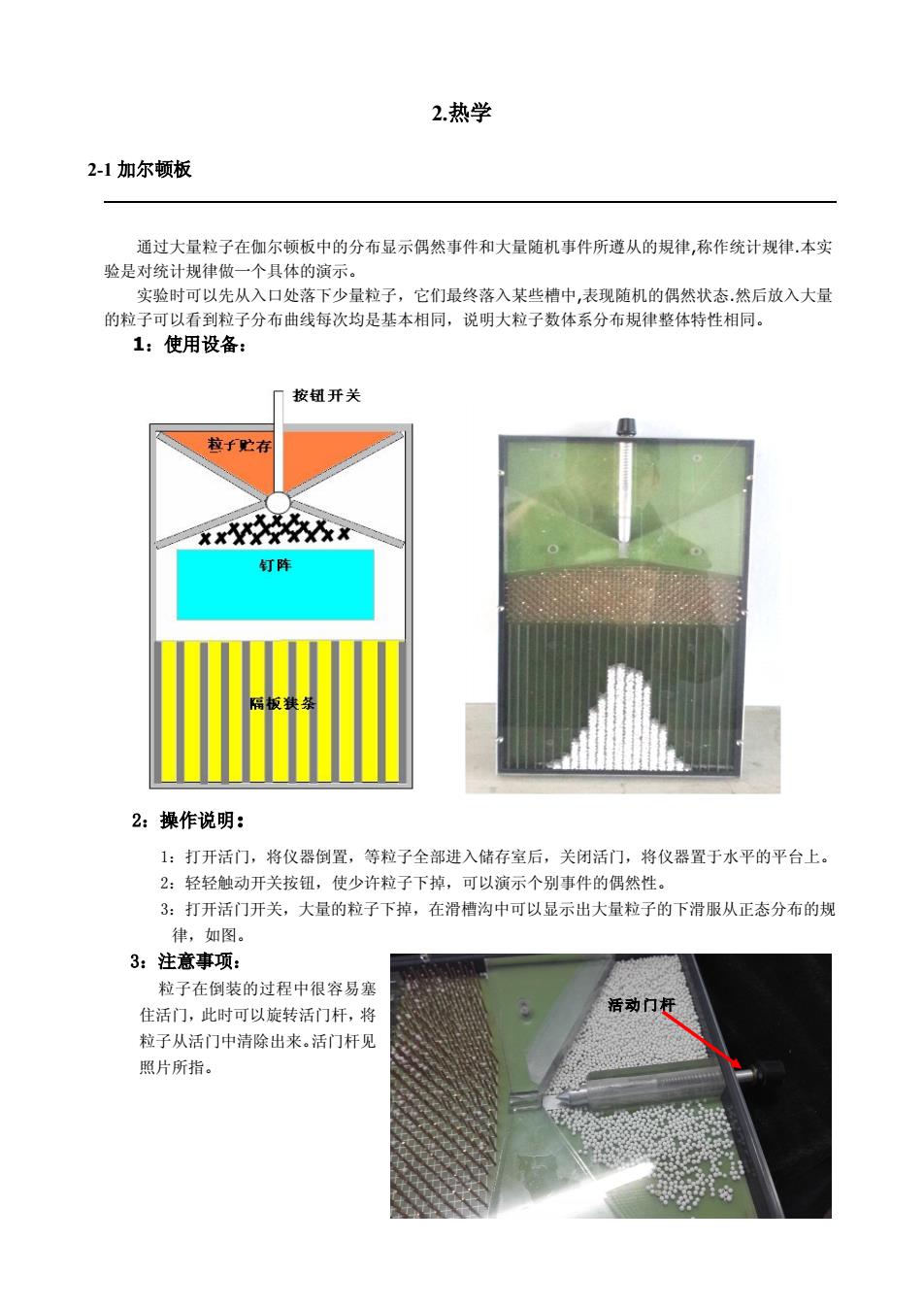

2.热学 2-1加尔顿板 通过大量粒子在伽尔顿板中的分布显示偶然事件和大量随机事件所遵从的规律，称作统计规律，本实 的粒子可以看到粒子分布曲线每次均是基本相同，说明大粒子数体系分布规律整体特性相同。 1:使用设备： 按钮开关 、拉贮有 钉阵 2:操作说明： 1:打开活门，将仪器倒置，等粒子全部进入储存室后，关闭活门，将仪器置于水平的平台上。 2:轻轻触动开关按钮，使少许粒子下掉，可以演示个别事件的偶然性。 3:打开活门开关，大量的粒子下掉，在滑槽沟中可以显示出大量粒子的下滑服从正态分布的规 律，加图。 3:注意事项： 粒子在倒装的过程中很容易塞 住活门，此时可以旋转活门杆，将 粒子从活门中清除出来。活门杆见 照片所指
2.热学 2-1 加尔顿板 通过大量粒子在伽尔顿板中的分布显示偶然事件和大量随机事件所遵从的規律,称作统计规律.本实 验是对统计规律做一个具体的演示。 实验时可以先从入口处落下少量粒子，它们最终落入某些槽中,表现随机的偶然状态.然后放入大量 的粒子可以看到粒子分布曲线每次均是基本相同，说明大粒子数体系分布規律整体特性相同。 1：使用设备： 2：操作说明： 1：打开活门，将仪器倒置，等粒子全部进入储存室后，关闭活门，将仪器置于水平的平台上。 2：轻轻触动开关按钮，使少许粒子下掉，可以演示个别事件的偶然性。 3：打开活门开关，大量的粒子下掉，在滑槽沟中可以显示出大量粒子的下滑服从正态分布的规 律，如图。 3：注意事项： 粒子在倒装的过程中很容易塞 住活门，此时可以旋转活门杆，将 粒子从活门中清除出来。活门杆见 照片所指

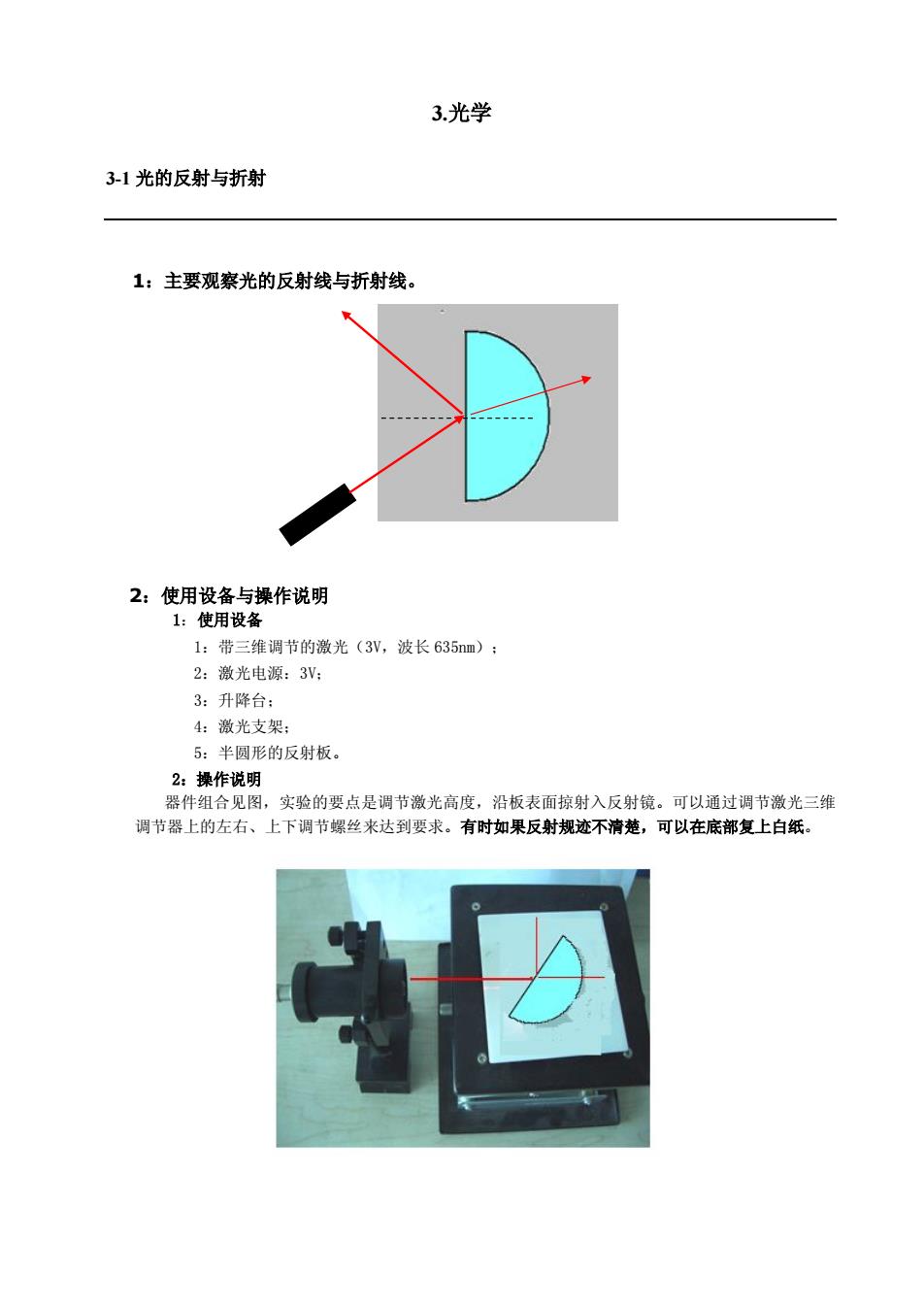

3光学 31光的反射与折射 1:主要观察光的反射线与折射线。 2:使用设备与操作说明 1:使用设备 1:带三维调节的激光(3Y,波长635nm): 2:激光电源：3V: 3:升降台： 4:激光支架 5:半圆形的反射板。 2:操作说明 器件组合见图，实验的要点是调节激光高度，沿板表面掠射入反射镜。可以通过调节激光三维 调节器上的左右、上下调节螺丝来达到要求。有时如果反射规迹不请楚，可以在底部复上白纸
3.光学 3-1 光的反射与折射 1：主要观察光的反射线与折射线。 2：使用设备与操作说明 1：使用设备 1：带三维调节的激光（3V，波长 635nm）； 2：激光电源：3V； 3：升降台； 4：激光支架； 5：半圆形的反射板。 2：操作说明 器件组合见图，实验的要点是调节激光高度，沿板表面掠射入反射镜。可以通过调节激光三维 调节器上的左右、上下调节螺丝来达到要求。有时如果反射规迹不清楚，可以在底部复上白纸
3-2光在三棱镜上的折射与反射 1:光在三校镜上的折射与反射 入射光射到三棱镜表面后在正表面出現反射光而后表面则出現改变了入射光方向的折射光。 射光的延长线与出射光的反向延长线形成的夹角被称为偏向角，如图，如果旋转三棱镜改变入射 角则可以发现偏向角也随之改变。可以发现有一个位置偏向角最小，被称为最小偏向角。 2:使用设备与操作说明 上：使用设备 1:带三维调节的激光(3，波长635nm): 2:激光电源：3V: 3:三棱镜： 4:升降台： 5:激光支架 3:操作说明 器件组合见图，实验的要点是调节激光高度，沿板表面掠射入三棱镜。可以仔细调节激光三维调 节器上的左右、上下调节螺丝来达到要求
3-2 光在三棱镜上的折射与反射 1：光在三棱镜上的折射与反射 入射光射到三棱镜表面后在正表面出現反射光而后表面则出現改变了入射光方向的折射光。 入 射光的延长线与出射光的反向延长线形成的夹角被称为偏向角，如图，如果旋转三棱镜改变入射 角则可以发現偏向角也隨之改变。可以发現有一个位置偏向角最小，被称为最小偏向角。 2：使用设备与操作说明 1：使用设备 1：带三维调节的激光（3V，波长 635nm）； 2：激光电源：3V； 3：三棱镜； 4：升降台； 5：激光支架。 3：操作说明 器件组合见图，实验的要点是调节激光高度，沿板表面掠射入三棱镜。可以仔细调节激光三维调 节器上的左右、上下调节螺丝来达到要求
