目前，在我国国内，应用最广泛的是具有 Flash ROM并与80C51兼容的C51单片机，实际使 用的芯片主要有：Atme公司的AT89系列和宏晶 公司的STC系列单片机芯片。 AT89系列单片机是一种8位Flash单片机，可 以分为标准型、低档型和高档型三大类，标准型 以AT89C51为代表，低档型以AT892051为代表， 高档型以AT89SX×系列(ISP,在系统编程)和 AT89LV××系列（低电压）为代表，如表所示为 AT89系列单片机片内功能配置情况。 内蒙古农业大学机电工程学院
目前，在我国国内，应用最广泛的是具有 Flash ROM并与80C51兼容的C51单片机，实际使 用的芯片主要有：Atmel公司的AT89系列和宏晶 公司的STC系列单片机芯片。 AT89系列单片机是一种8位Flash单片机，可 以分为标准型、低档型和高档型三大类，标准型 以AT89C51为代表，低档型以AT892051为代表， 高档型以AT89S××系列（ISP，在系统编程）和 AT89LV××系列（低电压）为代表，如表所示为 AT89系列单片机片内功能配置情况。 6

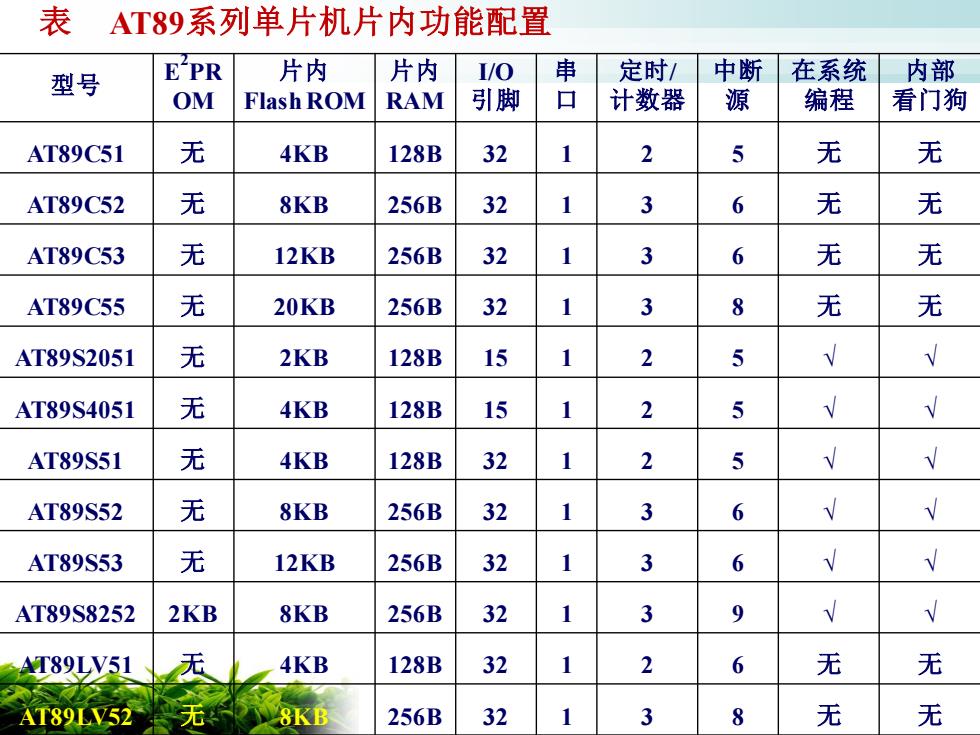

表 AT89系列单片机片内功能配置 型号 EPR 片内 片内 I/O 串 定时/ 中断 在系统 内部 OM Flash ROM RAM 引脚 口 计数器 源 编程 看门狗 AT89C51 无 4KB 128B 32 2 5 无 无 AT89C52 无 8KB 256B 32 3 6 无 无 AT89C53 无 12KB 256B 32 3 6 无 无 AT89C55 无 20KB 256B 32 3 8 无 无 AT89S2051 无 2KB 128B 15 2 5 AT89S4051 无 4KB 128B 15 2 5 AT89S51 无 4KB 128B 32 2 5 AT89S52 无 8KB 256B 32 3 6 AT89S53 无 12KB 256B 32 3 6 AT89S8252 2KB 8KB 256B 32 3 9 AT89LV51 无 4KB 128B 32 2 6 无 无 AT89LV52 8KB 256B 32 3 8 无 无
型号 E 2 PR OM 片内 Flash ROM 片内 RAM I/O 引脚 串 口 定时/ 计数器 中断 源 在系统 编程 内部 看门狗 AT89C51 无 4KB 128B 32 1 2 5 无 无 AT89C52 无 8KB 256B 32 1 3 6 无 无 AT89C53 无 12KB 256B 32 1 3 6 无 无 AT89C55 无 20KB 256B 32 1 3 8 无 无 AT89S2051 无 2KB 128B 15 1 2 5 √ √ AT89S4051 无 4KB 128B 15 1 2 5 √ √ AT89S51 无 4KB 128B 32 1 2 5 √ √ AT89S52 无 8KB 256B 32 1 3 6 √ √ AT89S53 无 12KB 256B 32 1 3 6 √ √ AT89S8252 2KB 8KB 256B 32 1 3 9 √ √ AT89LV51 无 4KB 128B 32 1 2 6 无 无 AT89LV52 无 8KB 256B 32 1 3 8 无 无 表 AT89系列单片机片内功能配置

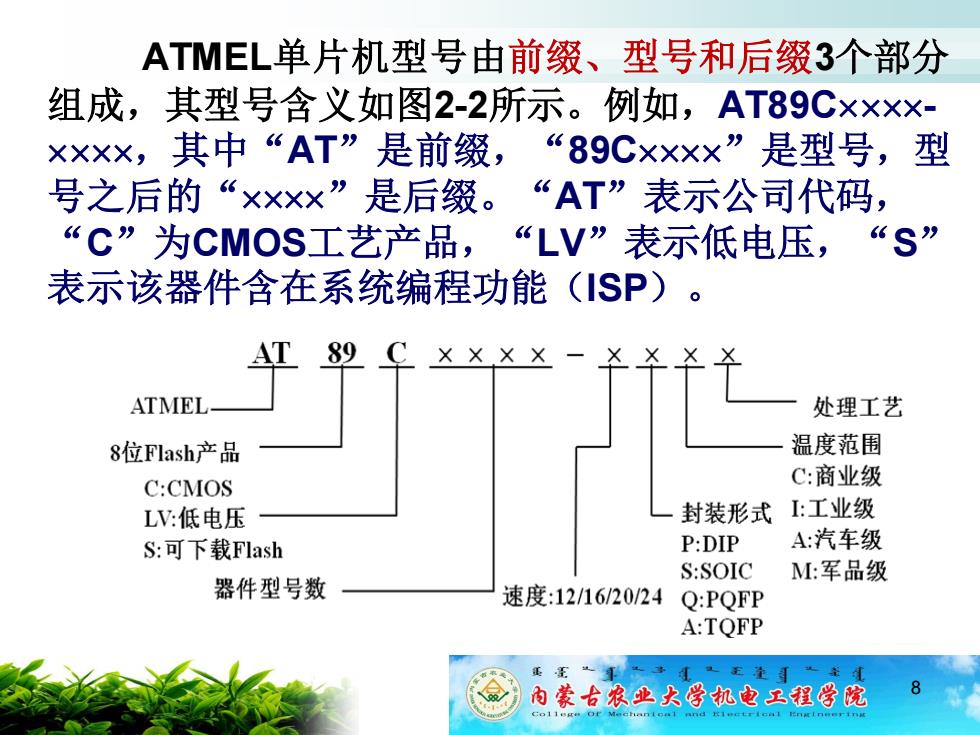

ATMEL单片机型号由前缀、型号和后缀3个部分 组成，其型号含义如图2-2所示。例如，AT89C××× ×X××,其中“AT”是前缀，“89CxxX×”是型号，型 号之后的“xxxx”是后缀。“AT”表示公司代码， “C”为CMOS工艺产品，“LV”表示低电压，“S” 表示该器件含在系统编程功能(ISP)。 A工82×××-￥￥￥￥ ATMEL. 处理工艺 8位Flash产品 温度范围 C:CMOS C:商业级 L:低电压 封装形式：工业级 S:可下载Flash P:DIP A:汽车级 S:SOIC M:军品级 器件型号数 速度：12/16/20/24Q:PQFP A:TQFP 内蒙古农业大学机电工程学院
ATMEL单片机型号由前缀、型号和后缀3个部分 组成，其型号含义如图2-2所示。例如，AT89C- ，其中“AT”是前缀，“89C”是型号，型 号之后的“”是后缀。“AT”表示公司代码， “C”为CMOS工艺产品，“LV”表示低电压，“S” 表示该器件含在系统编程功能（ISP）。 8
宏晶公司的STC系列单片机品种繁多，性能 优越，限于篇幅，不详细展开，若需选用，可查 阅有关技术资料，表为STC89系列单片机片内功 能配置。 生李 内蒙古农业大学机电三程学院
宏晶公司的STC系列单片机品种繁多，性能 优越，限于篇幅，不详细展开，若需选用，可查 阅有关技术资料，表为STC89系列单片机片内功 能配置。 9
表 STC89系列单片机片内功能配置 最高 片内存储器 定 时钟 型号 频率 Flash E'PRO 数 内部看 RAM 口 在应用编 A/D /MH ROM M 计数 指针 在系统编 低电磁辐射 双倍速 /KB B Z /KB 狗 STC89C51RC 45 4 2 512 3 2 STC89C52RC 45 8 2 512 3 STC89C53RC 45 14 512 3 2 STC89C54RD+ 45 16 16 1280 3 STC89C55RD+ 45 16 16 1280 3 2 STC89C58RD+ 45 32 16 1280 3 STC89C516RD+ 45 63 1280 3 2 STC89LE516RD+ 90 64 512 3 STC89LE516X2 90 64 512 3 内蒙古农业大学机电工程学院 10
型号 最高 时钟 频率 /MH Z 片内存储器 定 时/ 计 数 器 P4 口 数 据 指 针 在 系 统 编 程 在 应 用 编 程 内 部 看 门 狗 A/D 降 低 电 磁 辐 射 双 倍 速 Flash ROM /KB E 2 PRO M /KB RAM /B STC89C51RC 45 4 2 + 512 3 √ 2 √ √ √ — √ √ STC89C52RC 45 8 2 + 512 3 √ 2 √ √ √ — √ √ STC89C53RC 45 14 — 512 3 √ 2 √ √ √ — √ √ STC89C54RD+ 45 16 16+ 1280 3 √ 2 √ √ √ — √ √ STC89C55RD+ 45 16 16+ 1280 3 √ 2 √ √ √ — √ √ STC89C58RD+ 45 32 16+ 1280 3 √ 2 √ √ √ — √ √ STC89C516RD+ 45 63 — 1280 3 √ 2 √ √ √ — √ √ STC89LE516RD+ 90 64 — 512 3 √ 2 √ — — √ √ — STC89LE516X2 90 64 — 512 3 √ 2 √ — — √ √ √ 表 STC89系列单片机片内功能配置 10
