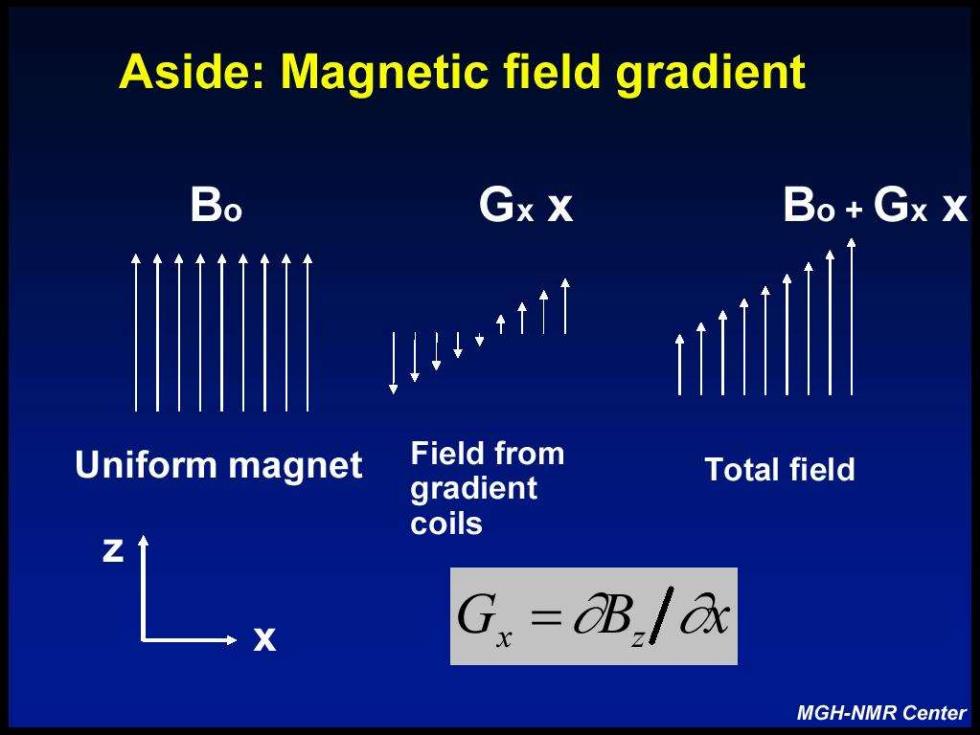

Aside:Magnetic field gradient Bo GxX Bo+Gx x 11,1) Uniform magnet Field from gradient Total field coils X G.=B/永 MGH-NMR Center

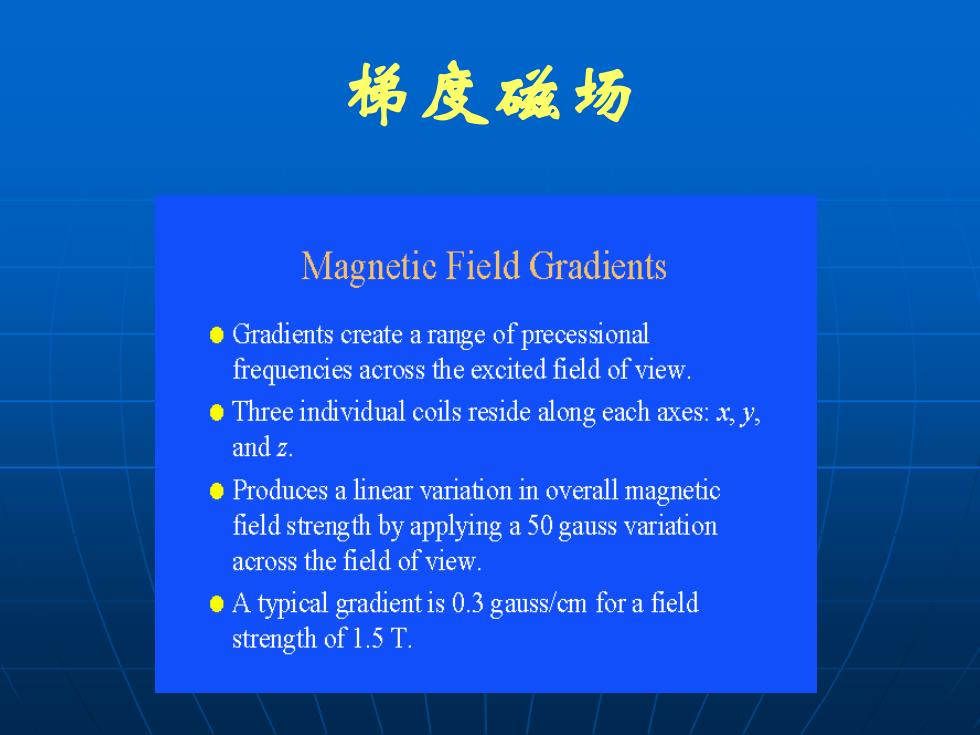

梯度磁场 Magnetic Field Gradients Gradients create a range of precessional frequencies across the excited field of view. Three individual coils reside along each axes:x,y, and z. Produces a linear variation in overall magnetic field strength by applying a 50 gauss variation across the field of view. A typical gradient is 0.3 gauss/cm for a field strength of 1.5 T
梯度磁场
主磁场 某一位置实际磁场 梯度磁场 ■ 位于磁场内的梯度线圈一般为成对线圈， 每对线圈内的电流大小相等，但极性相反。 一对线圈在一个方向上产生一个强度呈线 性变化的梯度磁场，一个线圈产生的磁场 使静磁场增加一定的强度，而另一个线圈 测使静磁场减小同样的程度
◼ 位于磁场内的梯度线圈一般为成对线圈， 每对线圈内的电流大小相等，但极性相反。 一对线圈在一个方向上产生一个强度呈线 性变化的梯度磁场，一个线圈产生的磁场 使静磁场增加一定的强度，而另一个线圈 则使静磁场减小同样的程度。 某一位置实际磁场 主磁场 梯度磁场
梯度磁场 Magnetic Field Gradients Current B Distance Isocerter along axis 1s0cee Bo-B Bo Bo+B. B
梯度磁场

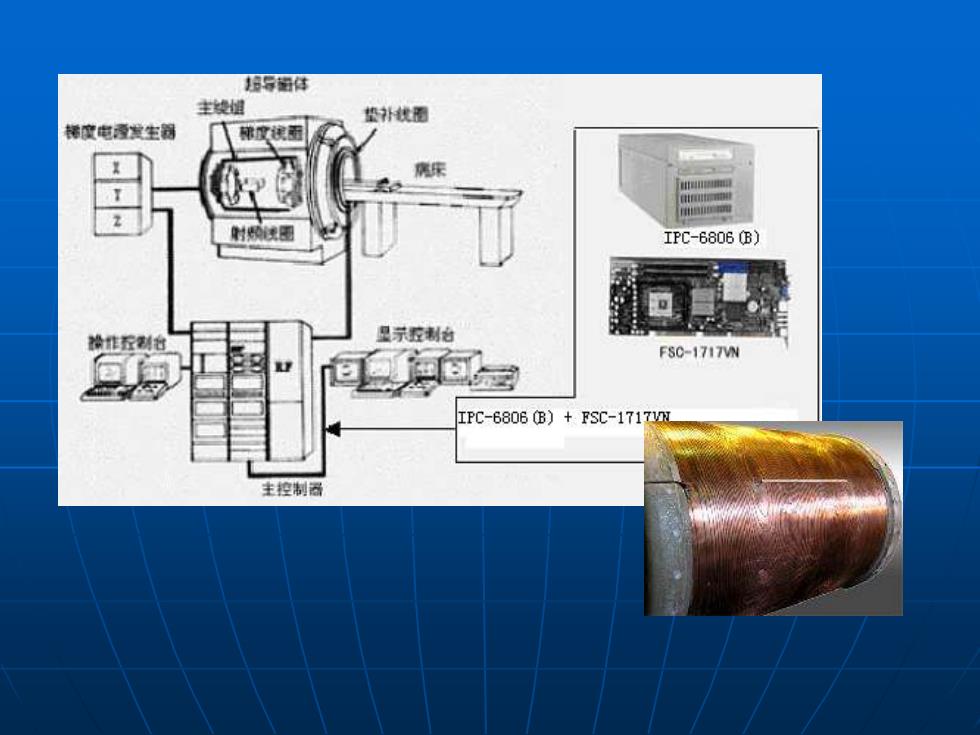

后导件 主线埋 垫补线圈 梯度电叠发生器 国 IPC-6806B) 铃生左制台 里示左制白 F80-1717N IPC-6806B)+FSC-1717N 主控制播
