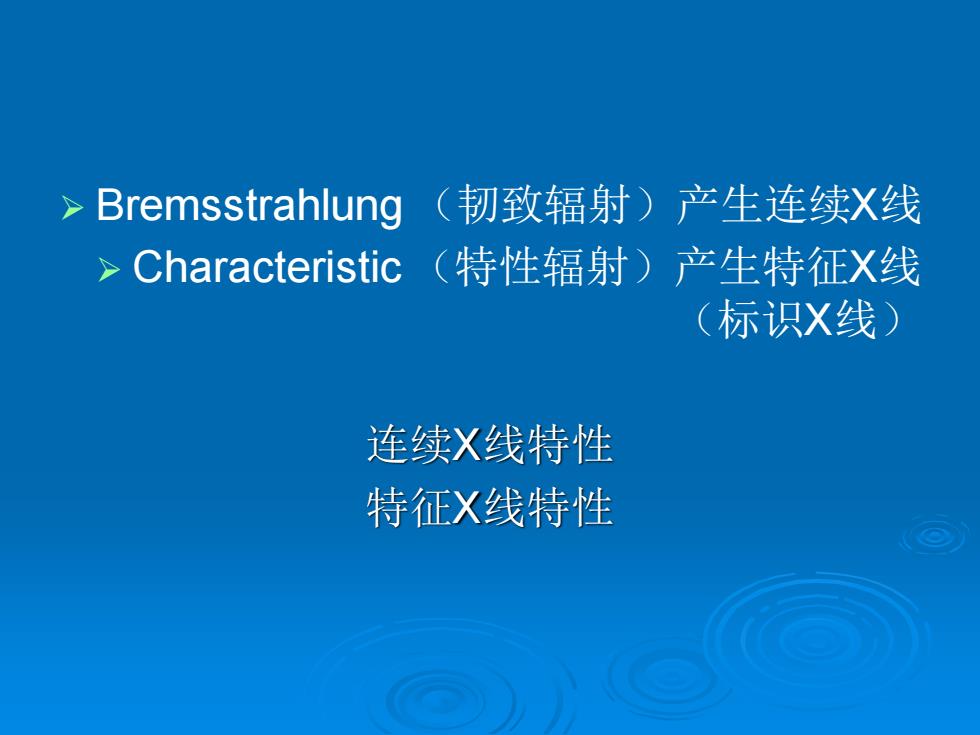

>Bremsstrahlung(韧致辐射)产生连续X线 >Characteristic(特性辐射)产生特征X线 (标识X线) 连续X线特性 特征X线特性
➢ Bremsstrahlung （韧致辐射）产生连续X线 ➢ Characteristic （特性辐射）产生特征X线 （标识X线） 连续X线特性 特征X线特性
轫致辐射 >阴极电子撞击阳极靶面的动能取决于管电 压的大小，管电压越高，阴极电子获得的 动能就越大，由于单位时间内大量能量不 等的电子同时撞击靶面，与靶原子相互作 用中损失的能量各不相同，因而发出的X线 光子的能量也互不相同，大量的X线光子组 成了具有连续能量的X线发射谱
轫致辐射 ➢ 阴极电子撞击阳极靶面的动能取决于管电 压的大小，管电压越高，阴极电子获得的 动能就越大，由于单位时间内大量能量不 等的电子同时撞击靶面，与靶原子相互作 用中损失的能量各不相同，因而发出的X线 光子的能量也互不相同，大量的X线光子组 成了具有连续能量的X线发射谱
特征辐射 >不同的靶物质发出的X线的波长不同，原子 序数越高，产生的X线波长越短。标识X线 与X线管的管电流无关
特征辐射 ➢ 不同的靶物质发出的X线的波长不同，原子 序数越高，产生的X线波长越短。标识X线 与X线管的管电流无关
The X-Ray Spectrum K-lines (b)Energy representation 10 Allsuajul oAleja8 0.5 L-lines 0 50 100150 200 Photon energy (keV) 0.10.050.030.02 0.01 10.005 Wavelength inm) Finre 11 Typteal X-ray spectra

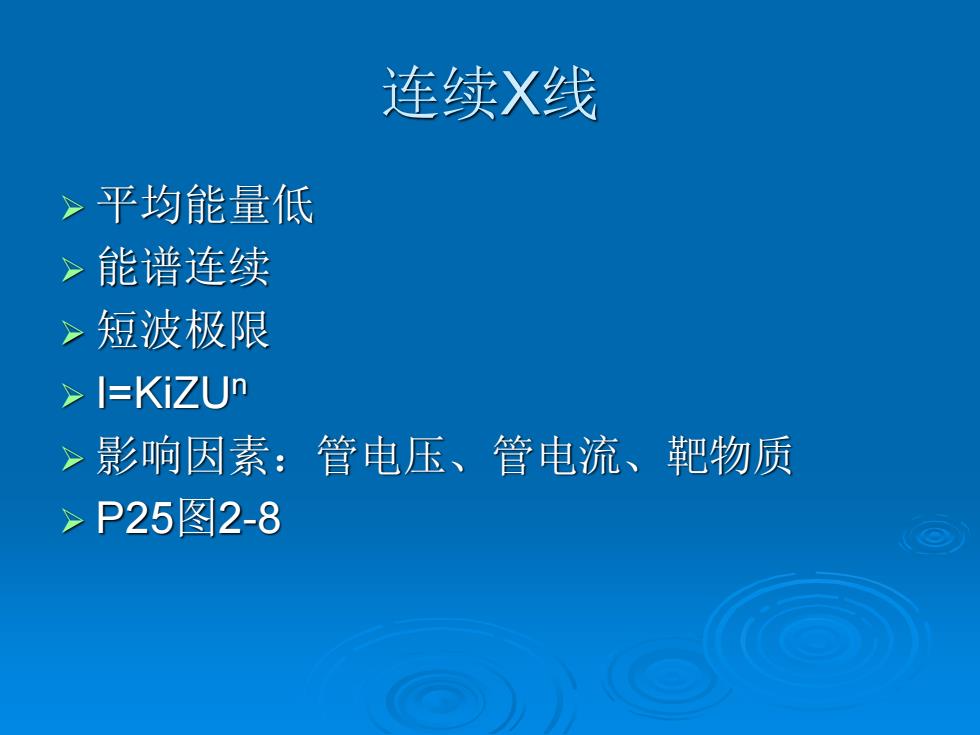

连续X线 >平均能量低 >能谱连续 >短波极限 I=KiZUn >影响因素： 管电压、管电流、靶物质 >P25图2-8
连续X线 ➢ 平均能量低 ➢ 能谱连续 ➢ 短波极限 ➢ I=KiZUn ➢ 影响因素：管电压、管电流、靶物质 ➢ P25图2-8
